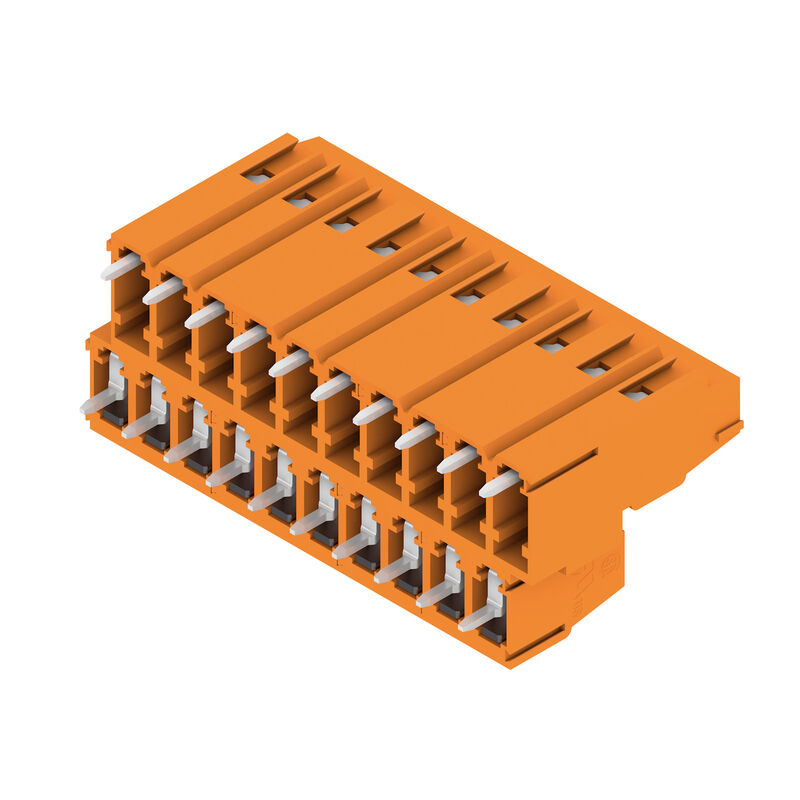

LM2N 5.08/20/90 3.5SN OR BX
Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 20, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, Przyłącze z jarzmem, Zakres zaciskania, maks. : 2.5 mm², skrzynia
Nr. produktu
1768930000
Właściwości
| Wersja | Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 20, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, Przyłącze z jarzmem, Zakres zaciskania, maks. : 2.5 mm², skrzynia |
| Nr zam. | 1768930000 |
| Typ | LM2N 5.08/20/90 3.5SN OR BX |
| GTIN (EAN) | 4032248115662 |
| Ilość | 20 szt. |
| parametry produktu |
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm² UL: 300 V / 15 A / AWG 24 - AWG 14 |
| opakowanie | skrzynia |
| Głębokość | 21,6 mm |
| Głębokość (cale) | 0,85 inch |
| Wysokość | 28,7 mm |
| Wysokość (cale) | 1,13 inch |
| Najmniejsza wysokość montażu | 25,2 mm |
| Szerokość | 54,34 mm |
| Szerokość (cale) | 2,139 inch |
| Masa netto | 30 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | OMNIMATE Signal - seria LM |
| Metoda wykonywania złącz | Przyłącze z jarzmem |
| montaż na płytce drukowanej | Połączenie lutowane THR |
| Kierunek odejścia przewodu | 90° |
| Raster w mm (P) | 5,08 mm |
| Raster w calach (P) | 0,2 " |
| Liczba biegunów | 20 |
| liczba rzędów z biegunami | 2 |
| z możliwością połączenia szeregowego przez klienta | Tak |
| Liczba rzędów | 2 |
| maksymalnie urzędowane bieguny w każdym rzędzie | 48 |
| Długość kołka lutowniczego (l) | 3,5 mm |
| Wymiary kołka lutowniczego | 0,95 x 0,8 mm |
| Średnica otworu oczka lutowniczego (D) | 1,3 mm |
| Tolerancja średnicy otworu oczka lutowniczego (D) | + 0,1 mm |
| liczba kołków lutowanych na biegun | 1 |
| końcówka wkrętaka | 0,6 x 3,5 |
| końcówka wkrętaka norma | DIN 5264 |
| Moment obrotowy dociągający, min. | 0,4 Nm |
| Moment obrotowy dociągający, maks. | 0,5 Nm |
| śruba dociskowa | M 2,5 |
| Długość odizolowania | 6 mm |
| L1 in mm | 45,72 mm |
| L1 w calach | 1,8 " |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | zabezpieczony przed dotknięciem palcami |
| Stopień ochrony | IP20 |
| Rezystancja skrośna | 1,20 mΩ |
| Materiał izolacyjny | Wemid (PA) |
| Barwny | pomarańczowy |
| Tabela kolorów (podobny) | RAL 2000 |
| grupa materiałów izolacyjnych | I |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 600 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| powlekanie |
1-3 μm Ni
4-6 μm SN |
| Typ cynowania | matowe |
| Struktura warstwowa przyłącza lutowanego | 1...3 µm Ni / 4...6 µm Sn matowe |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 120 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 120 °C |
| Zakres zaciskania, min. | 0,2 mm² |
| Zakres zaciskania, maks. | 2,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 24 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 14 |
| jednodrutowe, min. H05(07) V-U | 0,2 mm² |
| jednodrutowe, maks. H05(07) V-U | 2,5 mm² |
| cienkodrutowe, min. H05(07) V-K | 0,2 mm² |
| cienkodrutowe, maks. H05(07) V-K | 2,5 mm² |
| z AEH z kołnierzem DIN 46 228/4, min. | 0,25 mm² |
| z AEH z kołnierzem DIN 46 228/4, maks. | 1,5 mm² |
| z tulejką zaciskową, DIN 46228 pt 1, min. | 0,25 mm² |
| z końcówką kablową wg DIN 46 228/1, maks. | 1,5 mm² |
| Sprawdzian trzpieniowy EN 60999 a x b; ø | 2,4 mm x 1,5 mm; 1,9mm |
| Zaciskany przewód |
|
| Tekst referencyjny |
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P) |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 17,5 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 16 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 17,5 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 14,2 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 630 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 320 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 250 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 4 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 4 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 4 kV |
| odporność na zwarcia | 3 x 1s z 120 A |
| Instytut (CSA) | CSA |
| Nr certyfikatu (CSA) | 200039-1815154 |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) | 300 V |
| Prąd znamionowy (grupa użytkowa B / CSA) | 18 A |
| Prąd znamionowy (grupa użytkowa D / CSA) | 10 A |
| przekrój przyłącza przewodu AWG, min. | AWG 24 |
| przekrój przyłącza przewodu AWG, maks. | AWG 14 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 300 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 15 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 10 A |
| przekrój przyłącza przewodu AWG, min. | AWG 24 |
| przekrój przyłącza przewodu AWG, maks. | AWG 14 |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| opakowanie | skrzynia |
| Długość VPE | 347 mm |
| Szerokość VPE | 138 mm |
| Wysokość VPE | 45 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_205145) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1768930000) |
| Powiadomienie o zmianie produktu |
[Change of packaging - DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_150880)
[Change of packaging - EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_151757) [Modification of the clamping yoke on product families LM 5.0x, LL 6.35, LL 9.52 and WGK 4](https://mdcop.weidmueller.com/mediadelivery/asset/900_306318) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237) [FL_BASE_STATION_EN](http://download.weidmueller.com/asset/download/file/38194) [FL ELEVATOR EN](http://download.weidmueller.com/asset/download/file/38203) [FL POWER SUPPLY EN](http://download.weidmueller.com/asset/download/file/38213) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) [MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) [FL BUILDING SAFETY EN](http://download.weidmueller.com/asset/download/file/38207) [FL APPL LED LIGHTING EN](http://download.weidmueller.com/asset/download/file/38275) [FL INDUSTR.CONTROLS EN](http://download.weidmueller.com/asset/download/file/38285) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL HEATING ELECTR EN](http://download.weidmueller.com/asset/download/file/38195) [FL APPL_INVERTER EN](http://download.weidmueller.com/asset/download/file/38256) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
