LM3R 5.08/54/90 3.5SN OR BX
Zdjęcie produktu

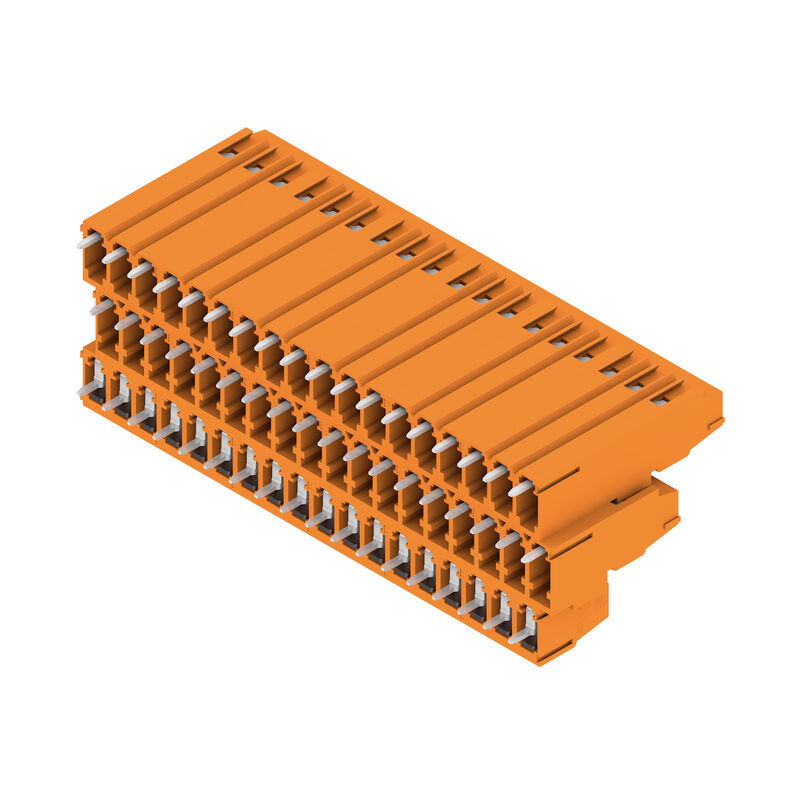

LM3R 5.08/54/90 3.5SN OR BX
Zdjęcie produktu

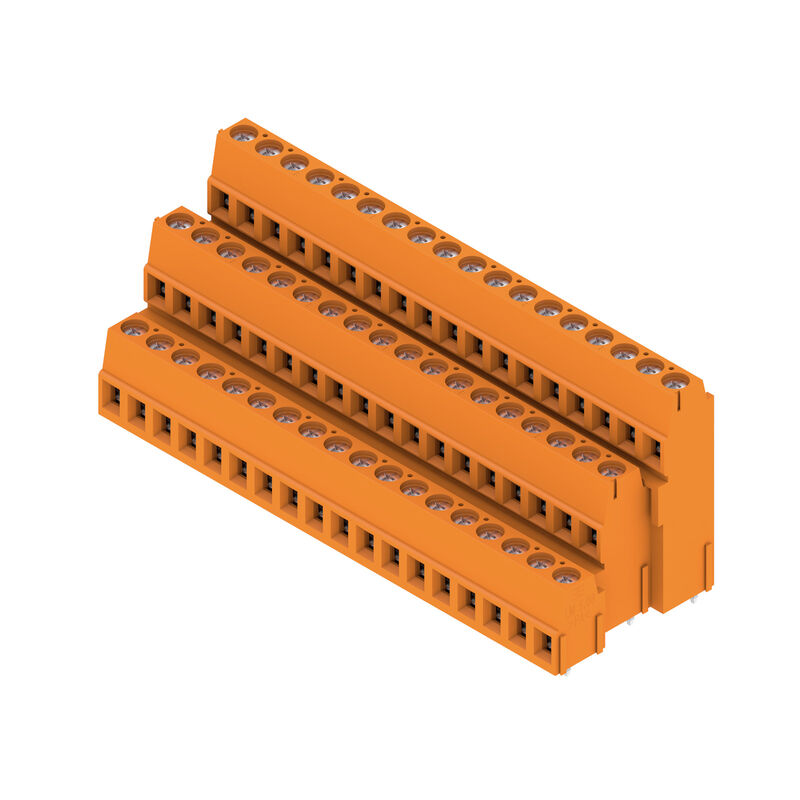

LM3R 5.08/54/90 3.5SN OR BX
Dimensional drawing

LM3R 5.08/54/90 3.5SN OR BX

Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 54, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, Przyłącze z jarzmem, Zakres zaciskania, maks. : 2.5 mm², skrzynia

Nr. produktu 1769780000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Produkty pokrewne 12
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Dane materiałowe Przewody pasujące do złącza Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Ważna informacja Изображения продукции Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Ogólne dane zamówieniowe

Version
Zacisk płytki drukowanej, 5.08 mm, Liczba biegunów: 54, 90°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, pomarańczowy, Przyłącze z jarzmem, Zakres zaciskania, maks. : 2.5 mm², skrzynia
Order No.
1769780000
Type
LM3R 5.08/54/90 3.5SN OR BX
GTIN (EAN)
4032248117154
Förp.
5 szt.
parametry produktu
IEC: 630 V / 17.5 A / 0.2 - 2.5 mm²
UL: 300 V / 15 A / AWG 24 - AWG 14
opakowanie
skrzynia

Wymiary i masa

Depth
31.8 mm
Byggdjup (tum)
1.252 inch
Height
40.1 mm
Wysokość (cale)
1.579 inch
Najmniejsza wysokość montażu
36.6 mm
Width
94.98 mm
Width (inches)
3.739 inch
Peso neto
93 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Product family
OMNIMATE Signal - seria LM
Wire connection method
Przyłącze z jarzmem
Mounting onto the PCB
Połączenie lutowane THR
Conductor outlet direction
90°
Pitch in mm (P)
5.08 mm
Pitch in inches (P)
0.2 "
Number of poles
54
liczba rzędów z biegunami
3
Fitted by customer
Tak
Liczba rzędów
3
Max. adjacent poles per row
72
Solder pin length (l)
3.5 mm
Solder pin dimensions
0,95 x 0,8 mm
Solder eyelet hole diameter (D)
1.3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
liczba kołków lutowanych na biegun
1
końcówka wkrętaka
0,6 x 3,5
końcówka wkrętaka norma
DIN 5264
Moment obrotowy dociągający, min.
0.4 Nm
Moment obrotowy dociągający, maks.
0.5 Nm
śruba dociskowa
M 2,5
Długość odizolowania
6 mm
L1 in mm
86.36 mm
L1 w calach
3.4 "
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami
Stopień ochrony
IP20
Rezystancja skrośna
1,20 mΩ

Dane materiałowe

Isoleringsmaterial
Wemid (PA)
컬러 코드
pomarańczowy
Colour chart (similar)
RAL 2000
Gruppo materiali isolanti
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Contact material
Stop Cu
Contact surface
cynowana
powlekanie
1-3 μm Ni
4-6 μm SN
Typ av förtenning
matowe
Layer structure of solder connection
1...3 µm Ni / 4...6 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
120 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
120 °C

Przewody pasujące do złącza

Sección de embornado, mín.
0.2 mm²
Sección de embornado, máx.
2.5 mm²
Sezione di collegamento cavo AWG, min.
AWG 24
Wire connection cross section AWG, max.
AWG 14
Solid, min. H05(07) V-U
0.2 mm²
entrådig, max. H05(07) V-U
2.5 mm²
Flexible, min. H05(07) V-K
0.2 mm²
Flexible, max. H05(07) V-K
2.5 mm²
con term. tub. con aislamiento DIN 46 228/4,mín.
0.25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
1.5 mm²
med ändhylsa, DIN 46228 pt 1, min.
0.25 mm²
w. wire end ferrule, DIN 46228 pt 1, max.
1.5 mm²
Passtift enligt EN 60999 a x b; ø
2,4 mm x 1,5 mm; 1,9mm
Clampable conductor
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0.5 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409500000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0.75 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409600000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0282700000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      1 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      0409700000
    • Długość zdejmowania izolacji:
      • znamionowy:
        6 mm
    • Zalecana tulejka kablowa:
      0372600000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0.25 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      9025740000
    • Długość zdejmowania izolacji:
      • znamionowy:
        5 mm
    • Zalecana tulejka kablowa:
      9018910000
  • Przekrój poprzeczny przyłączanego przewodu:
    • Typ:
      cienkodrutowe
    • znamionowy:
      0.34 mm²
  • przewód i końcówka tulejkowa:
    • Długość zdejmowania izolacji:
      • znamionowy:
        8 mm
    • Zalecana tulejka kablowa:
      9025750000
Tekst referencyjny
Długość tulejek należy dobrać zależnie od produktu i napięcia znamionowego.
Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17.5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
16 A
Rated current, min. number of poles (Tu=40°C)
17.5 A
Rated current, max. number of poles (Tu=40°C)
14.2 A
Rated voltage for surge voltage class / pollution degree II/2
630 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
4 kV
Short-time withstand current resistance
3 x 1s z 120 A

Dane znamionowe wg CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1815154
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
18 A
Rated current (Use group D / CSA)
10 A
Wire cross-section, AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
15 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
przekrój przyłącza przewodu AWG, min.
AWG 24
Wire cross-section, AWG, max.
AWG 14
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Packaging
skrzynia
VPE length
60 mm
VPE width
100 mm
VPE height
115 mm

Ważna informacja

Conformidad con IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1
  • Końcówka tulejkowa z kołnierzem z tworzywa sztucznego według DIN 46228/4
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Изображения продукции

    Överskrift för figur 05
    Wykres

    Klasyfikacje

    ETIM 8.0
    EC002643
    ETIM 9.0
    EC002643
    ETIM 10.0
    EC002643
    ECLASS 14.0
    27-46-01-01
    ECLASS 15.0
    27-46-01-01
