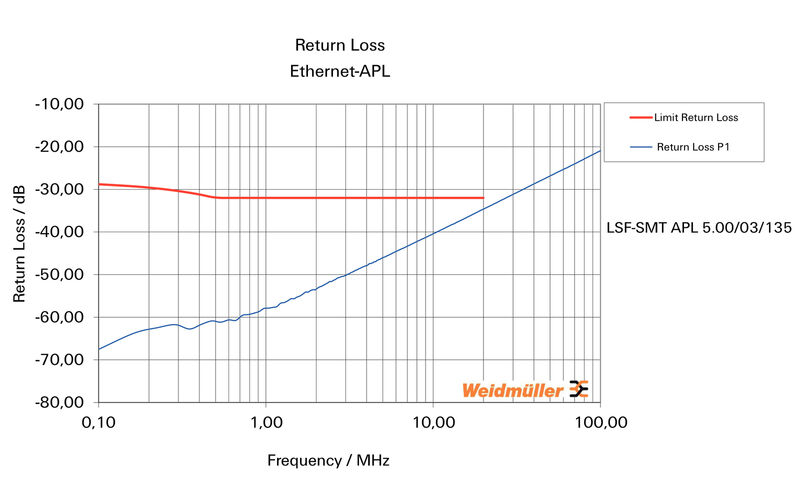

LSF-SMT APL 5.00/03/135 1.5SN BK TU
Zacisk płytki drukowanej, 5.00 mm, Liczba biegunów: 3, 135°, Długość kołka lutowniczego (l): 1.5 mm, cynowana, czarny, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 1.5 mm², Tube
Nr. produktu
2875090000
Właściwości
| Wersja | Zacisk płytki drukowanej, 5.00 mm, Liczba biegunów: 3, 135°, Długość kołka lutowniczego (l): 1.5 mm, cynowana, czarny, PUSH IN z aktuatorem, Zakres zaciskania, maks. : 1.5 mm², Tube |
| Nr zam. | 2875090000 |
| Typ | LSF-SMT APL 5.00/03/135 1.5SN BK TU |
| GTIN (EAN) | 4064675650409 |
| Ilość | ST |
| parametry produktu |
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14 |
| opakowanie | Tube |
| Głębokość | 12,7 mm |
| Głębokość (cale) | 0,5 inch |
| Wysokość | 14,4 mm |
| Wysokość (cale) | 0,567 inch |
| Najmniejsza wysokość montażu | 12,9 mm |
| Szerokość | 14,2 mm |
| Szerokość (cale) | 0,559 inch |
| Masa netto | 0 g |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Długość kołka lutowniczego (l) | 1,5 mm |
| Liczba biegunów | 3 |
| liczba kołków lutowanych na biegun | 2 |
| montaż na płytce drukowanej | Połączenie lutowane THT/THR |
| Proces lutowania |
Lutowanie rozpływowe
Lutowanie ręczny Lutowanie falowe |
| Raster w calach (P) | 0,197 " |
| Raster w mm (P) | 5 mm |
| Rodzina produktów | OMNIMATE Signal - seria LSF |
| Stopień ochrony | IP20 |
| Tolerancja długości kołka lutowniczego |
|
| Tolerancja długości kołka lutowniczego | +0,1 / -0,3 mm |
| Tolerancja pozycjonowania kołka lutowniczego | ± 0,1 mm |
| Tolerancja średnicy otworu oczka lutowniczego (D) | + 0,1 mm |
| Wymiary kołka lutowniczego | 0,35 x 0,8 mm |
| Wymiary kołka lutowniczego = d tolerancja |
|
| zamknięcie boczne, właściwość | zamknięte z boku |
| Średnica otworu oczka lutowniczego (D) | 1,1 mm |
| Rezystancja skrośna | 1,60 mΩ |
| Materiał izolacyjny | LCP GF |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | IIIa |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Struktura warstwowa przyłącza lutowanego | 4...6 µm Sn matowe |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 120 °C |
| opakowanie | Tube |
| Test: wytrzymałość znaczników |
|
| Test: przekrój zaciskowy |
|
| Test uszkodzenia i przypadkowego poluzowania przewodników |
|
| Test wyciągania |
|
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Katalogi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| Dopuszczenia |  |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
