LUFS 15.00/02/90V 5.0SN BK BX

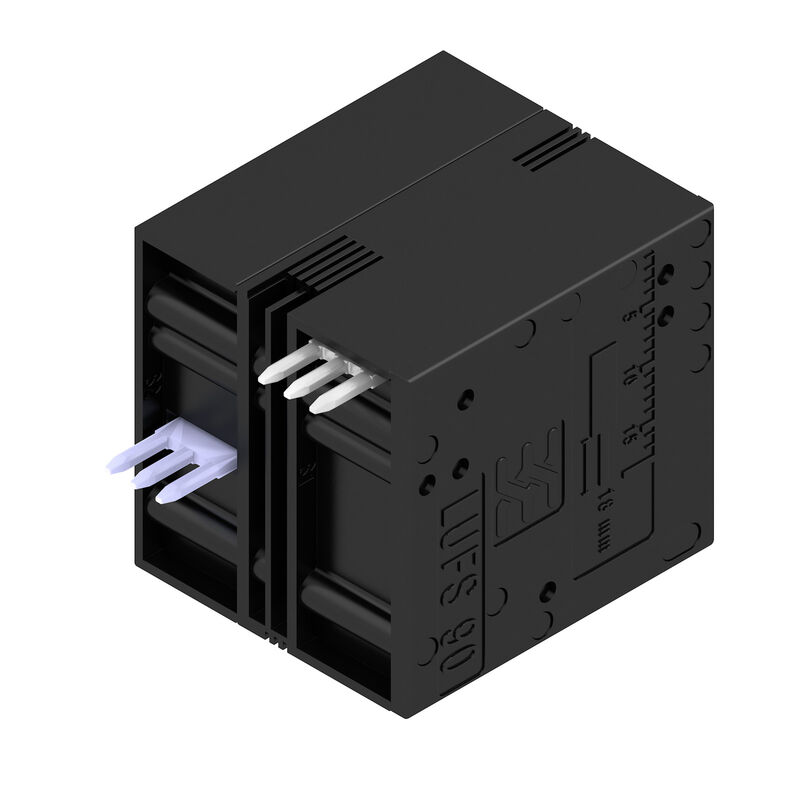

Изображение изделия
LUFS 15.00/02/90V 5.0SN BK BX

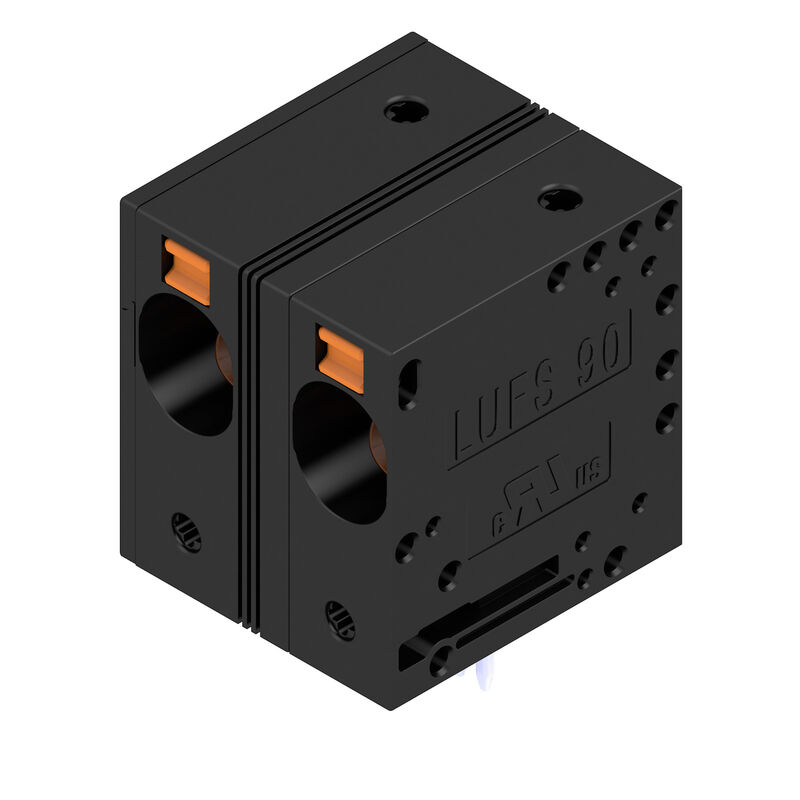

Изображение изделия
LUFS 15.00/02/90V 5.0SN BK BX
Dimensional drawing
LUFS 15.00/02/90V 5.0SN BK BX
Кривая ухудшения параметров
LUFS 15.00/02/90V 5.0SN BK BX
Кривая ухудшения параметров
LUFS 15.00/02/90V 5.0SN BK BX
Преимущество изделия
Power up to UL 600 V
Offset solder pins

LUFS 15.00/02/90V 5.0SN BK BX

Клемма печатной платы, 15.00 mm, Количество полюсов: 2, 90°, Длина штифта для припайки (l): 5 mm, черный, PUSH IN без исполнительного устройства, Диапазон зажима, макс. : 16 mm², Ящик

Référence produit 2499440000
Fiche technique Инженерная поддержка Загрузка продуктов
Аксессуары 1 Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные параметры Данные о материалах Провода, подходящие для подключения Номинальные характеристики по IEC Номинальные характеристики по CSA Номинальные характеристики по UL 1059 Упаковка Типовые испытания Важное примечание Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cURus)
E60693

Основные данные для заказа

Версия
Клемма печатной платы, 15.00 mm, Количество полюсов: 2, 90°, Длина штифта для припайки (l): 5 mm, черный, PUSH IN без исполнительного устройства, Диапазон зажима, макс. : 16 mm², Ящик
Заказ №
2499440000
Тип
LUFS 15.00/02/90V 5.0SN BK BX
GTIN (EAN)
4050118599084
Кол.
40 Штука
Продуктное отношение
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 600 V / 53 A / AWG 18 - AWG 4
Упаковка
Ящик

Размеры и массы

Глубина
28,55 mm
Глубина (дюймов)
1,124 inch
Высота
35 mm
Высота (в дюймах)
1,378 inch
Высота, мин.
30 mm
Ширина
26,8 mm
Ширина (в дюймах)
1,055 inch
Масса нетто
23,48 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует без исключения
REACH SVHC
Нет SVHC выше 0,1 wt%

Системные параметры

Серия изделия
OMNIMATE Power — серия LU
Метод проводного соединения
PUSH IN без исполнительного устройства
Монтаж на печатной плате
Соединение THT под пайку
Направление вывода кабеля
90°
Шаг в мм (P)
15 mm
Шаг в дюймах (P)
0,591 "
Количество полюсов
2
Количество полюсных рядов
1
Монтаж силами заказчика
Нет
Количество рядов
1
Длина штифта для припайки (l)
5 mm
Размеры выводов под пайку
d = 1,2 мм
восьмиугольный
Диаметр отверстия припойного ушка (D)
1,7 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 мм
Количество контактных штырьков на полюс
2
Лезвие отвертки
0,8 x 4,0
Длина зачистки изоляции
18 mm
L1 в мм
15 mm
L1 в дюймах
0,59 "
Защита от прикосновения согласно DIN VDE 0470
IP 20 с проникновением/IP 10 без проникновения
Защита от прикосновения согласно DIN VDE 57 106
защита от прикосновения при подключенных разъемах от 6 мм²
IP20

Данные о материалах

Isolierstoff
Wemid (PA)
Barevný
черный
Цвет элементов управления
оранжевый
Színskála (hasonló)
RAL 9011
Insulating material group
I
Сравнительный показатель пробоя (CTI)
≥ 600
Класс пожаростойкости UL 94
V-0
Materiale dei contatti
Сплав меди
Температура хранения, мин.
-40 °C
Температура хранения, макс.
70 °C
Рабочая температура, мин.
-40 °C
Рабочая температура, макс.
120 °C

Провода, подходящие для подключения

Sección de embornado, mín.
0,5 mm²
Upínací rozsah, max.
16 mm²
Поперечное сечение подключаемого провода AWG, мин.
AWG 18
Поперечное сечение подключаемого провода AWG, макс.
AWG 4
Одножильный, мин. H05(07) V-U
0,5 mm²
Одножильный, макс. H05(07) V-U
16 mm²
Многожильный, мин. H07V-R
10 mm²
многожильный, макс. H07V-R
25 mm²
Гибкий, мин. H05(07) V-K
0,5 mm²
Гибкий, макс. H05(07) V-K
25 mm²
С наконечником DIN 46 228/4, мин.
0,5 mm²
С наконечником DIN 46 228/4, макс.
16 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,5 mm²
페럴 포함, DIN 46228 pt 1, 최대
16 mm²
Зажимаемый проводник
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      2,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        20 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019180000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004090000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      4 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        20 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9019210000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004110000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      6 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        20 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0565700000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004130000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      10 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        21 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0565800000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0379300000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      16 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        21 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0566000000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0375200000
  • Сечение подсоединяемого провода:
    • Тип:
      тонкожильный провод
    • номин.:
      1,5 mm²
  • кабельный наконечник:
    • Длина снятия изоляции:
      • номин.:
        20 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      0565600000
    • Длина снятия изоляции:
      • номин.:
        18 mm
    • Рекомендованная обжимная втулка для фиксации концов проводов:
      9004070000
Текст ссылки
Длина кабельных наконечников подбирается в зависимости от типа продукта и номинального напряжения.
Наружный диаметр пластиковой манжеты не должен превышать размер шага (P)

Номинальные характеристики по IEC

정격 전류, 극 수(Tu=20°C)
101 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
76 A
Névleges áram, min. pólusszám (Tu=40°C)
76 A
Corriente nominal, número de polos máx. (Tu=40 °C)
86 A
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/2
1 000 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения III/3
1 000 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
8 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
8 kV

Номинальные характеристики по CSA

Номинальное напряжение (группа использования B/CSA)
600 V
Номинальное напряжение (группа использования C/CSA)
600 V
Номинальное напряжение (группа использования D/CSA)
600 V
Номинальный ток (группа использования B/CSA)
53 A
Номинальный ток (группа использования C/CSA)
53 A
Номинальный ток (группа использования D/CSA)
5 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 18
Поперечное сечение подключаемого провода AWG, макс.
AWG 4

Номинальные характеристики по UL 1059

Институт (cURus)
CURUS
Сертификат № (cURus)
E60693
Номинальное напряжение (группа использования B/UL 1059)
600 V
Номинальное напряжение (группа использования C/UL 1059)
600 V
Номинальное напряжение (группа использования D/UL 1059)
600 V
Номинальное напряжение (группа использования E/UL 1059)
1 000 V
Номинальный ток (группа использования B/UL 1059)
53 A
Номинальный ток (группа использования C/UL 1059)
53 A
Номинальный ток (группа использования D/UL 1059)
5 A
Номинальный ток (группа использования E/UL 1059)
53 A
Поперечное сечение подключаемого провода AWG, мин.
AWG 18
Поперечное сечение подключаемого провода AWG, макс.
AWG 4
Ссылка на утвержденные значения
В технических характеристиках приведены максимальное значения, подробные сведения см. в сертификате об утверждении.

Упаковка

Упаковка
Ящик
Длина VPE
316 mm
VPE с
134 mm
Высота VPE
52 mm

Типовые испытания

Испытание: Прочность маркировки
  • Испытание:
    отметка о происхождении, обозначение типа, шаг, прочность, длина снятия изоляции
  • Оценивание:
    доступно
Испытание: Зажимное поперечное сечение
  • Стандарт:
    IEC 60999-1, раздел 7 и 9.1/11.99, IEC 60947-1, раздел 8.2.4.5.1/03.11
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U10
    • Тип провода и его поперечное сечение:
      H07V-K10
    • Тип провода и его поперечное сечение:
      H07V-U16
    • Тип провода и его поперечное сечение:
      H07V-K16
    • Тип провода и его поперечное сечение:
      AWG 4/1
    • Тип провода и его поперечное сечение:
      AWG 4/19
    • Тип провода и его поперечное сечение:
      цельный 0,5 мм²
    • Тип провода и его поперечное сечение:
      цельный 16 мм²
    • Тип провода и его поперечное сечение:
      многожильный 0,5 мм²
    • Тип провода и его поперечное сечение:
      многожильный 16 мм²
    • Тип провода и его поперечное сечение:
      AWG 20/1
    • Тип провода и его поперечное сечение:
      AWG 20/19
  • Оценивание:
    пройдено
Испытание на повреждение из-за случайного ослабления проводов
  • Стандарт:
    IEC 60999-1, раздел 9.4/11.99
  • Требование:
    0,3 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 20/1
    • Тип провода и его поперечное сечение:
      AWG 20/19
    • Тип провода и его поперечное сечение:
      AWG 4/7
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    2,9 кг
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H07V-U16
    • Тип провода и его поперечное сечение:
      H07V-K16
  • Оценивание:
    пройдено
  • Требование:
    4,5 kg
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 4/19
  • Оценивание:
    пройдено
Испытание на выдергивание
  • Стандарт:
    IEC 60999-1, раздел 9.5/11.99
  • Требование:
    ≥20 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      H05V-U0.5
    • Тип провода и его поперечное сечение:
      H05V-K0.5
  • Оценивание:
    пройдено
  • Требование:
    ≥30 N
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 20/1
    • Тип провода и его поперечное сечение:
      AWG 20/19
  • Оценивание:
    пройдено
  • Требование:
    ≥100 Н
  • Тип проводника:
    • Тип провода и его поперечное сечение:
      AWG 4/7
    • Тип провода и его поперечное сечение:
      AWG 4/19
    • Тип провода и его поперечное сечение:
      H07V-U16
    • Тип провода и его поперечное сечение:
      H07V-K16
  • Оценивание:
    пройдено

Важное примечание

Соответствие IPC
Заявление о соответствии: все изделия разрабатываются, производятся и поставляются в соответствии с установленными международными стандартами и нормами и соответствуют характеристикам, указанным в технической документации, а также обладают декоративными свойствами в соответствии с IPC-A-610, "Класс 2". Любые другие запросы информации об изделиях могут быть рассмотрены по запросу.
Примечания

• Дополнительные варианты по запросу
• Номинальный ток указан для номин. сечения и мин. числа контактов.
• Кабельный наконечник без изоляции согласно DIN 46228/1
• Кабельный наконечник с изоляцией согласно DIN 46228/4
• P на чертеже – шаг
• Расчетные данные относятся к соответствующему компоненту. Воздушные зазоры и пути утечки к другим компонентам должны быть сформированы согласно соответствующим стандартам, регламентирующим применение.
• Контрольная точка может использоваться только в качестве точки снятия потенциалов.
• Однопозиционный клеммный блок PCB может использоваться для напряжения силой до 1500 В (пост. тока) и 1000 В (пер. тока). Соответствующий стандарт устройства и соответствующие требуемые зазоры и расстояния утечки должны соблюдаться
• Длительное хранение продукта при средней температуре 50 °C и максимальной влажности 70%, 36 месяцев

Классификации

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
