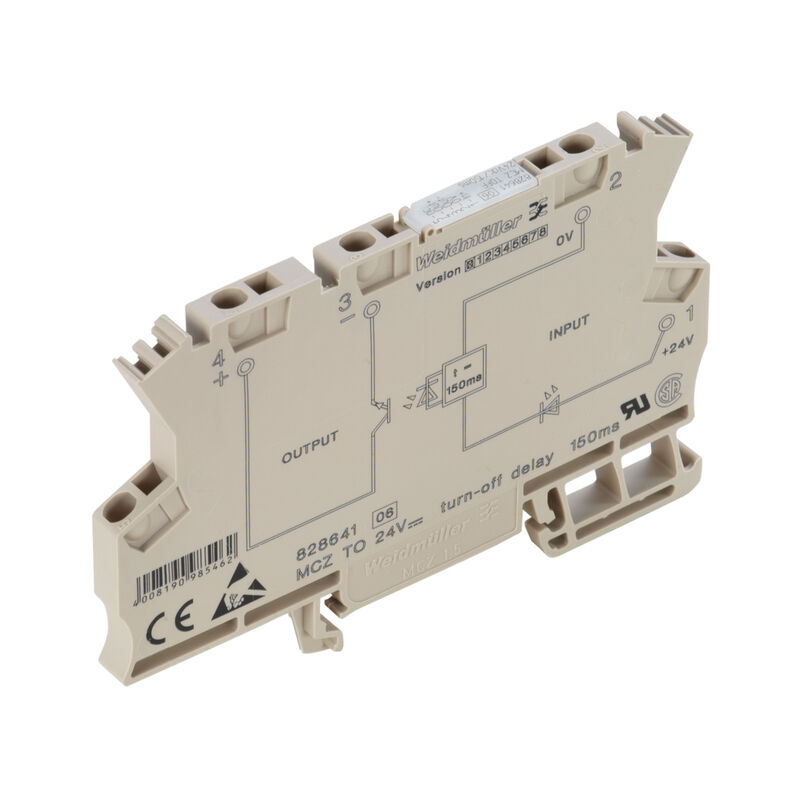

MCZ TO 24VDC/150MS
MCZ-SERIES, Wydłużacz impulsów, Liczba styków: 1, zestyk zwierny, Znamionowe napięcie sterowania: 24 V DC ±10 %, prąd trwały: 20 mA, złącze sprężynowe
Nr. produktu
8286410000
Właściwości
| Wykonanie | MCZ-SERIES, Wydłużacz impulsów, Liczba styków: 1, zestyk zwierny, Znamionowe napięcie sterowania: 24 V DC ±10 %, prąd trwały: 20 mA, złącze sprężynowe |
| Nr zam. | 8286410000 |
| Typ | MCZ TO 24VDC/150MS |
| GTIN (EAN) | 4008190985462 |
| Ilość | 10 szt. |
| Głębokość | 63,2 mm |
| Głębokość (cale) | 2,488 inch |
| Wysokość | 91 mm |
| Wysokość (cale) | 3,583 inch |
| Szerokość | 6,1 mm |
| Szerokość (cale) | 0,24 inch |
| Masa netto | 22,5 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -25 °C...50 |
| Wilgotność | 40°C / 93% wilgotności względnej, bez kondensacji |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 35d83707-6a3b-45b5-b9f8-6ba8184c863e |
| Nr certyfikatu (cURus) | E141197 |
| Znamionowe napięcie sterowania | 24 V DC ±10 % |
| Prąd znamionowy DC | 6,7 mA ±10 % |
| moc znamionowa | 160 mW |
| Wskazanie statusu | Zielona dioda LED |
| uk?ad ochronny | Zabezpieczenie przez pomieszaniem biegunów |
| Min. czas trwania impulsu | 3,5 ms |
| znamionowe napięcie załączające | 5...48 V DC |
| Ciągły prąd | 0.02 A |
| max. częstotliwość załączania przy obciążeniu znamionowym | 3 Hz |
| Napięcie łączeniowe DC, max. | 48 V |
| Początkowy prąd rozruchowy | 200 mA |

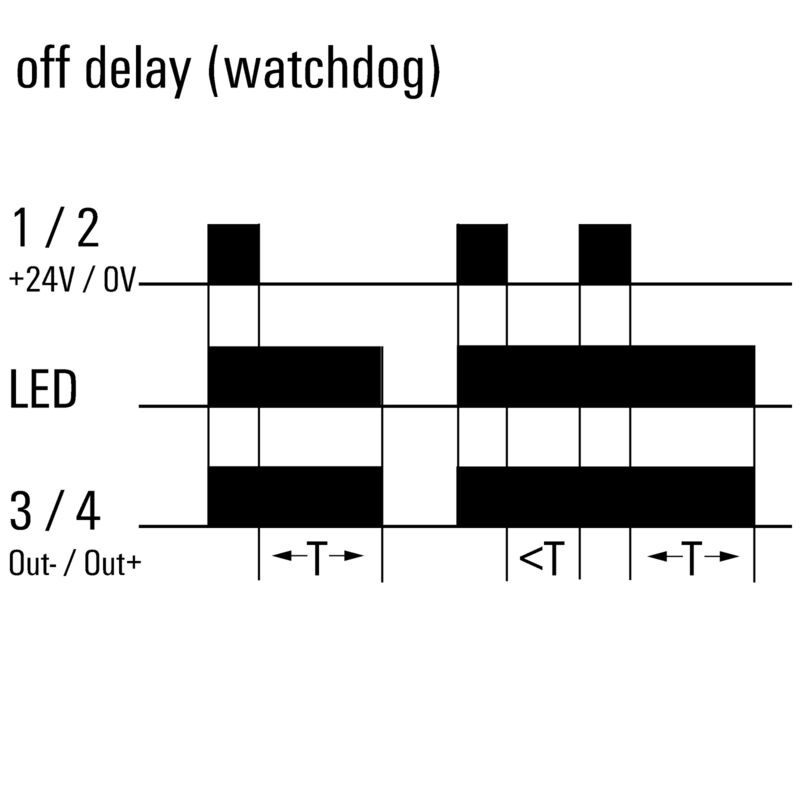

| Opóźnienie wyłączenia | 150 ms |
| Typ zestyku | 1 zestyk zwierny (Tranzystor) |
| Nadaje się do montażu przedniego | Nie |
| Szyna | TS 35 |
| Dostępność przycisku testowego | Nie |
| Mechaniczny wskaźnik położenia przełącznika | Nie |
| otwarte strony | z prawej strony |
| Barwny | beżowy |
| Komponent o klasie palności UL94 |
|
| Napięcie znamionowe | 300 V |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | IV |
| odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia | ≥ 5,5 mm |
| wytrzymałość napięciowa strona sterowania - strona obciążenia | 1 kVeff / 1 s |
| wytrzymałość napięciowa względem szyny nośnej | 4 kVef / 1 Min. |
| udarowe napięcie wytrzymywane | 6 kV (1,2/50 µs) |
| Nr certyfikatu (CSA) | 154685-1198742 |
| Nr certyfikatu (cURus) | E141197 |
| Metoda wykonywania złącz | złącze sprężynowe |
| Długość usunięcia izolacji przyłącza pomiarowego | 8 mm |
| Zakres zacisków przyłącza pomiarowego | 1,5 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| Zakres zaciskania, maks. | 1,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 26 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 16 |
| Przekrój przyłącza przewodu, jednodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowy, max. | 1,5 mm² |
| Przekrój przyłącza przewodu, jednodrutowego, min. (AWG) | AWG 26 |
| Przekrój przyłącza przewodu, jednodrutowego, maks. (AWG) | AWG 16 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 1,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, min. (AWG) | AWG 26 |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. (AWG) | AWG 16 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 1,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), min. | 0,5 mm² |
| przekrój przyłącza przewodu, cienkodrutowy, AEH (DIN 46228-1), maks. | 1,5 mm² |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Informacje produktowe | The cable lengths must not exceed 30 m. |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_37677) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55026) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8286410000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8286410000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=8286410000&norm=0) |
| Dokumentacja użytkownika | [Device description -- Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_37786) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001439 |
| ETIM 7.0 | EC001439 |
| ETIM 8.0 | EC001439 |
| ETIM 9.0 | EC001439 |
| ECLASS 9.0 | 27-37-16-05 |
| ECLASS 9.1 | 27-37-16-05 |
| ECLASS 10.0 | 27-37-16-05 |
| ECLASS 11.0 | 27-37-16-05 |
| ECLASS 12.0 | 27-37-16-05 |
| ECLASS 13.0 | 27-37-16-05 |
| Dopuszczenia |     |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E141197 |
