Właściwości
| Wersja | Złącze wtykowe do druku, Listwa męska, Połączenie lutowane THT/THR, Raster w mm (P): 5.00 mm, Liczba biegunów: 10, 270°, Tube |
| Nr zam. | 8000072513 |

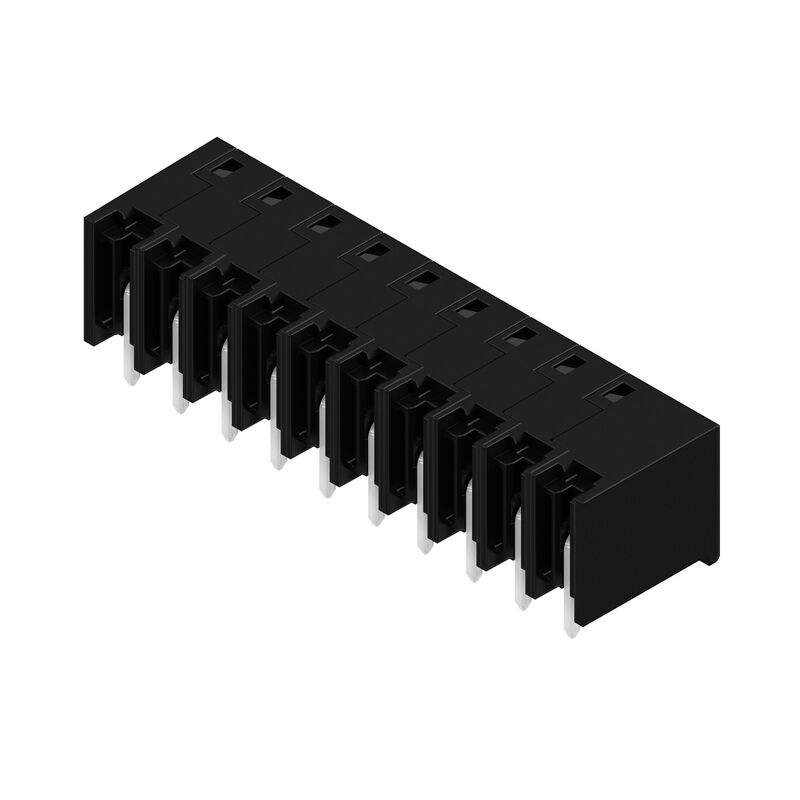

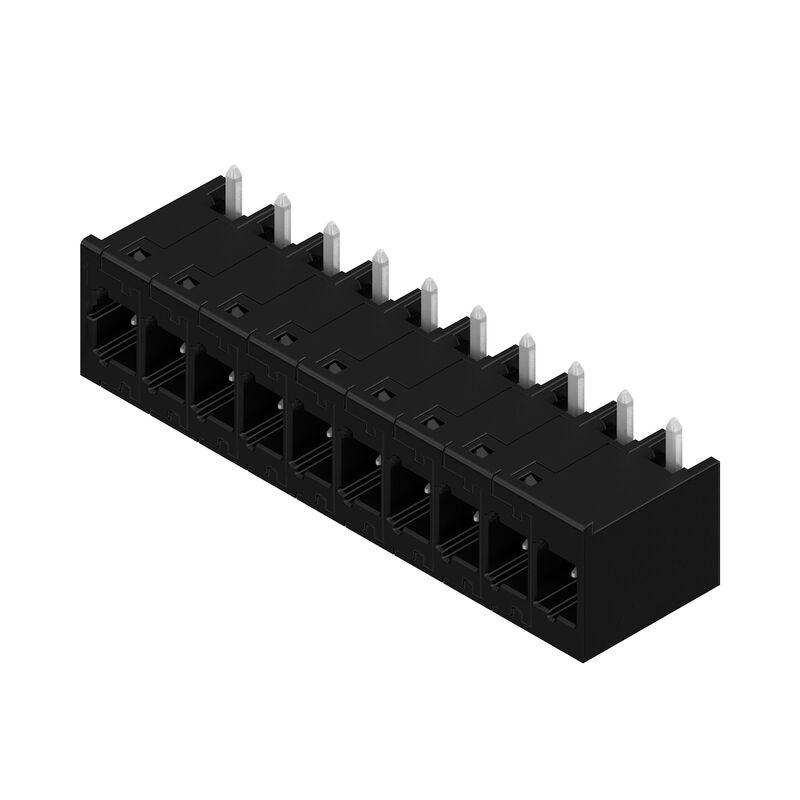

| Typ | MHS 5/10 W T3 B T |
| GTIN (EAN) | 4064675330868 |
| Ilość | 10 szt. |
| parametry produktu |
IEC: 400 V / 26.8 A UL: 300 V / 18.5 A |
| opakowanie | Tube |
| Głębokość | 14 mm |
| Głębokość (cale) | 0,551 inch |
| Wysokość | 14,1 mm |
| Wysokość (cale) | 0,555 inch |
| Najmniejsza wysokość montażu | 10,9 mm |
| Szerokość | 51,38 mm |
| Szerokość (cale) | 2,023 inch |
| Masa netto | 7,893 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | OMNIMATE 4.0 |
| Rodzaj przyłącza | Przyłącze dla obwodu drukowanego |
| montaż na płytce drukowanej | Połączenie lutowane THT/THR |
| Raster w mm (P) | 5 mm |
| Raster w calach (P) | 0,197 " |
| kąt odejścia | 270° |
| Liczba biegunów | 10 |
| liczba kołków lutowanych na biegun | 1 |
| Długość kołka lutowniczego (l) | 3,2 mm |
| Wymiary kołka lutowniczego | 1,0 x 1,0 mm |
| Średnica otworu oczka lutowniczego (D) | 1,4 mm |
| Tolerancja średnicy otworu oczka lutowniczego (D) | + 0,1 mm |
| Średnica zewnętrzna pola lutowniczego | 2,3 mm |
| Średnica otworu w szablonie | 2,1 mm |
| L1 in mm | 45 mm |
| L1 w calach | 1,772 " |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 1 |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | Zabezpieczenie przed dotknięciem powyżej płytki drukowanej |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 |
| Stopień ochrony | IP20 |
| Rezystancja skrośna | ≤5 mΩ |
| Cykle wpinania | ≥ 25 |
| Siła wtykania/biegun, maks. | 8,5 N |
| Siła ciągnięcia / biegun, maks. | 8,5 N |
| Materiał izolacyjny | PA 9T |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | I |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 600 |
| Moisture Level (MSL) | 1 |
| Klasa palności wg UL 94 | V-0 |
| podstawowy materiał styku | CuMg |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Typ cynowania | matowe |
| Temperatura magazynowania, min. | -25 °C |
| Temperatura magazynowania, max. | 55 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 100 °C |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 26,8 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 19,7 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 23,1 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 16,9 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 400 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 320 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 250 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 4 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 4 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 4 kV |
| Odstęp izolacyjny po izolacji, min. | 5,4 mm |
| Odstęp izolacyjny powietrzny, min. | 4 mm |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa F / UL 1059) | 420 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 18,5 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 10 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Odstęp izolacyjny po izolacji, min. | 5,6 mm |
| Odstęp izolacyjny powietrzny, min. | 4 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337)
[Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_213497) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000072513) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
