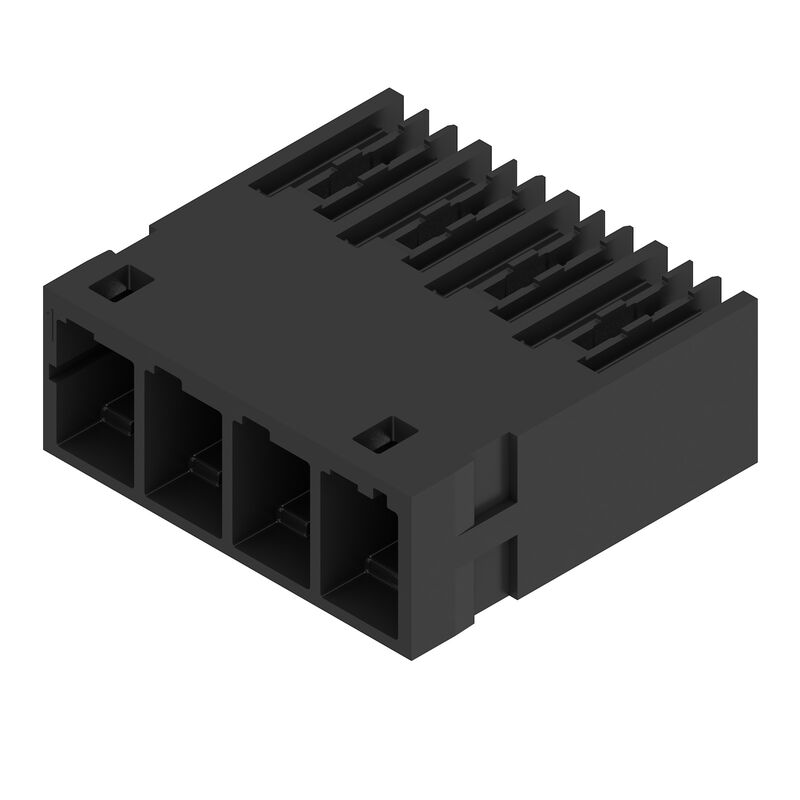

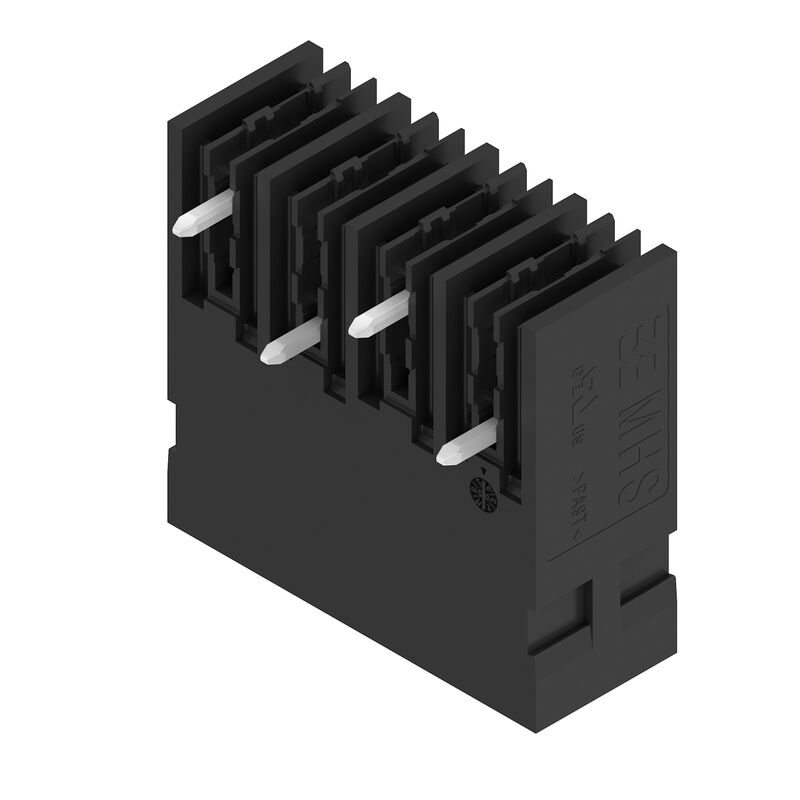

NYÁK dugaszoló csatlakozó, tűs érintkezősor, THT/THR-forrasztott csatlakozással, Raszter mm-ben (P): 6.35 mm, Pólusszám: 4, 90°, Tube

Référence produit 3106900000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 8
Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Rendszerspecifikációk Anyagjellemzők Rated data acc. to IEC Rated data acc. to UL 1059 중요 참고 사항 Classificazioni

Általános rendelési adatok

Version
NYÁK dugaszoló csatlakozó, tűs érintkezősor, THT/THR-forrasztott csatlakozással, Raszter mm-ben (P): 6.35 mm, Pólusszám: 4, 90°, Tube
Order No.
3106900000
Type
MHS 6/04 H T3 B T
GTIN (EAN)
4099987171175
Qty.
18 items
Product data
IEC: 1000 V / 47.2 A
UL: 300 V / 30 A
Packaging
Tube

Méretek és tömegek

Depth
25 mm
Mélység (coll)
0,984 inch
Height
13,4 mm
Magasság (coll)
0,528 inch
Altezza minima
10,2 mm
Width
26,6 mm
Width (inches)
1,047 inch
Net weight
11,093 g

Hőmérsékletek

Ambient temperature
-50 °C…120 °C

Termékek környezetvédelmi megfelelősége

RoHS Compliance Status
Megfelel, kivétel nélkül
REACH SVHC
No SVHC above 0.1 wt%

Rendszerspecifikációk

Product family
OMNIMATE 4.0
Type of connection
Áramköri lap csatlakozás
Mounting onto the PCB
THT/THR 용접 결선
Pitch in mm (P)
6,35 mm
Pitch in inches (P)
0,25 "
Outgoing elbow
90°
Number of poles
4
Number of solder pins per pole
1
Solder pin length (l)
3,2 mm
Solder pin dimensions
1,2 x 1,0 mm
Solder eyelet hole diameter (D)
1,7 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
L1 en mm
19,05 mm
L1 en pouce
0,75 "
Nombre de séries
1
Nombre de pôles
1
Protection au toucher selon DIN VDE 57 106
protection doigt
Protection au toucher selon DIN VDE 0470
IP 20
Degré de protection
IP20
Résistance de passage
≤5 mΩ
Cycles d'enfichage
≥ 25
Force d'enfichage/pôle, max.
12 N
Force d'extraction/pôle, max.
10 N

Anyagjellemzők

Insulating material
PA 9T
Colour
fekete
Colour chart (similar)
RAL 9011
Comparative Tracking Index (CTI)
≥ 600
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
Contact base material
CuMg
Contact material
Alliage de cuivre
Contact surface
étamé
Type étamé
mat
Température de stockage, min.
−40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
−50 °C
Température de fonctionnement , max.
125 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
47,2 A
Rated current, max. number of poles (Tu=20°C)
41 A
Rated current, min. number of poles (Tu=40°C)
42,5 A
Rated current, max. number of poles (Tu=40°C)
36,8 A
Rated voltage for surge voltage class / pollution degree II/2
1 000 V
Rated voltage for surge voltage class / pollution degree III/2
800 V
Rated voltage for surge voltage class / pollution degree III/3
630 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV
Clearance, min.
6,7 mm
Creepage distance, min.
9,6 mm

Rated data acc. to UL 1059

Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Tension nominale (groupe d'utilisation F / UL 1059)
1 000 V
Rated current (Use group B / UL 1059)
30 A
Rated current (Use group D / UL 1059)
5 A

중요 참고 사항

Notes
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 도면의 P = 피치
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
