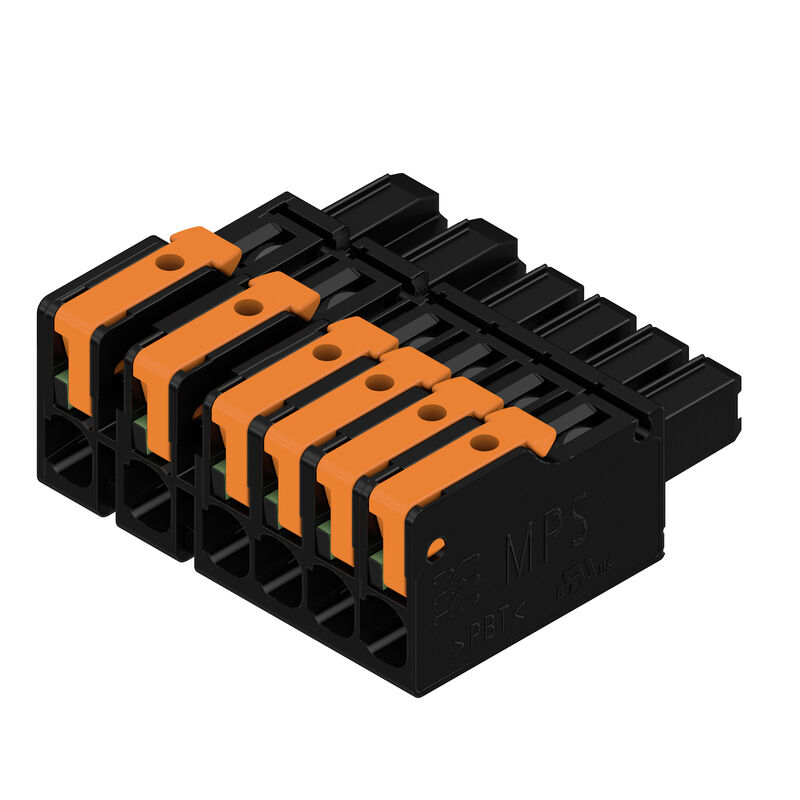

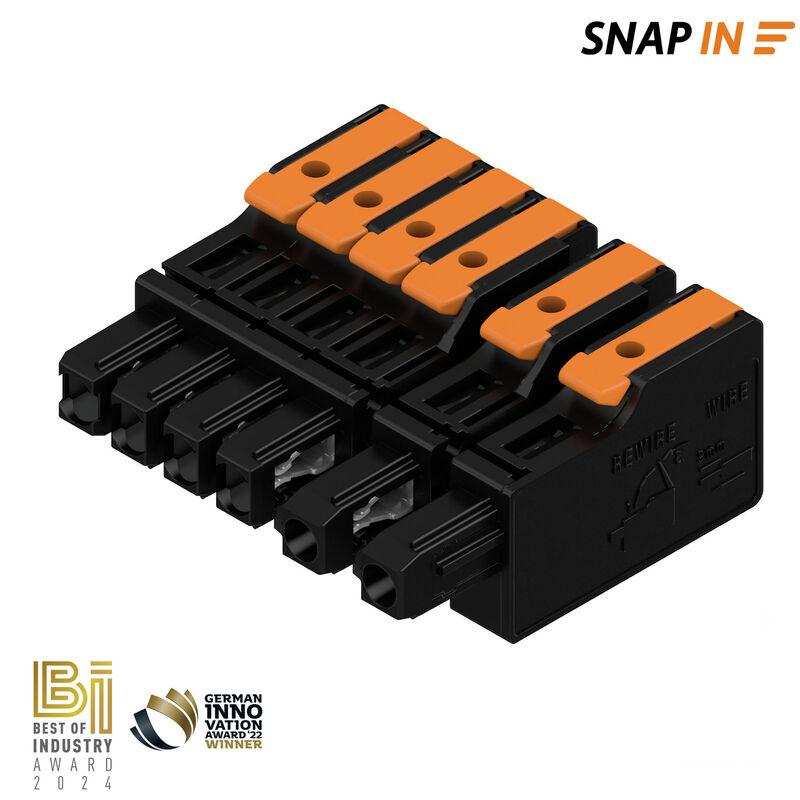

MPS 7S/02-5/04 S TN B B

Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 7.50 mm, Liczba biegunów: 6, skrzynia

Nr. produktu 8000078350

Właściwości

Ogólne dane zamówieniowe

Wersja	Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 7.50 mm, Liczba biegunów: 6, skrzynia
Nr zam.	8000078350
Typ	MPS 7S/02-5/04 S TN B B
GTIN (EAN)	4064675622482
Ilość	48 szt.
parametry produktu	IEC: 1000 V / 34.6 A / 0.5 - 4 mm² UL: / 18.5 A / AWG 20 - AWG 12
opakowanie	skrzynia

Wymiary i masa

Głębokość	34,95 mm
Głębokość (cale)	1,376 inch
Wysokość	15,5 mm
Wysokość (cale)	0,61 inch
Masa netto	14,584 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS	Zgodne, bez wyłączenia
REACH SVHC	No SVHC above 0.1 wt%

Parametry systemu

Rodzina produktów	OMNIMATE 4.0
Rodzaj przyłącza	Przyłącze pola
Metoda wykonywania złącz	SNAP IN
Raster w mm (P)	7,5 mm
Kierunek odejścia przewodu	180°
Liczba biegunów	6
L1 in mm	7,5 mm
L1 w calach	0,295 "
L2 w mm	15 mm
L2 w calach	0,591 "
Liczba rzędów	1
liczba rzędów z biegunami	1
Przekrój pomiarowy	2,5 mm²
zabezpieczenie przed dotykiem wg DIN VDE 57 106	zabezpieczony przed dotknięciem palcami
zabezpieczenie przed dotykiem wg DIN VDE 0470	IP 20
Długość odizolowania	9 mm
Tolerancja długości zdejmowania izolacji	min.: 8 mm maks.: 10 mm
Cykle wpinania	≥ 25
Siła wtykania/biegun, maks.	9 N
Siła ciągnięcia / biegun, maks.	8 N

Dane materiałowe

Materiał izolacyjny	PBT GF
Barwny	czarny
Tabela kolorów (podobny)	RAL 9011
grupa materiałów izolacyjnych	I
Porównywalny wskaźnik śledzenia (CTI)	≥ 600
Klasa palności wg UL 94	V-0
Materiał styków	Stop Cu
Powierzchnia styku	cynowana
Temperatura magazynowania, min.	-25 °C
Temperatura magazynowania, max.	55 °C
Temperatura pracy, min.	-50 °C
Temperatura pracy, max.	125 °C

Przewody pasujące do złącza

Zakres zaciskania, min.	0,34 mm²
Zakres zaciskania, maks.	4 mm²
przekrój przyłącza przewodu AWG, min.	AWG 20
przekrój przyłączeniowy przewodu AWG, maks.	AWG 12
jednodrutowe, min. H05(07) V-U	0,5 mm²
jednodrutowe, maks. H05(07) V-U	2,5 mm²
cienkodrutowe, min. H05(07) V-K	0,5 mm²
cienkodrutowe, maks. H05(07) V-K	4 mm²
z AEH z kołnierzem DIN 46 228/4, min.	0,34 mm²
z AEH z kołnierzem DIN 46 228/4, maks.	2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.	0,34 mm²
z końcówką kablową wg DIN 46 228/1, maks.	2,5 mm²
średnica zewnętrzna izolacji, maks.	4 mm
Zaciskany przewód	Przekrój poprzeczny przyłączanego przewodu: znamionowy: 0,34 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 10 mm Zalecana tulejka kablowa: 9025770000 Przekrój poprzeczny przyłączanego przewodu: znamionowy: 0,5 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 12 mm Zalecana tulejka kablowa: 9025870000 Długość zdejmowania izolacji: znamionowy: 10 mm Zalecana tulejka kablowa: 9004050000 Przekrój poprzeczny przyłączanego przewodu: znamionowy: 0,75 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 12 mm Zalecana tulejka kablowa: 9025860000 Długość zdejmowania izolacji: znamionowy: 10 mm Zalecana tulejka kablowa: 0542500000 Przekrój poprzeczny przyłączanego przewodu: znamionowy: 1 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 12 mm Zalecana tulejka kablowa: 9025950000 Długość zdejmowania izolacji: znamionowy: 10 mm Zalecana tulejka kablowa: 0282800000 Przekrój poprzeczny przyłączanego przewodu: znamionowy: 1,5 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 12 mm Zalecana tulejka kablowa: 0635100000 Długość zdejmowania izolacji: znamionowy: 10 mm Zalecana tulejka kablowa: 0186500000 Przekrój poprzeczny przyłączanego przewodu: znamionowy: 2,5 mm² przewód i końcówka tulejkowa: Długość zdejmowania izolacji: znamionowy: 10 mm Zalecana tulejka kablowa: 9019160000 Długość zdejmowania izolacji: znamionowy: 10 mm Zalecana tulejka kablowa: 9004080000
Tekst referencyjny	Zewnętrzna średnica kołnierza wykonanego z tworzywa sztucznego nie powinna być większa niż podziałka (P)

Dane znamionowe wg IEC

przetestowane zgodnie z normą	IEC 60664-1 IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)	34,6 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)	29,1 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)	30,7 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)	25,9 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2	1 000 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2	1 000 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2	6 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2	8 kV

Dane znamionowe wg UL 1059

Instytut (cURus)	CURUS
Nr certyfikatu (cURus)	E60693
Napięcie znamionowe (grupa użytkowa F / UL 1059)	1 000 V
Prąd znamionowy (grupa użytkowa B / UL 1059)	18,5 A
Prąd znamionowy (grupa użytkowa C / UL 1059)	18,5 A
Prąd znamionowy (grupa użytkowa D / UL 1059)	10 A
Prąd znamionowy (grupa użytkowa F / UL 1059)	18,5 A
przekrój przyłącza przewodu AWG, min.	AWG 20
przekrój przyłącza przewodu AWG, maks.	AWG 12
Odniesienie do wartości znamionowych	W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Technical data - hybrid (power)

Liczba biegunów (moc)	2
Liczba rzędów (moc)	1
Raster w mm (moc)	7,5 mm
Raster w calach (moc)	0,295 "
Materiał styku (moc)	CuSn
Powierzchnia styku (moc)	cynowana
Obszar zacisku, min. (moc)	0,5 mm²
Obszar zacisku, maks. (moc)	4 mm²
z tulejką zaciskową, DIN 46228 pt 1, min. (moc)	0,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, maks. (moc)	2,5 mm²
Przekrój przyłącza przewodu, AWG, min. (moc)	AWG 20
Przekrój przyłącza przewodu, AWG, maks. (moc)	AWG 12
z plastikową tulejką zaciskową kołnierzową, DIN 46228 pt 4, min. (moc)	2,5 mm²
z plastikową tulejką zaciskową kołnierzową, DIN 46228 pt 4, maks. (moc)	0,5 mm²
Giętkie, min. H05(07) V-K (moc)	0,5 mm²
Giętkie, maks. H05(07) V-K (moc)	4 mm²
Jednodrutowe, min. H05(07) V-U (moc)	0,5 mm²
Jednodrutowe, maks. H05(07) V-U (moc)	2,5 mm²
Średnica zewnętrzna izolacji, maks. (moc)	4 mm
Długość zdejmowania izolacji (moc)	9 mm
Prąd znamionowy (grupa B / UL 1059) (moc)	18,5 A
Prąd znamionowy (grupa użytkowa C / UL 1059) (moc)	18,5 A
Prąd znamionowy (grupa użytkowa D / UL 1059) (moc)	10 A
Prąd znamionowy, min. liczba biegunów (Tu=20°C) (moc)	34,6 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C) (moc)	29,1 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C) (moc)	30,7 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C) (moc)	25,9 A
Znamionowe napięcie impulsowe przy kat. przepięć / stopniu zanieczyszczenia II/2 (moc)	4 kV
Znamionowe napięcie impulsowe przy kat. przepięć / stopniu zanieczyszczenia III/2 (moc)	4 kV
Napięcie znamionowe (grupa użytkowa B / UL 1059) (moc)	600 V
Napięcie znamionowe (grupa użytkowa C / UL 1059) (moc)	600 V
Napięcie znamionowe (grupa użytkowa D / UL 1059) (moc)	600 V
Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia II/2 (moc)	1 000 V
Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia III/2 (moc)	1 000 V
Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia III/3 (moc)	630 V
Odstęp izolacyjny powietrzny, min. (moc)	9,96 mm

Technical data - hybrid (signal)

Liczba biegunów (sygnał)	4
Pitch in mm (Signal)	5 mm
Pitch in inches (Signal)	0,197 "
Materiał styku (sygnał)	CuSn
Materiał styku (sygnał)	cynowana
Obszar zacisku, min. (sygnał)	0,5 mm²
Obszar zacisku, maks. (sygnał)	4 mm²
Przekrój przyłącza przewodu, AWG, min. (sygnał)	AWG 20
Przekrój przyłącza przewodu, AWG, maks. (sygnał)	AWG 12
z plastikową tulejką zaciskową kołnierzową, DIN 46228 pt 4, min. (sygnał)	0,5 mm²
z plastikową tulejką zaciskową kołnierzową, DIN 46228 pt 4, maks. (sygnał)	2,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, min. (sygnał)	0,5 mm²
z tulejką zaciskową, DIN 46228 pt 1, maks. (sygnał)	2,5 mm²
Giętkie, min. H05(07) V-K (sygnał)	0,5 mm²
Giętkie, maks. H05(07) V-K (sygnał)	4 mm²
Jednodrutowe, min. H05(07) V-U (sygnał)	0,5 mm²
Jednodrutowe, maks. H05(07) V-U (sygnał)	2,5 mm²
Średnica zewnętrzna izolacji, maks.(sygnał)	4 mm
Stripping length (Signal)	9 mm
Prąd znamionowy (grupa B / UL 1059) (sygnał)	18,5 A
Prąd znamionowy (grupa użytkowa C / UL 1059) (sygnał)	18,5 A
Prąd znamionowy (grupa użytkowa D / UL 1059) (sygnał)	10 A
Prąd znamionowy, min. liczba biegunów (Tu=20°C) (sygnał)	26,8 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C) (sygnał)	19,7 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C) (sygnał)	23,1 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C) (sygnał)	16,9 A
Znamionowe napięcie impulsowe przy kat. przepięć / stopniu zanieczyszczenia II/2 (sygnał)	4 kV
Znamionowe napięcie impulsowe przy kat. przepięć / stopniu zanieczyszczenia III/2 (sygnał)	4 kV
Znamionowe napięcie impulsowe przy kat. przepięć / stopniu zanieczyszczenia III/3 (sygnał)	4 kV
Napięcie znamionowe (grupa B / UL 1059) (sygnał)	600 V
Napięcie znamionowe (grupa użytkowa C / UL 1059) (sygnał)	600 V
Napięcie znamionowe (grupa D / UL 1059) (sygnał)	600 V
Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia II/2 (sygnał)	400 V
Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia III/2 (sygnał)	320 V
Napięcie znamionowe przy kat. przepięć / stopniu zanieczyszczenia III/3 (sygnał)	250 V
Odstęp izolacyjny powietrzny, min. (sygnał)	7,5 mm
Odstęp izolacyjny, min. (sygnał)	7,5 mm

Ważna informacja

Zgodność IPC

Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.

Uwagi

Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.

Symbol P na rysunkach oznacza raster

Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.

Końcówka tulejkowa bez kołnierza z tworzywa sztucznego według DIN 46228/1

Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem

Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
