Właściwości
| Nr zam. | 2716660000 |

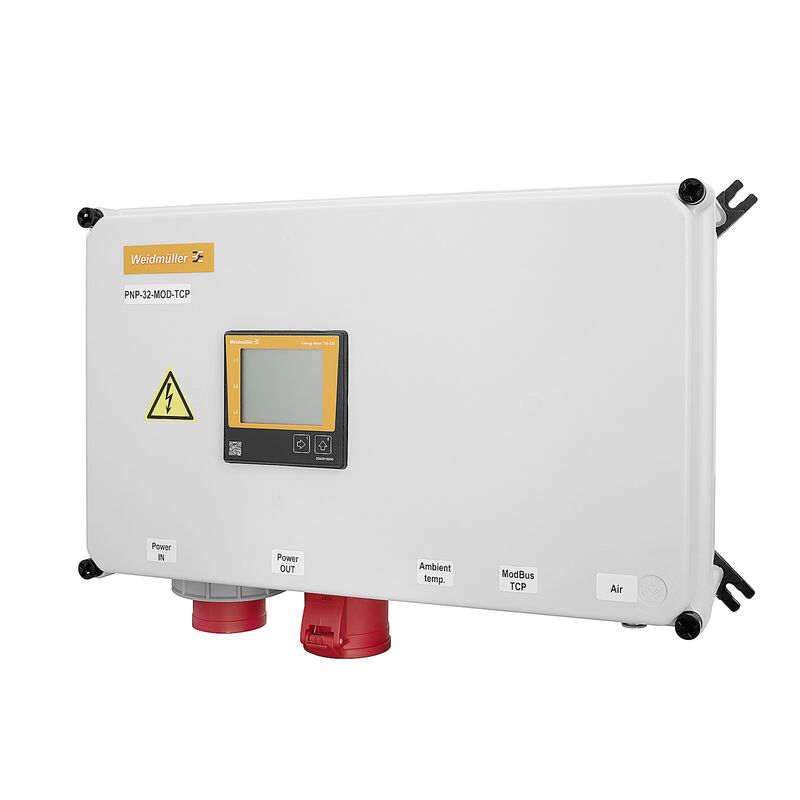

| Typ | PNP-32-MOD-TCP |
| GTIN (EAN) | 4064675002543 |
| Ilość | 1 szt. |
| Głębokość | 225 mm |
| Głębokość (cale) | 8,858 inch |
| Wysokość | 340 mm |
| Wysokość (cale) | 13,386 inch |
| Szerokość | 530 mm |
| Szerokość (cale) | 20,866 inch |
| Masa netto | 999 g |
| Temperatura magazynowania | -10 °C...60 °C |
| Wilgotność podczas magazynowania | 35...85 % wzgl. wilgotności, bez obroszenia |
| Temperatura otoczenia | 0 °C...40 °C |
| Wilgotność | 35…85 % wilg. wzlg. (przy temperaturze otoczenia) |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6aI, 6c, 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 Lead monoxide 1317-36-8 |
| SCIP | b8594349-3937-4fc3-b3f9-0b9575c3ba7d |
| Prąd znamionowy | 32 A |
| Interfejs |
Ethernet 10/100 Base-TX (gniazdo RJ-45)
Serwer sieciowy/e-mail |
| Protokół |
TCP/IP
DHCP Client (BootP) Modbus/TCP (Port 502) ICMP (Ping) NTP Modbus RTU over Ethernet (Port 8000) FTP SNMP |
| Dostępne przyłącze sprężonego powietrza | Tak |
| Możliwość konfiguracji wyjścia cyfrowego | Tak |
| Rodzaj przyłącza sprężonego powietrza | Szybkozłączka do węży z 10 mm |
| Wejście temperatury | Tak |
| Ciśnienie powietrza (praca) | ≥ 795 hPa (wysokość ≤ 2000 m) zgodnie z DIN EN 61131-2 |
| Nominalne ciśnienie wejściowe powietrza | 8 bar |
| obszar zastosowania | Pomiar mocy i przepływu |
| Prąd znamionowy | 32 A |
| rodzaj montażu | Mocowanie ścienne, złącze boczne leżące |
| Stopień ochrony | IP54 |
| Stopień zanieczyszczenia | 4 |
| Strumień przepływu powietrza, maks. | 2 000 l/min |
| Strumień przepływu powietrza, min. | 20 l/min |
| Zastosowanie | Plug & Play |
| Normy | IEC 61439-2 |
| Zakres pomiarowy, napięcie L-L, AC | 480 V |
| Kategoria przepięciowa | II |
| Zasilanie | z obwodu pomiarowego wejścia |
| Kategoria przepięciowa | II |
| Stopień zanieczyszczenia | 4 |
| Informacje produktowe |
Pomiar przepływu Skrzynki połączeniowe PNP-16-MOD-TCP i PNP-32-MOD-TCP są wyposażone we wbudowany czujnik przepływu. Powietrze wpływające przepływa przez przyrząd pomiarowy, a następnie jest prowadzone do maszyny lub instalacji. Pomiar temperatury Temperatura otoczenia jest rejestrowana przez zewnętrzny czujnik. Linia sygnałowa czujnika jest podłączona do przyrządu pomiarowego poprzez złącze SAI. Pomiar poboru mocy Skrzynki połączeniowe PNP-16-MOD-TCP, PNP-32-MOD-TCP i PNP-63-MOD-TCP są wyposażone we wbudowane przekładniki prądowe. Linia zasilania jest doprowadzona do przyrządu pomiarowego poprzez złącze CEE, a następnie jest prowadzona do maszyny lub instalacji. Komunikacja Wartości pomiarowe są przesyłane z przyrządu pomiarowego do sieci poprzez linię danych. Wartości pomiarowe mogą być na bieżąco wyświetlane na podłączonym komputerze PC. |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253851) |
| Dokumentacja użytkownika |
[Operation manual for used digital flow switch PFMB7202](https://mdcop.weidmueller.com/mediadelivery/asset/900_164512)
[Quick guide for used digital flow switch PFMB7202](https://mdcop.weidmueller.com/mediadelivery/asset/900_164513) [Quick installation guide PnP-Box- series](https://mdcop.weidmueller.com/mediadelivery/asset/900_184595) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002301 |
| ETIM 7.0 | EC002301 |
| ETIM 8.0 | EC002301 |
| ETIM 9.0 | EC002301 |
| ECLASS 9.0 | 27-14-23-30 |
| ECLASS 9.1 | 27-21-03-01 |
| ECLASS 10.0 | 27-14-23-30 |
| ECLASS 11.0 | 27-14-23-30 |
| ECLASS 12.0 | 27-14-23-30 |
| ECLASS 13.0 | 27-14-23-30 |
| ECLASS 14.0 | 27-14-23-30 |
| ROHS | Zgodny |
