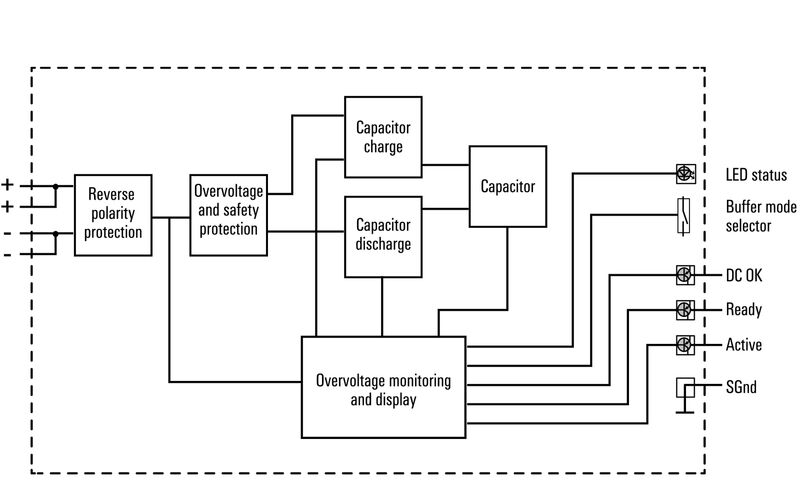

Właściwości
| Wersja | Moduł bufora, 24 V |
| Nr zam. | 2786240000 |
| Typ | PRO DC BUFFER 24V 20A |
| GTIN (EAN) | 4064675063469 |
| Ilość | 1 szt. |
| Głębokość | 130 mm |
| Głębokość (cale) | 5,118 inch |
| Wysokość | 125 mm |
| Wysokość (cale) | 4,921 inch |
| Szerokość | 55 mm |
| Szerokość (cale) | 2,165 inch |
| Masa netto | 1 043 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -25 °C...70 °C |
| Wilgotność | 5...95 % bez obroszenia |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 0ffa7f6e-dcfd-414c-a39f-eb67653cea98 |
| Bezpiecznik wejściowy (wewnętrzny) | Tak |
| Pobór prądu DC |
<0,2 A bez obciążenia wtórnego
<1 A przy procesie ładowania dla typu 10s |
| Prąd wejściowy | 0...21 A |
| Technika przyłączeniowa | złącze śrubowe |
| Zakres napięcia wejściowego DC | 22,5…30V DC |
| Znamionowe napięcie wejściowe | 24 V DC |
| Maksymalny czas mostkowania bezpieczników |
|

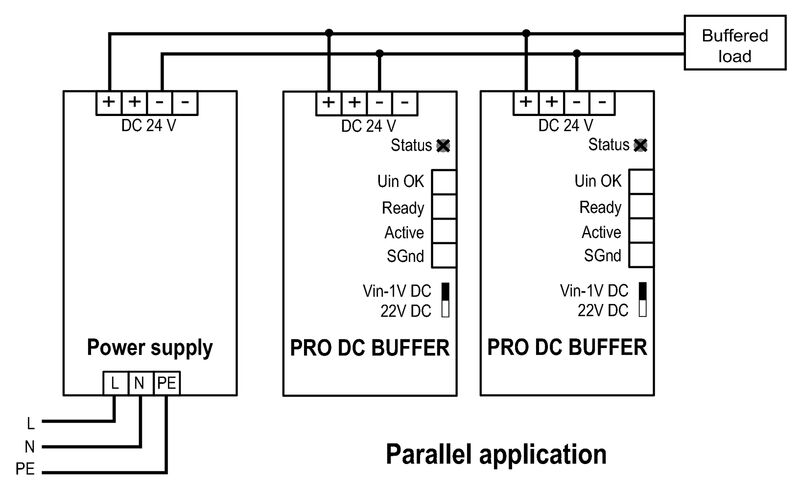

| Możliwość łączenia równoległego | Tak |
| Napięcie wyjściowe | 22.2 ± 0.4 V DC / Vin-1 V(± 0.4 V) |
| Napięcie wyjściowe, uwaga | zgodny z napięciem wejściowym |

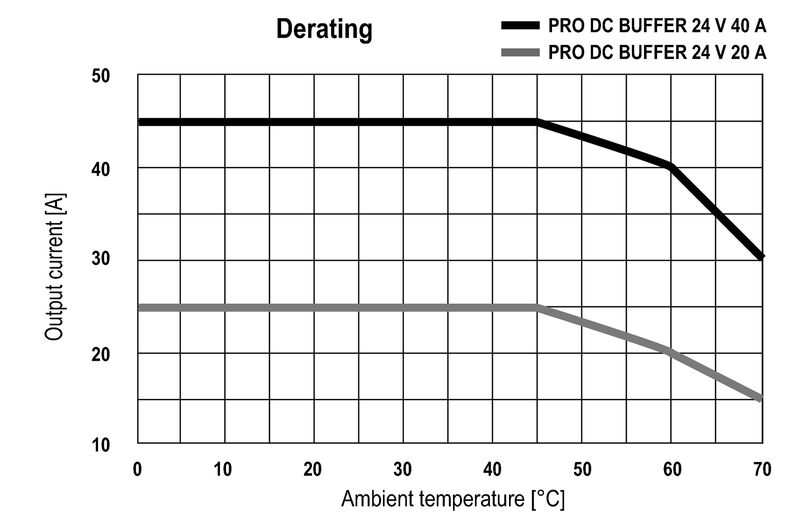

| Natężenie prądu na wyjściu przy temp. 40°C | 25 A |
| Ochrona przeciwprzeciążeniowa | Tak |
| Ochrona przeciwprzepięciowa wyjście | 33 V…35 V |
| Ochrona przed napięciem zwrotnym | Tak |
| Prąd znamionowy | 20 A |
| Technika przyłączeniowa | złącze śrubowe |
| Zabezpieczenie przed przeciążeniem i zwarciem | Tak |
| Ciężar | 1 043 g |
| MTBF |
|
| Nośnik pamięci | Kondensator wewnętrzny |
| Ochrona przed zwarciem |
Tak
wewnętrzne |
| Położenie montażowe, wskazówka montażowa | Poziomo na szynie DIN TS 35, odstęp górą i dołem 50 mm w celu zapewnienia swobodnego przepływu powietrza, 10 mm odstępu od sąsiadujących podzespołów. |
| Sprawność | ≥ 98% Puffer mode |
| Stopień ochrony | IP20 |
| Wersja obudowy | metal, odporna na korozję |
| Wilgotność | 5...95 % bez obroszenia |
| Badanie odporności na zakłócenia według | EN 61000-4-2, -3, -4, -5, -6 |
| Emisja zakłóceń zgodnie z wymaganiami EN 55032 | Klasa B |
| Odporność na wibracje IEC 60068-2-6 | 2.3 g (na szynie DIN) |
| Wytrzymałość udarowa IEC 60068-2-27 | 30 g we wszystkich kierunkach |
| Izolacja wyjście napięciowe / uziemienie | 0,5 kV |
| Izolacja wyjście napięciowe / uziemienie | 0,5 kV |
| Stopień ochrony | III, bez przyłącza PE, do SELV |
| Stopień zanieczyszczenia | 2 |
| Elektryczne wyposażenie maszyn | według EN60204 |
| Napięcie bezpieczne |
SELV, zgodnie z normą IEC 60950-1
PELV zgodnie z EN 60204-1 |

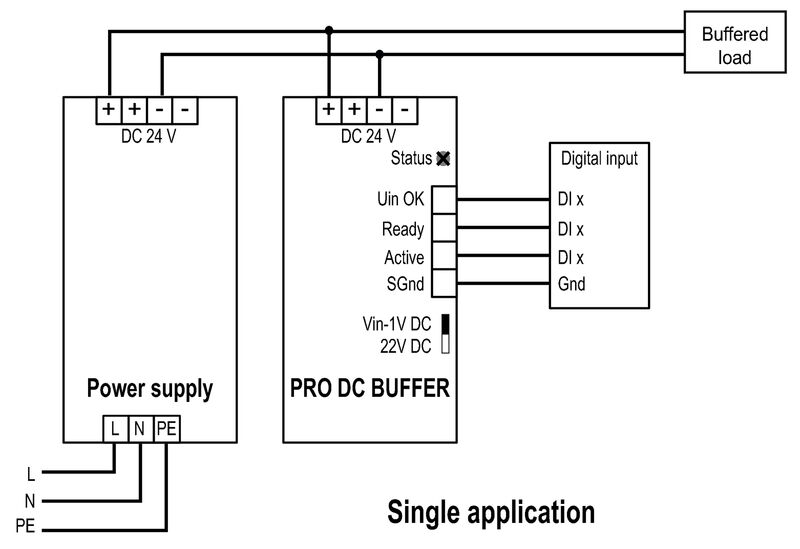

| Liczba zacisków | 4 (++--) |
| Moment dokręcający, maks. | 0,6 Nm |
| Moment dokręcający, min. | 0,5 Nm |
| Przekrój przyłącza przewodu, AWG/kcmil , max. | 10 |
| Przekrój przyłącza przewodu, AWG/kcmil , min. | 26 |
| Przekrój przyłącza przewodu, elastyczny , max. | 4 mm² |
| Przekrój przyłącza przewodu, elastyczny , min. | 0,22 mm² |
| Przekrój przyłącza przewodu, sztywny , max. | 6 mm² |
| Przekrój przyłącza przewodu, sztywny , min. | 0,18 mm² |
| Technika przyłączeniowa | złącze śrubowe |
| Zabezpieczenie przez pomieszaniem biegunów | Tak, ≤ 31 V DC |
| Liczba zacisków | 4 (++ / --) |
| Moment dokręcający, maks. | 0,6 Nm |
| Moment dokręcający, min. | 0,5 Nm |
| Przekrój przyłącza przewodu, AWG/kcmil , max. | 10 |
| Przekrój przyłącza przewodu, AWG/kcmil , min. | 26 |
| Przekrój przyłącza przewodu, elastyczny , max. | 4 mm² |
| Przekrój przyłącza przewodu, elastyczny , min. | 0,22 mm² |
| Przekrój przyłącza przewodu, stywny , max. | 6 mm² |
| Przekrój przyłącza przewodu, sztywny , min. | 0,18 mm² |
| Technika przyłączeniowa | złącze śrubowe |
| Zabezpieczenie przez pomieszaniem biegunów | Tak, ≤ 31 V DC |
| Liczba zacisków | 4 (Uin OK, Ready, Active, Sgnd) |
| Przekrój przyłącza przewodu elastycznego (sygnał), maks. | 1,5 mm² |
| Przekrój przyłącza przewodu elastycznego (sygnał), min. | 0,2 mm² |
| Przekrój przyłącza przewodu, AWG/kcmil , max. | 14 |
| Przekrój przyłącza przewodu, AWG/kcmil , min. | 28 |
| Przekrój przyłącza przewodu, sztywny , max. | 1,5 mm² |
| Przekrój przyłącza przewodu, sztywny , min. | 0,2 mm² |
| Technika przyłączeniowa | PUSH IN |
| Wskazanie statusu | Zielona dioda LED |
| Nagłówek obrazu-03 | Wykres |
| Podpis obrazu-03 | Buffer Time |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[UL 61010 Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_307904)
[IECEx Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_308055) [ATEX Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_308056) [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_236770) |
| Dane projektowe |
[Quick start guide -- QSG0009 PS-Selection Guide AC Backup Guide for AC backup for power supplies](https://mdcop.weidmueller.com/mediadelivery/asset/900_246228)
[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_246557) [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304987) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2786240000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2786240000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=2786240000&norm=0) |
| Dokumentacja użytkownika | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_236699) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002850 |
| ETIM 7.0 | EC002850 |
| ETIM 8.0 | EC002850 |
| ETIM 9.0 | EC002850 |
| ECLASS 9.0 | 27-04-06-92 |
| ECLASS 9.1 | 27-04-92-01 |
| ECLASS 10.0 | 27-04-06-92 |
| ECLASS 11.0 | 27-04-06-92 |
| ECLASS 12.0 | 27-04-06-92 |
| ECLASS 13.0 | 27-04-06-92 |
| ECLASS 14.0 | 27-04-06-92 |
| Dopuszczenia |     |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E258476 |
