PRV 8 BL 35X7.5 RT/WS

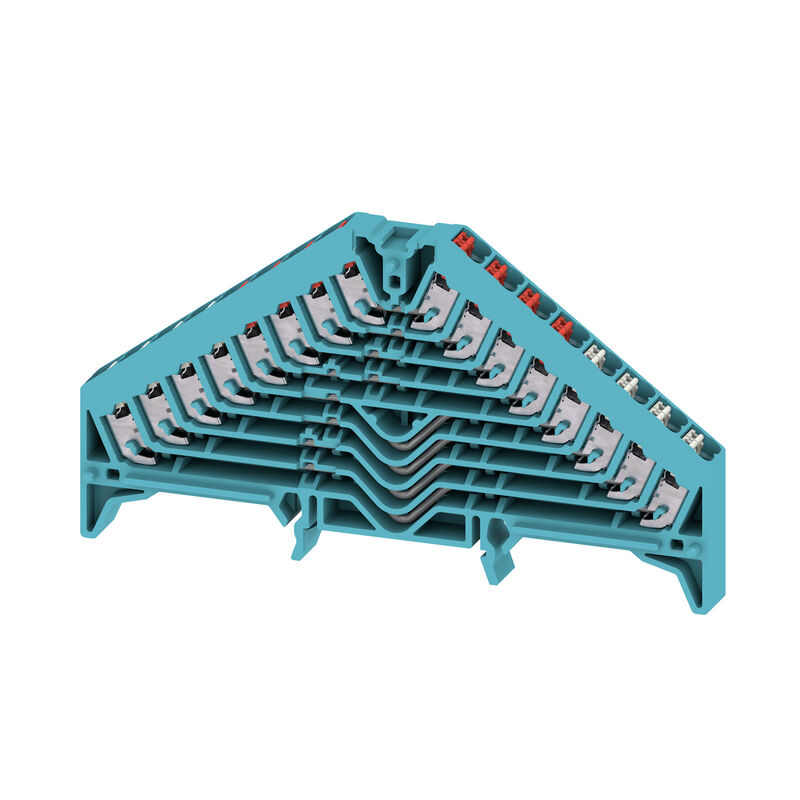

Produktillustration
PRV 8 BL 35X7.5 RT/WS

PRV 8 BL 35X7.5 RT/WS

P-Reihe, Rangierverteiler, Bemessungsquerschnitt: 1.5 mm², Anzahl der Etagen: 8, Anzahl Anschlüsse: 32, Farbe: blau, Farbe Betätigungselemente: rot-weiß, TS 35 x 7.5

Produkt-ID 1267840000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 14 Använda produkter 38
Approvals Allgemeine Bestelldaten Dimensions and weights Temperatures Umweltanforderungen Material data Systemkennwerte 추가 기술 데이터 Conductors for clamping (rated connection) Dati dimensionamento secondo CSA Allmänt Rating data UL névleges adatok Képek a termékekről Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/b4580cc2-0460-4c2d-b9fc-c5c85c041f2f/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Allgemeine Bestelldaten

Utförande
P-Reihe, Rangierverteiler, Bemessungsquerschnitt: 1.5 mm², Anzahl der Etagen: 8, Anzahl Anschlüsse: 32, Farbe: blau, Farbe Betätigungselemente: rot-weiß, TS 35 x 7.5
Art.nr.
1267840000
Typ
PRV 8 BL 35X7.5 RT/WS
GTIN (EAN)
4032248112609
Qty.
20 items

Dimensions and weights

Djup
65,5 mm
Depth (inches)
2,579 inch
Höjd
120 mm
Bygghöjd (tum)
4,724 inch
Bredd
9,2 mm
폭 (인치)
0,362 inch
Net weight
46,42 g

Temperatures

Lagertemperatur
-25 °C...55 °C
Omgivningstemperatur
-5 °C…40 °C
Varaktig driftstemperatur, min.
−50 °C
Varaktig driftstemperatur, max.
130 °C

Umweltanforderungen

RoHS-kompatibilitetsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Material data

Základní materiál
Polycarbonate
Material of operational elements
PBT
Färgkod
blå
Färg manöverelement
röd-vit
Brännbarhetsklass enligt UL 94
V-0

Systemkennwerte

Verze
PUSH IN connection
One end without connector
End cover plate required
Oui
Number of potentials
1
Antal våningar
8
Antal klämställen per våning
4
Antal potentialer per våning
8
Nivåer internt överkopplade
Nej
PE-Anschluss
Nej
Mounting rail
TS 35 x 7.5

추가 기술 데이터

Explosion-tested version
No
Type of mounting
Snap-on

Conductors for clamping (rated connection)

Anslutningsarea, flertrådig, max.
1,5 mm²
Anslutningsarea, flertrådig, min.
0,13 mm²
Anslutningsområde, max.
1,5 mm²
Anslutningsområde, min.
0,13 mm²
Anslutningsriktning
oblicuo
Anslutningstyp
PUSH IN
Antal anslutningar
32
Avisoleringslängd
10 mm
Klingmått
0,6 x 3,5 mm
Ledararea, entrådig, max.
1,5 mm²
Ledararea, entrådig, min.
0,13 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
1,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,13 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
1,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,13 mm²
Ledararea, fintrådig, min.
0,13 mm²
Ledardiameter, AWG, max
AWG 16
Ledardiameter, AWG, min.
AWG 24
Ledardiameter, fintrådig, max.
1,5 mm²

Dati dimensionamento secondo CSA

Certifikat nr. (CSA)
200039-2406089
Ledararea max. (CSA)
16 AWG
Ledararea min. (CSA)
26 AWG
Spänning grupp B (CSA)
300 V
Spänning grupp D (CSA)
300 V
Ström Gr B (CSA)
10 A
Ström Gr D (CSA)
10 A

Allmänt

Ledardiameter, AWG, max
AWG 16
Ledardiameter, AWG, min.
AWG 24
Montageskena obestyckad
TS 35 x 7.5

Rating data

Rated cross-section
1,5 mm²
Rated voltage
250 V
Rated DC voltage
250 V
Nominal current
8 A
Current at maximum wires
10 A
Genomgångsmotstånd enligt IEC 60947-7-x
1,83 mΩ
Rated impulse withstand voltage
4 kV
Power loss in accordance with IEC 60947-7-x
0,56 W
Pollution severity
3
Surge voltage category
III

UL névleges adatok

Certifikat nr (cURus)
E60693
Ledararea min (cURus)
26 AWG
Ledardiameter max (cURus)
16 AWG
Spänning grupp B (cURus)
300 V
Spänning grupp D (cURus)
300 V
Ström grupp B (cURus)
10 A
Ström Gruppr D (cURus)
10 A

Képek a termékekről

Överskrift för figur 02
Illustrazione del prodotto
이미지 부제목-02
Similar to illustration

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-05
ECLASS 15.0
27-25-01-05
