PRZ 24VDC LD 1CO

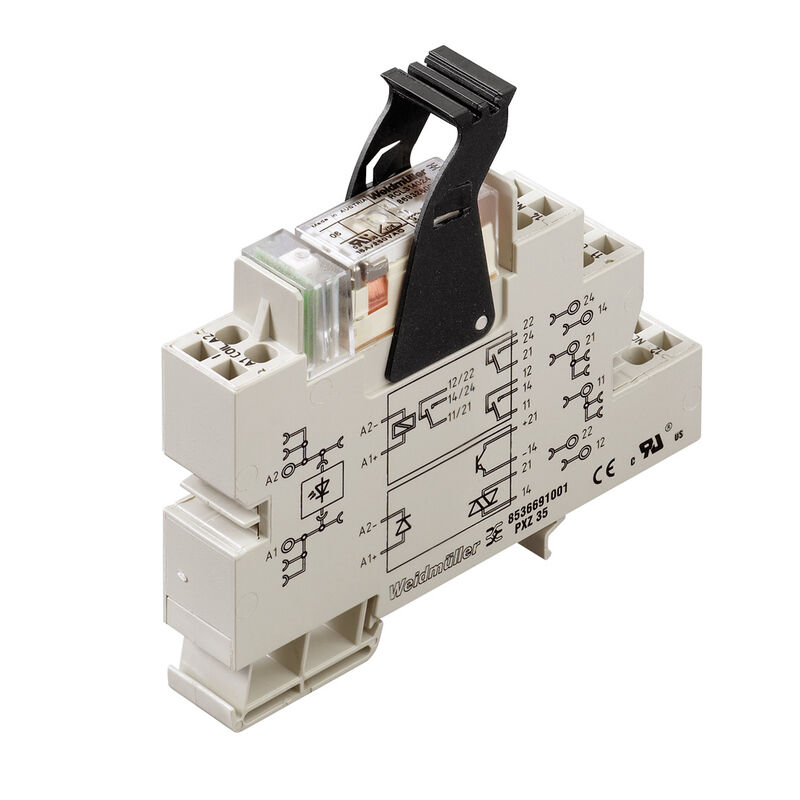

Zdjęcie produktu
Podobny do przedstawionego na ilustracji
PRZ 24VDC LD 1CO
Schemat połączeń

PRZ 24VDC LD 1CO

Ten produkt jest już niedostępny.

Produkt alternatywny: 1479840000

PLUGSERIES, Moduł przekaźnikowy, Liczba styków: 1, zestyk przełączny AgNi 90/10, Znamionowe napięcie sterowania: 24 V DC ±10 %, prąd trwały: 16 A, złącze sprężynowe, Dostępność przycisku testowego: Nie

Nr. produktu 8530691001
Pobierz kartę katalogową Pobieranie produktów Wsparcie inżynieryjne
Akcesoria 3
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego dane znamionowe UL Strona sterownicza Strona obciążenia Dane ogólne Koordynacja izolacji Dalsze szczegóły aprobat / norm Dane przyłączeniowe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E141197

Ogólne dane zamówieniowe

Wersja
PLUGSERIES, Moduł przekaźnikowy, Liczba styków: 1, zestyk przełączny AgNi 90/10, Znamionowe napięcie sterowania: 24 V DC ±10 %, prąd trwały: 16 A, złącze sprężynowe, Dostępność przycisku testowego: Nie
Nr zam.
8530691001
Typ
PRZ 24VDC LD 1CO
GTIN (EAN)
4032248216031
Ilość
10 szt.
Status dostawy
element wycofywany z produkcji
Ostatnia data zamówienia
/Date(1483138800000)/
Produkt alternatywny
[1479840000](~/p/1479840000)

Wymiary i masa

Głębokość
87,5 mm
Głębokość (cale)
3,445 inch
Wysokość
92 mm
Wysokość (cale)
3,622 inch
Szerokość
15,3 mm
Szerokość (cale)
0,602 inch
Masa netto
60,5 g

Temperatury

Temperatura magazynowania
-40 °C...85 °C
Temperatura eksploatacyjna
-40 °C...50
Wilgotność
40°C / 93% wilgotności względnej, bez kondensacji

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne
REACH SVHC
Lead 7439-92-1

dane znamionowe UL

Nr certyfikatu (cURus)
E141197

Strona sterownicza

Znamionowe napięcie sterowania
24 V DC ±10 %
Prąd znamionowy DC
20 mA
moc znamionowa
400 mW
Rezystancja cewki
1440 Ω ± 10 %
Wskazanie statusu
Zielona dioda LED
uk?ad ochronny
Dioda zwrotna

Strona obciążenia

znamionowe napięcie załączające
250 V AC
max. częstotliwość załączania przy obciążeniu znamionowym
0,1 Hz
Napięcie łączeniowe AC, max.
400 V
min. moc włączalna
1 mA @ 24 V
10 mA @ 10 V
100 mA @ 5 V
Początkowy prąd rozruchowy
30 A / 4 s
Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks.
4000 VA
Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks.
384 W @ 24 V
Opóźnienie włączenia
< 9 ms
Opóźnienie wyłączenia
< 7 ms
Typ zestyku
1 zestyk przełączny (AgNi 90/10)
Żywotność mechaniczna
30 X 106 układów

Dane ogólne

Szyna montażowa
TS 35
Dostępność przycisku testowego
Nie
Mechaniczny wskaźnik położenia przełącznika
Nie
Barwny
beżowy
Klasa palności wg UL 94
V-0

Koordynacja izolacji

Napięcie znamionowe
300 V
Stopień zanieczyszczenia
2
Kategoria przepięciowa
III
Odstęp wejście – wyjście po izolacji oraz izolacyjny powietrzny
≥ 8 mm
udarowe napięcie wytrzymywane
6 kV (1,2/50 µs)
Stopień ochrony
IP20

Dalsze szczegóły aprobat / norm

Nr certyfikatu (cURus)
E141197

Dane przyłączeniowe

Metoda wykonywania złącz
złącze sprężynowe
Długość usunięcia izolacji przyłącza pomiarowego
10 mm
Zakres zacisków przyłącza pomiarowego
2,5 mm²
Zakres zaciskania, min.
0,5 mm²
Zakres zaciskania, maks.
2,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, jednodrutowy, max.
2,5 mm²
Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min.
0,5 mm²
Przekrój przyłącza przewodu, z cienkiego drutu, maks.
2,5 mm²

Klasyfikacje

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
