Właściwości

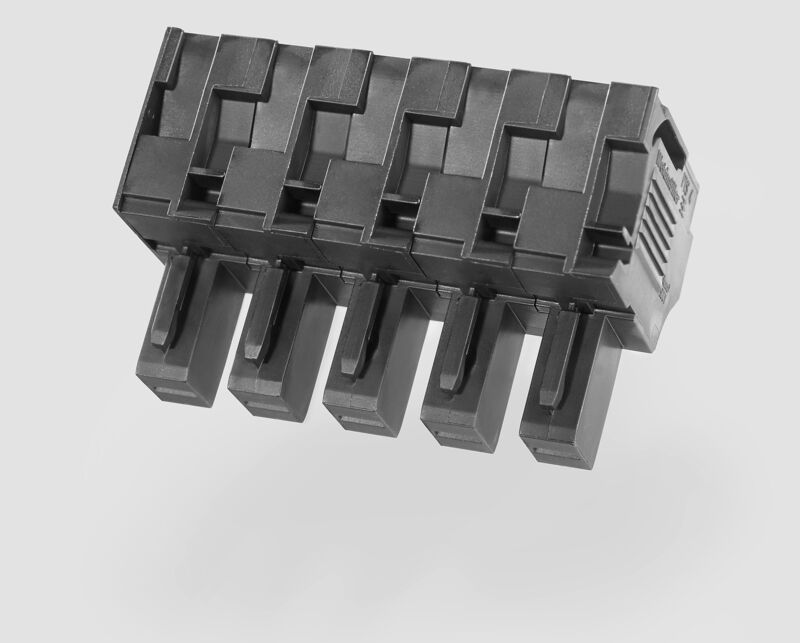

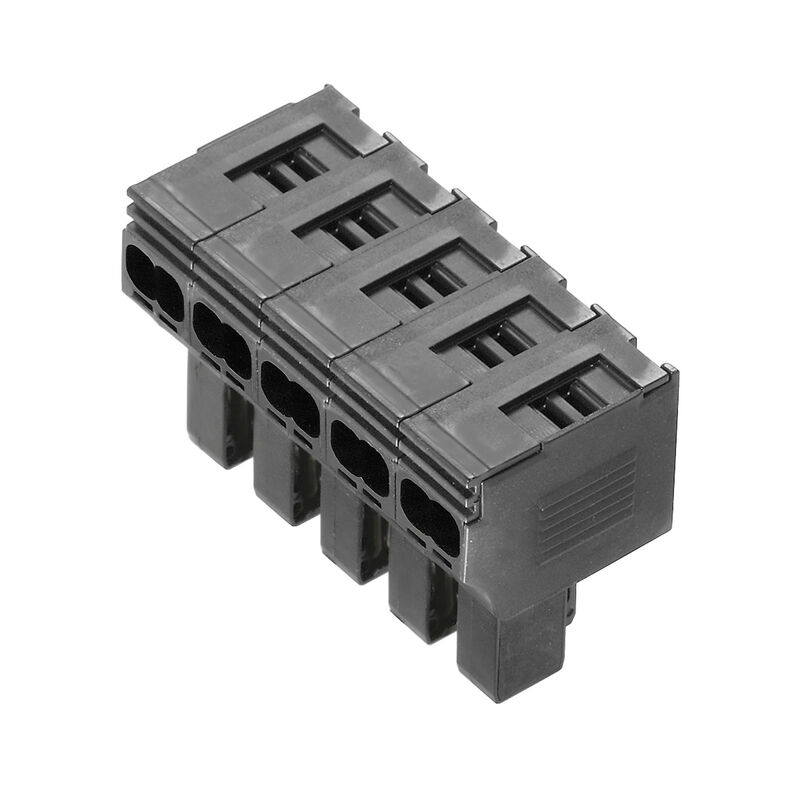

| Wersja | Złącze wtykowe Field Power®, IP20, Poliamid, PUSH IN, Liczba biegunów (tekst): 2 x 5 |
| Nr zam. | 2000240000 |
| Typ | PTDS 4 NE |
| GTIN (EAN) | 4050118387520 |
| Ilość | 10 szt. |
| Głębokość | 36,15 mm |
| Głębokość (cale) | 1,423 inch |
| Wysokość | 27,3 mm |
| Wysokość (cale) | 1,075 inch |
| Szerokość | 55,45 mm |
| Szerokość (cale) | 2,183 inch |
| Masa netto | 4,1 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...80 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| bardzo cienki drut, maks. złącze typu push-in | 4 mm² |
| bardzo cienki drut, min. złącze typu push-in | 0,5 mm² |
| długość usuwanej izolacji, złącze typu push-in | 12 mm |
| Przekrój przyłącza przewodu, przyłącze Push-In, jednodrutowy, max. | 4 mm² |
| Przekrój przyłącza przewodu, przyłącze Push-In, jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu, drobny drut AEH 12mm z kołnierzem z tworzywa sztucznego DIN 46228/1, złącze typu push-in, maks. | 4 mm² |
| przekrój przyłączeniowy przewodu, drobny drut AEH 12mm z kołnierzem z tworzywa sztucznego DIN 46228/1, złącze typu push-in, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu, drobny drut AEH 12mm z kołnierzem z tworzywa sztucznego DIN 46228/4, złącze typu push-in, maks. | 4 mm² |
| przekrój przyłączeniowy przewodu, drobny drut AEH 12mm z kołnierzem z tworzywa sztucznego DIN 46228/4, złącze typu push-in, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu, drobny drut AEH 8mm z kołnierzem z tworzywa sztucznego DIN 46228/1, złącze typu push-in, maks. | 4 mm² |
| przekrój przyłączeniowy przewodu, drobny drut AEH 8mm z kołnierzem z tworzywa sztucznego DIN 46228/1, złącze typu push-in, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu, drobny drut AEH 8mm z kołnierzem z tworzywa sztucznego DIN 46228/4, złącze typu push-in, maks. | 4 mm² |
| przekrój przyłączeniowy przewodu, drobny drut AEH 8mm z kołnierzem z tworzywa sztucznego DIN 46228/4, złącze typu push-in, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu, drobny drut, 2 przewody zaciskane, złącze typu push-in, maks. | 4 mm² |
| przekrój przyłączeniowy przewodu, drobny drut, 2 przewody zaciskane, złącze typu push-in, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu, drobny drut, złącze typu push-in, maks. | 4 mm² |
| przekrój przyłączeniowy przewodu, drobny drut, złącze typu push-in, maks. | 4 mm² |
| przekrój przyłączeniowy przewodu, drobny drut, złącze typu push-in, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu, drobny drut, złącze typu push-in, min. | 0,5 mm² |
| rozmiar ostrza, złącze typu push-in | 3,0 x 0,5 mm |
| Zakres zaciskania, maks. złącze PUSH IN | 4 mm² |
| Zakres zaciskania, min. złącze PUSH IN | 0,5 mm² |
| Dane przyłącza — złącze wtykowe |
|
| Materiał izolacyjny | Poliamid |
| Silikon | Nie |
| Barwny | czarny |
| Stopień ochrony | IP20 |
| Klasa palności wg UL 94 | V-0 |
| rodzaj montażu | wtykany |
| element kodowany | Tak |
| odczep probierczy | 2 mm |
| Liczba biegunów (tekst) | 2 x 5 |
| liczba przyłączy / biegunów | 2 |
| Metoda wykonywania złącz | PUSH IN |
| Kierunek odejścia przewodu | 90° |
| Dane znamionowe wg IEC dla złącza wtykowego |
|
| Dane znamionowe wg UL dla złącza wtykowego |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[UL Certificate FieldPower® terminals and plug-in connectors](https://mdcop.weidmueller.com/mediadelivery/asset/900_252845)
[Manufacturer's Declaration FieldPower® plug-in connectors and HQ adapters](https://mdcop.weidmueller.com/mediadelivery/asset/900_42269) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79696) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2000240000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002943 |
| ETIM 7.0 | EC002943 |
| ETIM 8.0 | EC002943 |
| ETIM 9.0 | EC002943 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E60693 |
