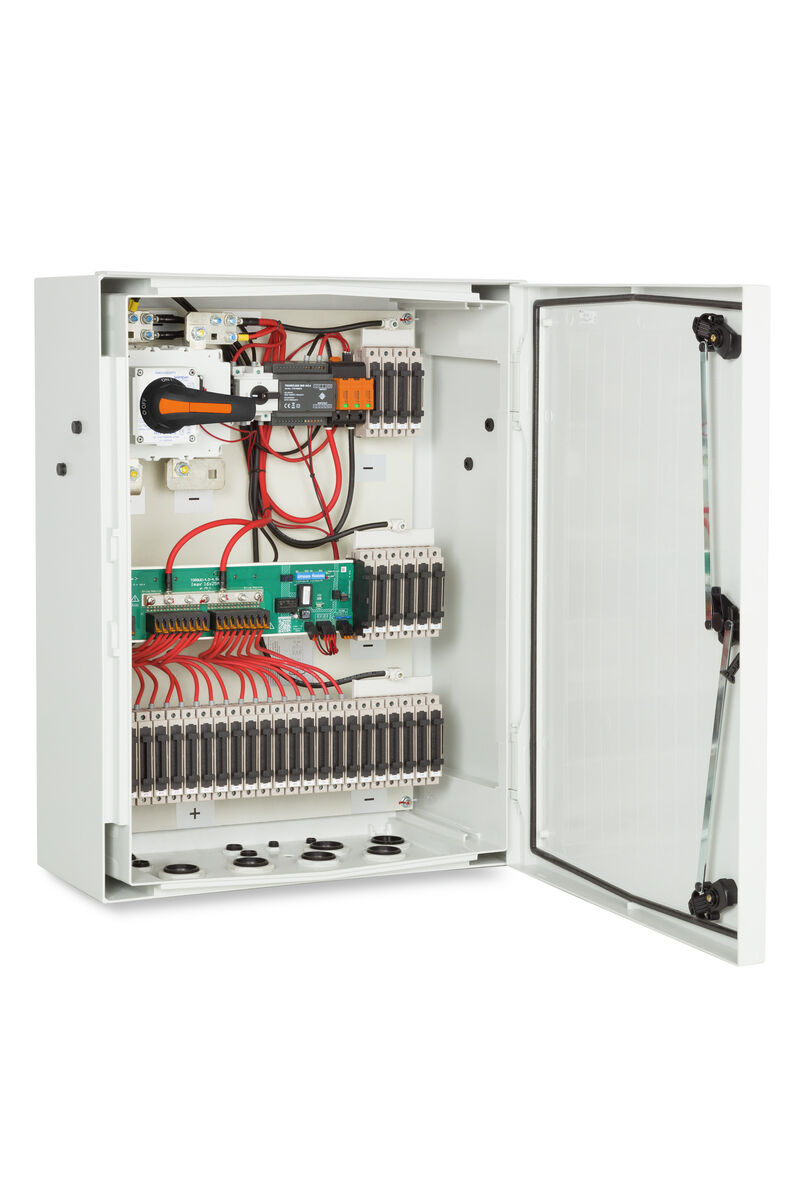

PV 216S0F0C15V0O3T7P015PJP
Fotowoltaika, Zmontowana obudowa, Skrzynka zespolona, Z uchwytem bezpiecznika, Ochrona przeciwprzepięciowa II, Dławnica kablowa, do montażu ściennego, Odłącznik przełącznika, Monitoring prądu
Nr. produktu
8000050566
Właściwości
| Wersja | Fotowoltaika, Zmontowana obudowa, Skrzynka zespolona, Z uchwytem bezpiecznika, Ochrona przeciwprzepięciowa II, Dławnica kablowa, do montażu ściennego, Odłącznik przełącznika, Monitoring prądu |
| Nr zam. | 8000050566 |
| Typ | PV 216S0F0C15V0O3T7P015PJP |
| GTIN (EAN) | 8430243406857 |
| Ilość | 1 szt. |
| Status dostawy | W przyszłości ten artykuł nie będzie już dostępny. |
| Głębokość | 300 mm |
| Głębokość (cale) | 11,811 inch |
| Wysokość | 835 mm |
| Wysokość (cale) | 32,874 inch |
| Szerokość | 635 mm |
| Szerokość (cale) | 25 inch |
| Masa netto | 24 000 g |
| Status zgodności z dyrektywą RoHS | Zgodne |
| REACH SVHC | Lead 7439-92-1 |
| Moc załączalna | 400 A (DC21B 1500 V) |
| Napięcie znamionowe | 1 500 V |
| Ochrona przeciprzepięciowa strona DC |
1500 V typ II ze zdalnym zestykiem
1500 V typ II |
| Ochrona przeciwprzepięciowa strona EIA RS485 (kontrola przewodu) | Tak |
| Uziemienie | Bezpośrednio w VPU |
| bezpiecznik | 10 mm x 85 mm , 15 A |
| liczba wejść | 16 |
| Liczba wejść | 16 |
| Liczba wejść DC | 16 |
| Liczba wpustów kablowych | 11 |
| Pozycja bezpieczników | wejścia dodatnie i ujemne |
| Rodzaj złącza przewód wejściowy DC | złącze śrubowe |
| Standardowy bezpiecznik topikowy | gPV (EN 60269-6) |
| wkładka bezpiecznikowa | 10 x 85 mm |
| Złącze przewód wejściowy DC (+) | złącze śrubowe |
| Złącze przewód wejściowy DC (-) | złącze śrubowe |
| Liczba wyjść DC | 2 |
| Przyłącze styk pomocniczy rozłącznika obciążenia | na cyfrowym wejściu Transclinic xi+ |
| Rodzaj złącza przewód wyjściowy DC | złącze śrubowe |
| Rozłącznik obciążenia ma styk pomocniczy | Tak |
| Złącze przewód wyjściowy DC | M12 |
| Złącze styk pomocniczy ochrony przepięciowej | na cyfrowym wejściu Transclinic xi+ |
| Funkcja monitorowania | poszczególne wejścia |
| Monitoring prądu | Transclinic 16i+ H |
| Monitorowanie napięcia | Transclinic 16i+ H |
| monitorowanie temperatury | Transclinic 16i+ H |
| rodzaj montażu |
montaż naścienny
Płyta montażowa |
| Stopień ochrony | IP65 |
| Normy |
EN 61439-2:2011
IEC 61439-2 ed 3.0 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU Declaration of Conformity Combiner Boxes monitored](https://mdcop.weidmueller.com/mediadelivery/asset/900_216552) |
| Dokumentacja użytkownika | [User Manual PV DC Combiner Boxes](https://mdcop.weidmueller.com/mediadelivery/asset/900_207163) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| ROHS | Zgodny |
