Właściwości
| Wersja | Fotowoltaika, Zmontowana obudowa, Moduł komunikacji, 230 V AC, Ochrona przeciwprzepięciowa I, Zasilany baterią, Monitoring prądu, moduły kontrolne, Monitorowanie napięcia, Monitorowanie wartości granicznej, Skrzynka komunikacyjna, RJ45 |
| Nr zam. | 8000094421 |

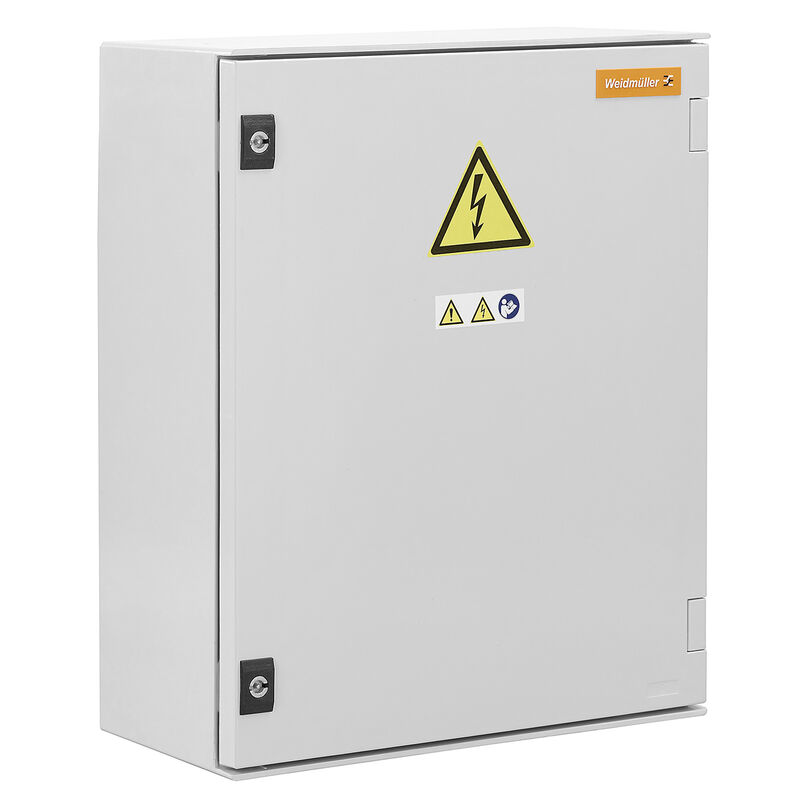

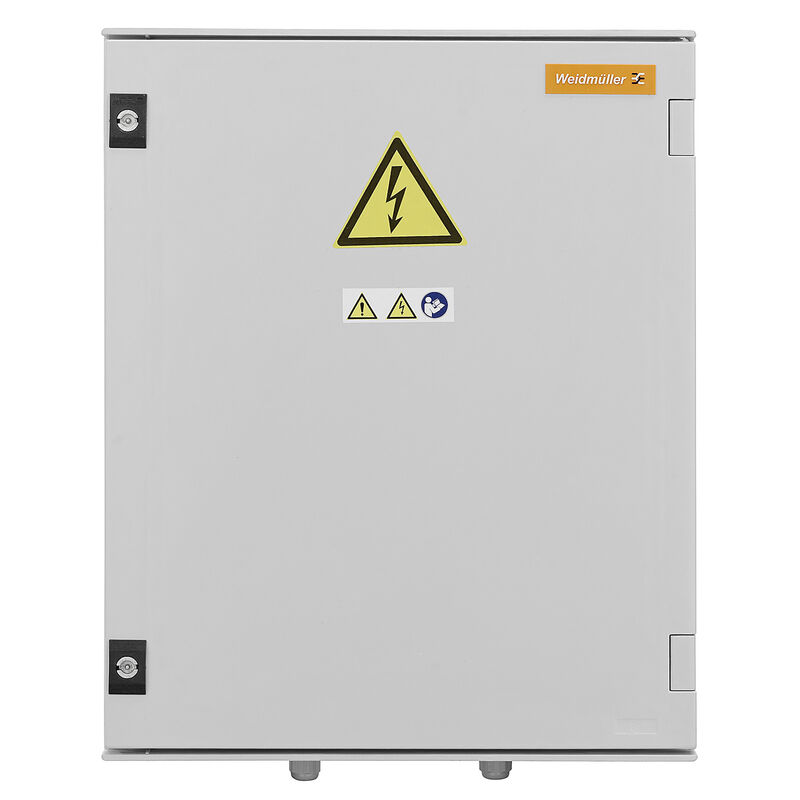

| Typ | PV CUXI06TXU2DXAXWXR1WW |
| GTIN (EAN) | 4064675857105 |
| Ilość | 1 szt. |
| Głębokość | 200 mm |
| Głębokość (cale) | 7,874 inch |
| Wysokość | 530 mm |
| Wysokość (cale) | 20,866 inch |
| Szerokość | 430 mm |
| Szerokość (cale) | 16,929 inch |
| Masa netto | 16 488,771 g |
| Napięcie znamionowe | 230 V |
| Ochrona przeciwprzepięciowa strona EIA RS485 (kontrola przewodu) | Nie |
| Ogranicznik przeciwprzepięciowy strona AC | PU I 1+1 LCF 280 V / 12,5 kA, bez styku pomocniczego |
| Uziemienie | Bezpośrednio w VPU |
| Funkcja monitorowania |

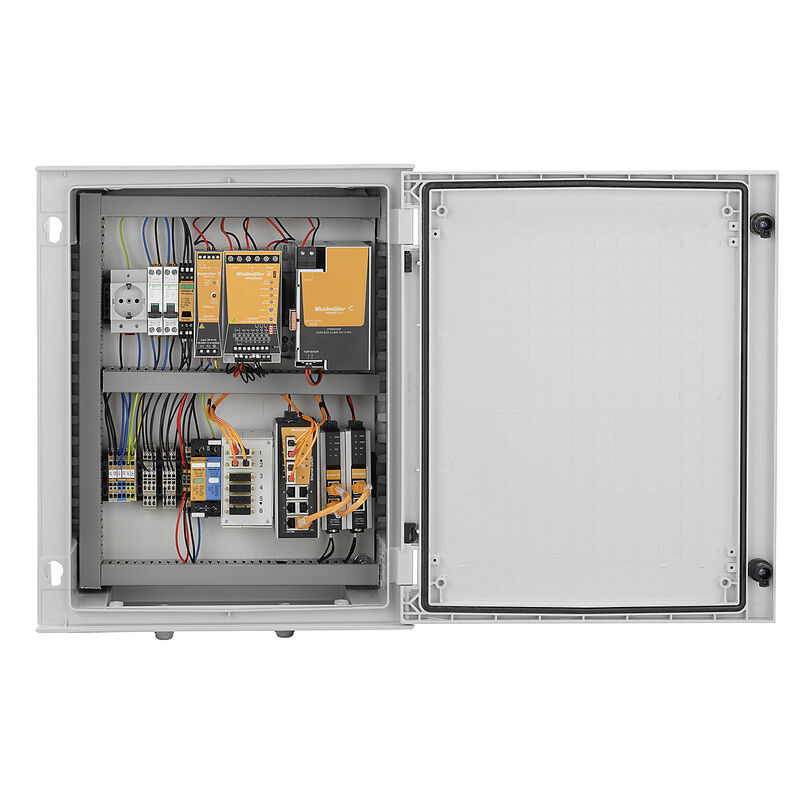

Switch sieciowy zarządzalny Ethernetu przemysłowego z portami RJ45 i wielomodowym SC
Połączenie między urządzeniami obiektowymi a SCADA przez RS-485 |
| Zasilanie | Bateria PRO ECO 72 W 24 V 3 A |
| rodzaj montażu | montaż naścienny |
| Stopień ochrony | IP65 |
| Normy |
IEC 61439-2 ed 3.0
EN 61439-2:2020 |
| Czasokres | 5 lat |
| Materiał izolacyjny | Poliester wzmacniany włóknem szklanym, poliwęglan |
| mocowanie obudowy | nakładki mocujące |
| rodzaj montażu | montaż naścienny |
| udarność | IK 10 Zgodnie z wymaganiami IEC 62262 |
| Miejsce instalacji | Chroniony obszar zewnętrzny (>1 km od morza) |
| Normy |
IEC 61439-2 ed 3.0
EN 61439-2:2020 |
| Stopień ochrony | IP65 |
| Normy |
IEC 61439-2 ed 3.0
EN 61439-2:2020 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of of conformity utility communication boxes](https://mdcop.weidmueller.com/mediadelivery/asset/900_318636) |
| Dane projektowe | [Thermal Report](https://mdcop.weidmueller.com/mediadelivery/asset/900_317228) |
| Dokumentacja techniczna | [Mechanical Drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_317227) |
| Dokumentacja użytkownika | [PV Communication Box User Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_257190) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Dopuszczenia |  |
| ROHS | Zgodny |
