Właściwości

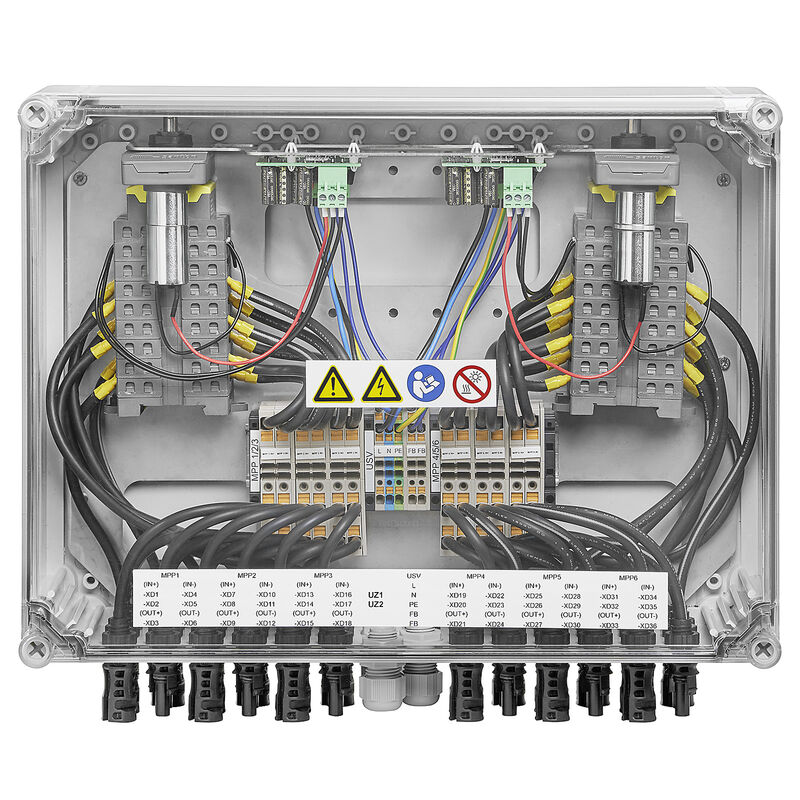

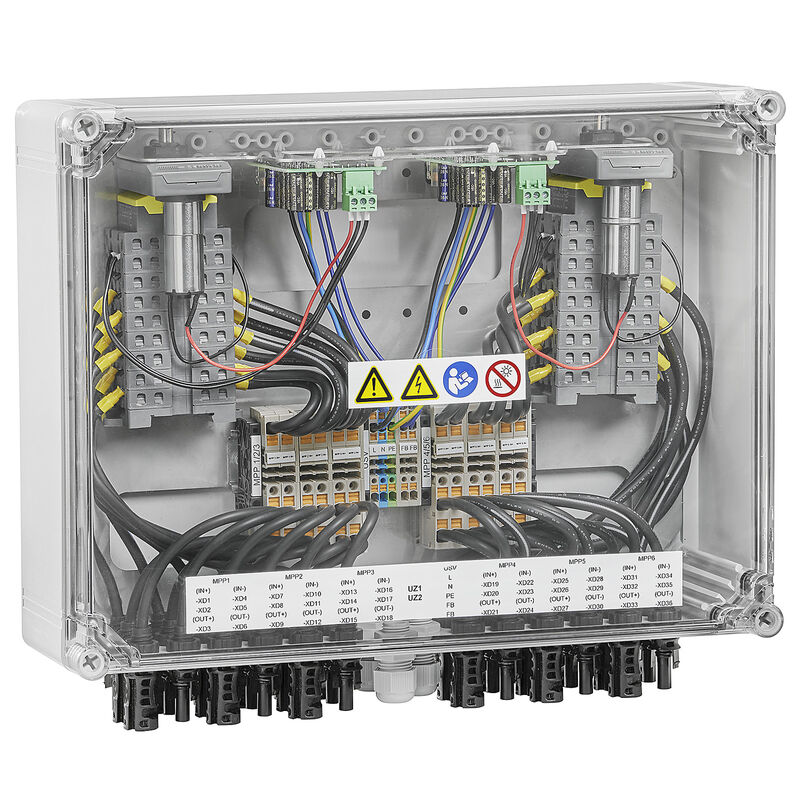

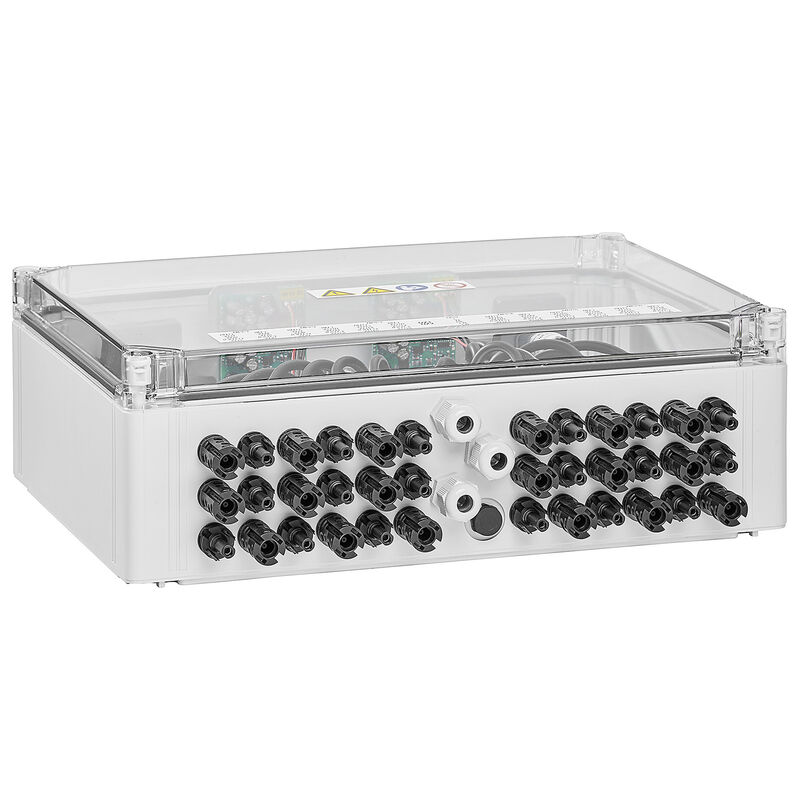

| Wersja | Fotowoltaika, Skrzynka zespolona, Przełącznik strażacki, 1100 V, 6 MPP, 2 wejścia / 1 wyjście na MPP, Odłącznik zdalny, MC4-Evo 2 |
| Nr zam. | 8000111430 |
| Typ | PVC DC 2I 1O 6MPP RD EVO 11 |
| GTIN (EAN) | 4099986875555 |
| Ilość | 1 szt. |
| Głębokość | 132 mm |
| Głębokość (cale) | 5,197 inch |
| Wysokość | 339 mm |
| Wysokość (cale) | 13,346 inch |
| Szerokość | 400 mm |
| Szerokość (cale) | 15,748 inch |
| Masa netto | 6 912 g |
| Temperatura otoczenia | -20 °C...+50 °C |
| Wilgotność | 5...95 % bez obroszenia |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | bdab5698-6a20-4370-8e28-8810d882d01a |
| Czasokres | 5 lat |
| Prąd na maksymalny punkt mocy, maks. | 41 A |
| Znamionowa obciążalność prądowa krótkoterminowa |
|
| Znamionowe napięcie stałe | 1 100 V |
| Materiał izolacyjny | Poliester wzmacniany włóknem szklanym, poliwęglan |
| mocowanie obudowy | Za pomocą stóp montażowych |
| rodzaj montażu | nakładki mocujące |
| Rodzaj przyłącza – przewód | Wtyk MC4-Evo 2 |
| Stopień ochrony | II |
| udarność |
IK08 Zgodnie z wymaganiami IEC 62208
IK 10 Zgodnie z wymaganiami IEC 62262 |
| Miejsce instalacji | Chroniony obszar zewnętrzny (ląd i morze) |
| Stopień ochrony | IP65 |
| Liczba punktów maksymalnej mocy (MPP) | 6 |
| Liczba wejść przewodów na MPP | ≤ 2 |
| Liczba wpustów kablowych | 3 |
| Maks. ilość wejść DC | na układ maksymalnego punktu mocy, 2 wejścia połączone równolegle |
| Typ bezpiecznika | ani wkładki bezpiecznika ani uchwytu bezpiecznika |
| Wejście DC + & - |
|
| Liczba wejść | 12 |
| Maks. ilość wyjść DC | na układ maksymalnego punktu mocy, 1 wyjście |
| Wyjście DC + & - |
|
| Automatyczne ponowne zamykanie po spadku napięcia | Tak |
| Liczba cykli pracy | 10000 |
| Napięcie sterownicze | 100 V AC - 250 V AC 50/60Hz |
| Styk pomocniczy odłącznika zdalnego |
|
| Styk sterujący odłącznika zdalnego |
|
| Typ rozłączenia obwodu zasilania | Wyzwalanie przy zbyt niskim napięciu lub ręczna obsługa przełącznika |
| czas wyłączania | 1,5 s |
| Pobór prądu w przełączniku przesuwnym |
|
| Liczba cykli wyłączania przy prądzie znamionowym | 300 |
| Wykonanie odłącznika | Zdalne rozłączenie w obudowie |
| Zdolność łączeniowa odłącznika |
DC-PV1
IEC 60947-3 |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of conformity for PV fireman switches](https://mdcop.weidmueller.com/mediadelivery/asset/900_307706) |
| Dane projektowe | [Schematic diagram](https://mdcop.weidmueller.com/mediadelivery/asset/900_310869) |
| Dokumentacja użytkownika | [MANUAL PV NEXT RD DE/EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_262445) |
| Biała księga |
[Fact Sheet DE PV Feuerwehrschalter](https://mdcop.weidmueller.com/mediadelivery/asset/900_310692)
[Fact Sheet EN PV Fireman switch](https://mdcop.weidmueller.com/mediadelivery/asset/900_310693) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Dopuszczenia |  |
| ROHS | Zgodny |
