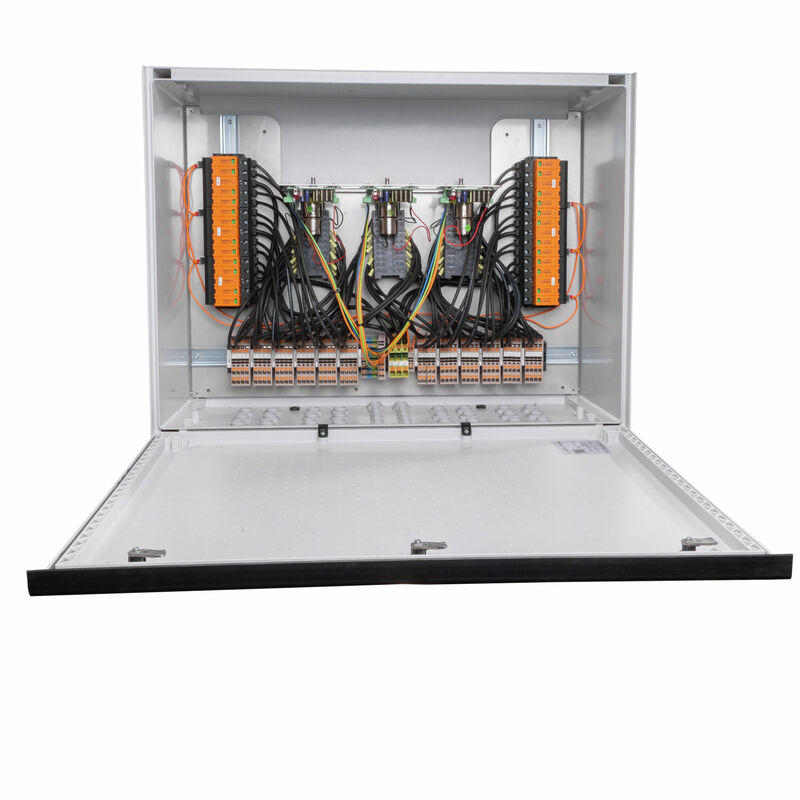

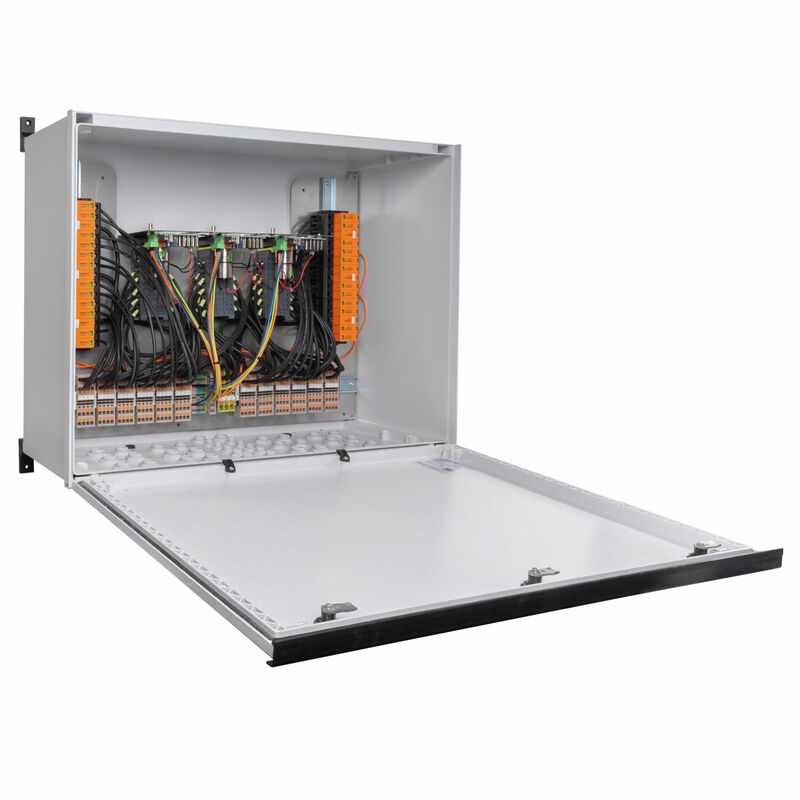

PVC DC 2I 2O 12MPP RD SPD1R CG 11
PVC DC 2I 2O 12MPP RD SPD1R CG 11
PVC DC 2I 2O 12MPP RD SPD1R CG 11

PVC DC 2I 2O 12MPP RD SPD1R CG 11

Fotovoltaikus egységek, Összekötő doboz, Tűzvédelmi kapcsoló, PV Next, 12 MPP, 2 bemenet / 2 kimenet MPP-nként, Túlfeszültség-védelem I/II, Távoli leválasztó, Cable gland, 1100 V

Cikkszám 3149720000
Adatlap letöltése Termékletöltések
Tartozékok 9 Tartozéka 2 Pótalkatrészek 4 Kapcsolódó termékek 26
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek A csomag része Garancia Elektromos jellemzők Ház Általános adatok Bemenetek Kimenetek Távoli leválasztó Túlfeszültség-védelem, DC oldal Besorolások Ajánlati specifikációs lapok

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel

Általános rendelési adatok

Változat
Fotovoltaikus egységek, Összekötő doboz, Tűzvédelmi kapcsoló, PV Next, 12 MPP, 2 bemenet / 2 kimenet MPP-nként, Túlfeszültség-védelem I/II, Távoli leválasztó, Cable gland, 1100 V
Rendelési szám
3149720000
Típus
PVC DC 2I 2O 12MPP RD SPD1R CG 11
GTIN (EAN)
4099987599917
Qty.
1 Darab

Méretek és tömegek

Mélység
307 mm
Mélység (coll)
12,087 inch
Magasság
640 mm
Magasság (coll)
25,197 inch
Szélesség
800 mm
Szélesség (coll)
31,496 inch
Nettó tömeg
29 000 g

Hőmérsékletek

Ambient temperature
-20 °C…50 °C
Páratartalom
5 – 90 % páralecsapódás nem megengedett

A csomag része

Mellékelt tartozékok
  • Árucikk:
    Rögzítőláb
  • Mennyiség:
    4
  • Árucikk:
    Záródugó
  • Mennyiség:
    4

Garancia

Időköz
5 év

Elektromos jellemzők

Névleges DC feszültség
1 100 V
Névleges DC áramerősség csatlakozásonként
  • Áram sztringenként, max.:
    41 A
Névleges rövid idejű áramállóság
  • Névleges áram:
    51,25 A
Áram/maximális teljesítménypont, max.
41 A

Ház

Fedél
Zsanéros ajtó
Felszerelés típusa
Falra szerelés
Ház kiegészítő
Tartólábakon keresztül
String csatlakozási típusa
Belső sorkapocs (tömszelencés átvezetéssel)
Szigetelőanyag
Poliészter üvegszálerősítésű, polikarbonát
Védettségi osztály
II
Ütésállóság
Az IEC 62262 szerint IK10

Általános adatok

Installation location
Védett kültéri terület (a tengertől mért távolság >1 km)
Szabványok
EN 61439-2
OVE-Directive R 11-1:2022-05-01
EN 61643-31
Védelmi osztály
IP65

Bemenetek

Biztosíték típusa
Sem biztosítóbetét sem tartó
Csőbemenetek száma
30
DC-bemenet + és –
  • Vezetékcsatlakozás:
    • Csatlakozás típusa:
      PUSH IN aktuátorral
    • Vezetékkeresztmetszet, min.:
      4 mm²
    • Huzalkeresztmetszet, max.:
      6 mm²
  • Kábelbevezetés:
    • Kábelbevezetések száma:
      24
    • Kábelátmérő, min.:
      4 mm
    • Kábelátmérő, max.:
      9 mm
    • Kábelcsavarzat:
      M 25
DC-bemenetek max. száma
maximális teljesítménypontonként 2 bemenet, párhuzamosan kötve
Funkcionális földelés-csatlakozó
  • Kábelbevezetés:
    • Kábelbevezetések száma:
      2
    • Kábelátmérő, min.:
      5 mm
    • Kábelátmérő, max.:
      10 mm
    • Kábelcsavarzat:
      M 16
  • Vezetékcsatlakozó:
    • Csatlakozás típusa:
      PUSH IN aktuátorral
    • Flexibilis, max. H05(07) V-K:
      25 mm²
    • érvéghüvellyel, DIN 46228 1. rész, max.:
      16 mm²
Fuses
Nem
Maximális teljesítménypontok (MPP) száma
12
String bemenetek száma/MPP
≤ 2
Túlfeszültség-védelem segédérintkező
  • Kábelbevezetés:
    • Kábelbevezetések száma:
      2
    • Kábelátmérő, min.:
      5 mm
    • Kábelátmérő, max.:
      10 mm
    • Kábelcsavarzat:
      M 16
  • Vezetékcsatlakozó:
    • Csatlakozás típusa:
      PUSH IN aktuátorral
    • Flexibilis, max. H05(07) V-K:
      2,5 mm²
    • érvéghüvellyel, DIN 46228 1. rész, max.:
      2,5 mm²
Bemenetek száma
24

Kimenetek

DC-kimenet + és –
  • Vezetékcsatlakozás:
    • Csatlakozás típusa:
      PUSH IN aktuátorral
    • Vezetékkeresztmetszet, min.:
      4 mm²
    • Huzalkeresztmetszet, max.:
      6 mm²
DC-kimenetek max. száma
maximális teljesítménypontonként 2 kimenet, párhuzamosan kötve

Távoli leválasztó

Automatikus visszazáródás feszültségesés után
Igen
Működtetési ciklusok száma
10000
Vezérlőfeszültség
100 V AC - 250 V AC 50/60Hz
Távoli leválasztó segédérintkező
  • Kábelbevezetés:
    • Kábelbevezetések száma:
      1
  • Vezetékcsatlakozó:
    • Csatlakozás típusa:
      PUSH IN aktuátorral
    • Flexibilis, max. H05(07) V-K:
      2,5 mm²
    • érvéghüvellyel, DIN 46228 1. rész, max.:
      2,5 mm²
Távoli leválasztó vezérlő érintkező
  • Kábelbevezetés:
    • Kábelbevezetések száma:
      1
  • Vezetékcsatlakozó:
    • Csatlakozás típusa:
      PUSH IN aktuátorral
    • Flexibilis, max. H05(07) V-K:
      2,5 mm²
    • érvéghüvellyel, DIN 46228 1. rész, max.:
      2,5 mm²
Az áramkör megszakításának típusa
Feszültség alatti kioldás
Kikapcsolási idő
1,5 s
Kapcsoló áramfelvétele
  • Kapcsoló típusa:
    Tűzvédelmi kapcsoló
  • Áramfelvétel, megjegyzés:
    A csúcsáram csak rövid időre jelenik meg, amikor a tűzvédelmi kapcsoló kondenzátorait előzőleg teljesen kisütötték.
  • Csúcs áramfelvétel:
    900 mA
  • Folyamatos áramfelvétel:
    90 mA
Megszakító ciklusok száma (névleges áram)
300
Leválasztó kapcsoló megvalósítás
Távoli leválasztó a készülékházban
Leválasztó kapcsoló kapacitása
DC-PV1

Túlfeszültség-védelem, DC oldal

I rövidzárlati áramSCPV
11 000 A
Kisülési áram In (8/20 µs)
20 kA
Készenléti teljesítményfelvétel, PC
<0,2 W
Maximális folyamatos üzemi feszültség, DC UCPV mód (+ / -), (- / PE), (+ / PE)
1 100 V
PV rendszer feszültség (Ucpv), max.
1 100 V
Requirements class
I./II. típus
Szabványok
EN 61439-2
OVE-Directive R 11-1:2022-05-01
EN 61643-31
Teljes levezetőáram (lösszes) (10 / 350 µs)
10 kA
Teljes levezetőáram (lösszes) (8 / 20 µs)
50 kA
Túlfeszültség-védelem, DC oldal
1000 V I+II. típus
U védelmi szintp (+/- , -/PE , +/PE)
≤ 3.8 kV
U védelmi szintp (+/-)
≤ 3.8 kV
U védelmi szintp (+/PE)
≤ 3.8 kV
U védelmi szintp (-/PE)
≤ 3.8 kV
Villám mérési áram Iimp (10/350 µs)
5 kA

Besorolások

ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92

Ajánlati specifikációs lapok

Hosszú specifikáció

Combiner box for inverters with Fireman switch and surge protection for the connection to 12 MPP tracker.
Suitable for remote disconnection of the DC side by the fire department according to VDE-AR-E2100-712.
Max. string voltage Uoc: 1100 VDC

Integrated surge protection with class I+II combined arresters with signal contact.
Suitable for protection against overvoltages in a photovoltaic system according to DIN CLC/TS 51643-32.

MPP1:
2 inputs, connection via M25 cable gland with multiple sealing inserts. PUSH IN connection / single-wire, multi-wire, with/without ferrule.
2 outputs, connection via M25 cable gland with multiple sealing inserts. PUSH IN connection / single-wire, multi-wire, with/without ferrule.

MPP2 to 12:
identical to MPP1

DC fireman switch:
Switching off by undervoltage tripping.
Switching off by reaching a temperature of ≥ 100 °C in the housing.
Automatic reconnection after the control voltage (230 V AC) is applied again.
With signal contact.

Connection of the fireman switch control line 230 VAC via M16 cable glands (Clamping range 5-10 mmØ) max. conductor cross-section: 1.5 mm².
Connection of the signal contact 24 VDC (max. 300 mA) via M16 cable glands (Clamping range 5-10 mmØ) max. conductor cross-section: 1.5 mm².
Protection class: IP65.
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 678.5x800x327 mm.

Approval according to low voltage switchgear IEC 61439-1 and EN 61439-2
