Właściwości
| Wersja | RIDERSERIES RCM, Przekaźniki, Liczba styków: 2, zestyk przełączny AgNi, Znamionowe napięcie sterowania: 48 V AC, prąd trwały: 12 A, złącze wtykowe, Dostępność przycisku testowego: Tak |
| Nr zam. | 8689780000 |
| Typ | RCM270548 |
| GTIN (EAN) | 4032248360451 |
| Ilość | 10 szt. |

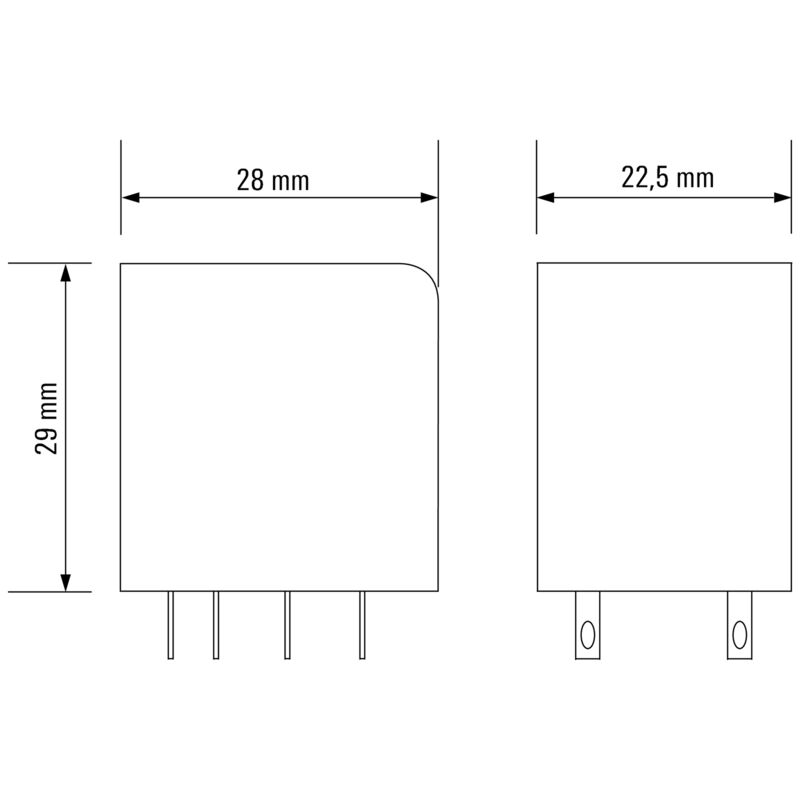

| Głębokość | 29 mm |
| Głębokość (cale) | 1,142 inch |
| Wysokość | 28 mm |
| Wysokość (cale) | 1,102 inch |
| Szerokość | 22,5 mm |
| Szerokość (cale) | 0,886 inch |
| Masa netto | 28,8 g |
| Temperatura magazynowania | -40 °C...85 °C |
| Temperatura eksploatacyjna | -40 °C...70 °C |
| Wilgotność | 40°C / 93% wilgotności względnej, bez kondensacji |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Nr certyfikatu (cURus) | E522350 |

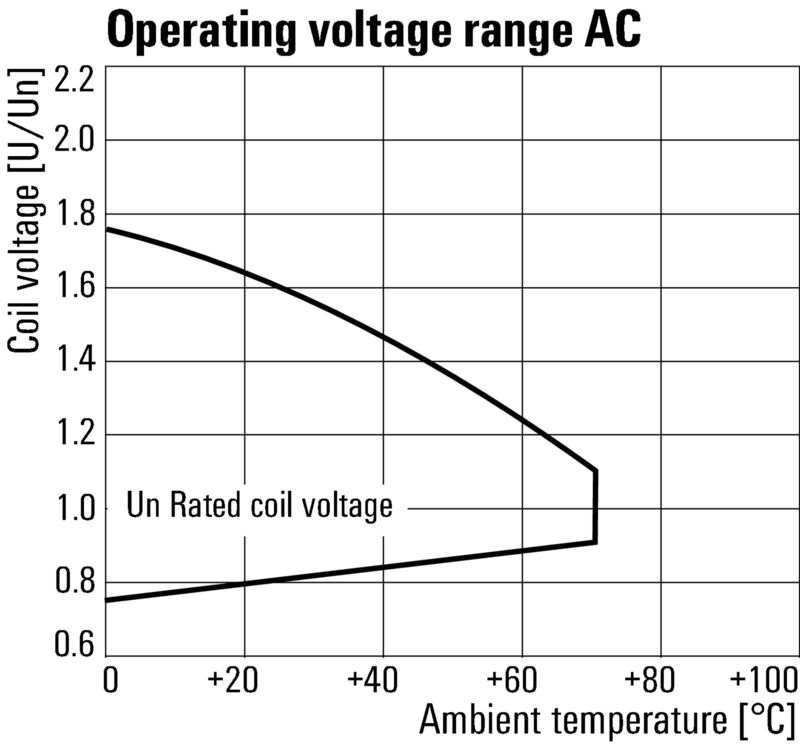

| Znamionowe napięcie sterowania | 48 V AC |
| Prąd znamionowy AC | 20.8 mA |
| moc znamionowa | 1000 mVA |
| Rezystancja cewki | 777 Ω ± 10 % |
| Wskazanie statusu | Nie |
| znamionowe napięcie załączające | 240 V AC |

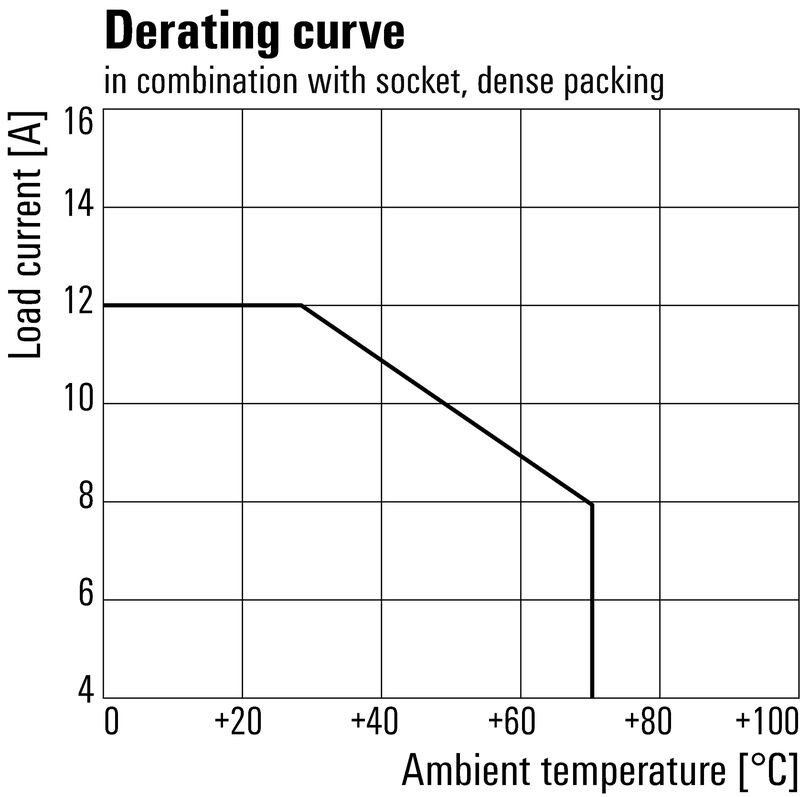

| Ciągły prąd | 12 A |
| max. częstotliwość załączania przy obciążeniu znamionowym | 0,1 Hz |
| Napięcie łączeniowe AC, max. | 250 V |
| min. moc włączalna |
1 mA @ 24 V
10 mA @ 12 V 100 mA @ 5 V |
| Początkowy prąd rozruchowy | 24 A / 20 ms |
| Obciążalność przy napięciu przemiennym (obciążenie rezystancyjne), maks. | 3000 VA |
| Obciążalność przy napięciu stałym (obciążenie rezystancyjne), maks. | 288 W @ 24 V |
| Opóźnienie włączenia | ≤ 15 ms |
| Opóźnienie wyłączenia | ≤ 10 ms |
| Typ zestyku | 2 zestyk przełączny (AgNi) |
| Żywotność mechaniczna |
Cewka AC 20 x 106 cykli przełączania
Cewka DC 30 x 106 cykli przełączania |
| Dostępność przycisku testowego | Tak |
| Wersja przycisku testowego |
Przycisk testowy z blokadą
Przycisk testowy bez blokady |
| Mechaniczny wskaźnik położenia przełącznika | Tak |
| Barwny | transparentny |
| Klasa palności wg UL 94 | V-2 |
| Napięcie znamionowe | 250 V |
| Stopień zanieczyszczenia | 2 |
| Kategoria przepięciowa | III |
| grupa materiałów izolacyjnych | IIIa |
| odstęp izolacyjny powierzchniowy i powietrzny strona sterowania - strona obciążenia | ≥ 4 mm |
| wytrzymałość napięciowa strona sterowania - strona obciążenia | 2,5 KVeff / 1 min. |
| Wytrzymałość dielektryczna sąsiadujących styków | 2,5 KVeff / 1 min. |
| Wytrzymałość dielektryczna otwartego styku | 1,2 kVefekt. / 1 min. |
| udarowe napięcie wytrzymywane | 5 kV (1,2/50 µs) |
| Stopień ochrony | IP20 |
| Nr certyfikatu (CSA) | 249409-2426937 |
| Nr certyfikatu (VDE) | 40011762 |
| Nr certyfikatu (cURus) | E522350 |
| Metoda wykonywania złącz | złącze wtykowe |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35350) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_55074) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.8689780000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8689780000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| Dopuszczenia |     |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E522350 |
