Właściwości
| Wersja | Cewka Rogowskiego, Średnica: 125 mm, Długość kabla: 1.5 m, 100…5000 A, Wyjście : Sygnał mV |
| Nr zam. | 2593380000 |
| Typ | RCMA-B22-D125-1.5 |
| GTIN (EAN) | 4050118647808 |
| Ilość | 1 szt. |

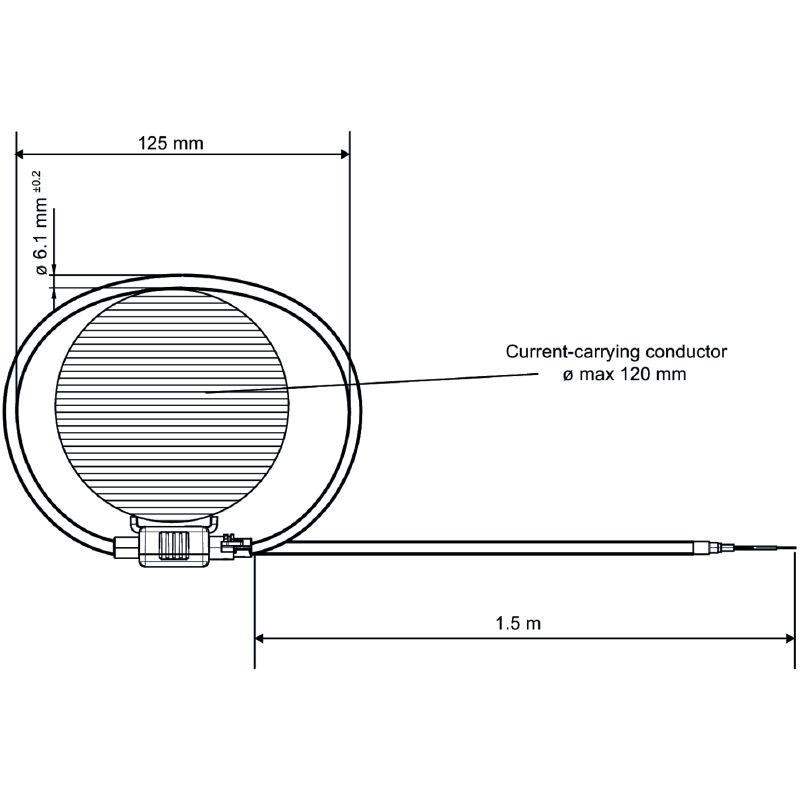

| Średnica | 125 mm |
| Masa netto | 130 g |
| Temperatura magazynowania | -40 °C...80 °C |
| Temperatura eksploatacyjna | -40 °C...80 °C |
| Wilgotność przy temperaturze pracy | 5 – 90% (bez kondensacji) |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| rodzaj przewodu | Tylko przewodniki z izolacją |
| Przewodnik okrągły | 125 mm |
| Miejsce instalacji | Do zastosowania wewnątrz pomieszczeń |
| błąd pomiarowy | <± 0,5% (wartości końcowej zakresu pomiarowego) |
| klasa dokładności | 0,5 |
| Napięcie wtórne |
22,5 mV (@ 50Hz Iprimary = 1 kA)
30 V (max) |
| Nominalny stosunek zwojów | 44,44 kA/V |
| pasmo częstotliwości | 50...60 Hz |
| Przesunięcie fazy | 0,004 ° |
| Prąd pierwotny | 5 000 A |
| Temperatura przewodu uzwojenia pierwotnego | 105 °C |
| Długość kabla | 1,5 m |
| Rezystancja cewki | 81 Ω |
| Stopień ochrony | IP57 |
| Średnica kabla | 6.1 mm |
| Konfiguracja | brak |
| Liniowość | błąd nieliniowości |
| standard |
IEC 61010-1: 2010
IEC 61869-1: 2007 IEC 61869-2: 2012 IEC 61869-6: 2016 IEC 61869-10: 2017 UL 61010-1 |
| Stopień ochrony | IP57 |
| Kategoria przepięciowa | III |
| klasa dokładności | 0,5 |
| Napięcie izolacji | 7,4 kVwart. skut.(50 Hz, 1 min) |
| Odporność na prądy pełzające (CTI) | 600 |
| standard |
IEC 61010-1: 2010
IEC 61869-1: 2007 IEC 61869-2: 2012 IEC 61869-6: 2016 IEC 61869-10: 2017 UL 61010-1 |
| Stopień zanieczyszczenia | 2 |
| udarowe napięcie wytrzymywane | 12,8 kV (1,2/50 ms) |
| znamionowe napięcie izolacji |
1000 V, wzmocniona izolacja zgodnie z normą IEC 61010-1, KAT. III, PD2
1000 V, podstawowa izolacja zgodnie z normą IEC 61010-1, KAT. IV, PD2 600 V, wzmocniona izolacja zgodnie z normą IEC 61010-1, KAT. IV, PD2 |
| Informacje produktowe |
Cewka Rogowskiego RCMA-B22-DXX jest przeznaczona do elektronicznych pomiarów prądu przemiennego. Cewkę Rogowskiego wolno używać tylko z przetwornikiem pomiarowym RCMC-5000-XX. Opis działania Obwód pierwotny (obwód mocy) oraz obwód wtórny (obwód pomiarowy) są separowane galwanicznie przez cewkę Rogowskiego. Pomiary prądu mogą być wykonywane w szerokim zakresie natężeń w obwodzie pierwotnym bez pogarszania dokładności, ponieważ nie występuje efekt nasycenia. Właściwości |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_90712) |
| Dokumentacja użytkownika | [Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_184659) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002475 |
| ETIM 7.0 | EC002475 |
| ETIM 8.0 | EC002475 |
| ETIM 9.0 | EC002475 |
| ECLASS 9.0 | 27-21-01-23 |
| ECLASS 9.1 | 27-21-01-23 |
| ECLASS 10.0 | 27-21-01-23 |
| ECLASS 11.0 | 27-21-01-23 |
| ECLASS 12.0 | 27-21-01-23 |
| ECLASS 13.0 | 27-21-01-23 |
| ECLASS 14.0 | 27-21-01-23 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E469563 |
