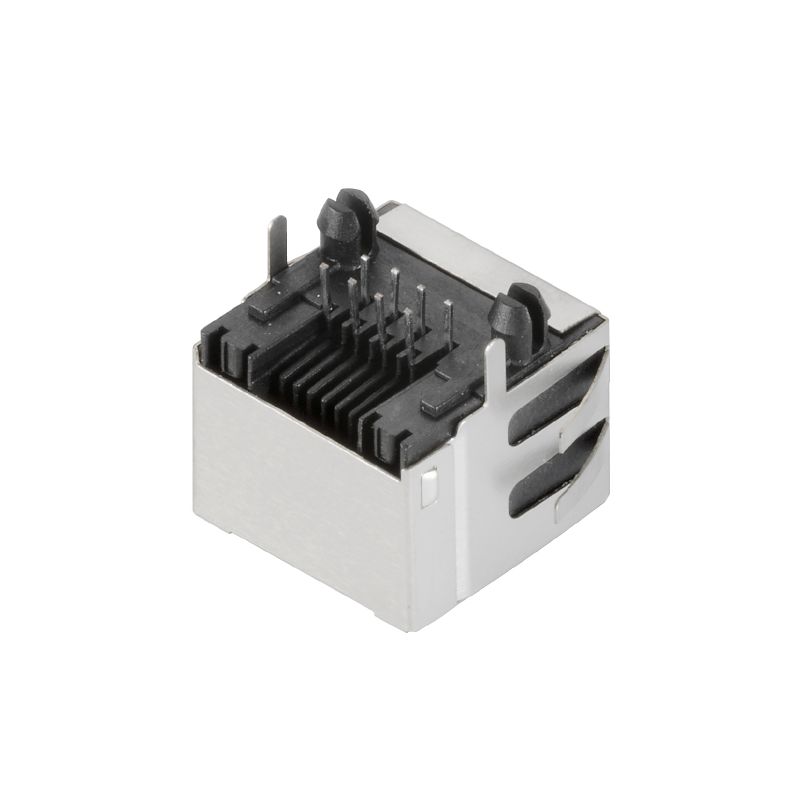

RJ45C5 T1U 2.8E4N TY
Złącze wtykowe do druku, Gniazda RJ45, Cat. 5 , Połączenie lutowane THR, 90°, Opcja zatrzaskiwania: góra, Zaciski ekranu: 6 tabs, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Nie, Liczba biegunów: 8, Taca (montaż ręczny)
Właściwości
| Wersja | Złącze wtykowe do druku, Gniazda RJ45, Cat. 5 , Połączenie lutowane THR, 90°, Opcja zatrzaskiwania: góra, Zaciski ekranu: 6 tabs, 30...80 µ" Ni / ≥ 30 µ" Au , LED: Nie, Liczba biegunów: 8, Taca (montaż ręczny) |
| Nr zam. | 2562920000 |
| Typ | RJ45C5 T1U 2.8E4N TY |
| GTIN (EAN) | 4050118571943 |
| Ilość | 140 szt. |
| opakowanie | Taca (montaż ręczny) |

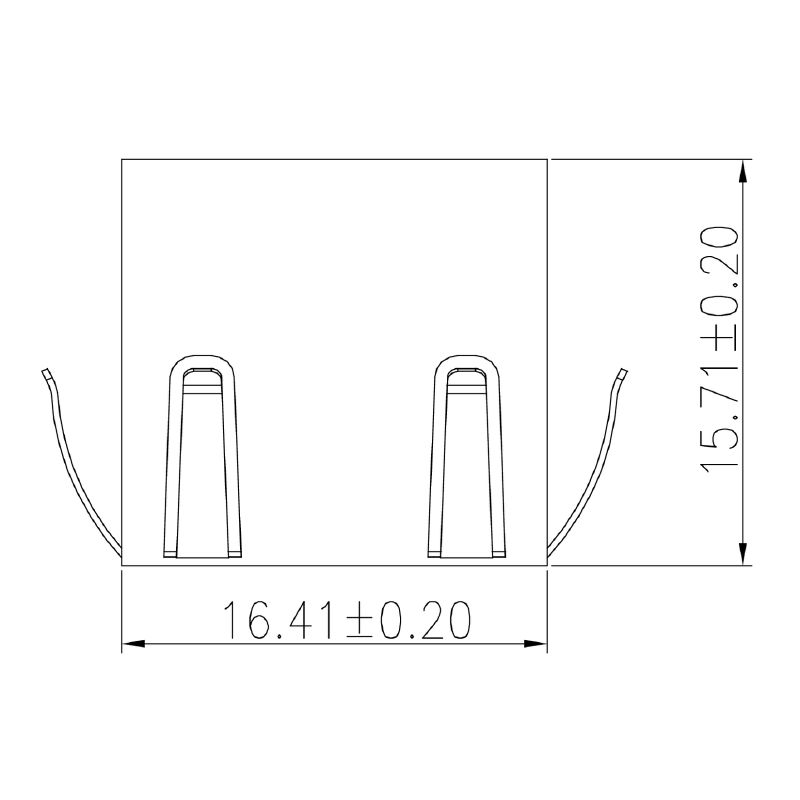

| Głębokość | 15,71 mm |
| Głębokość (cale) | 0,619 inch |
| Wysokość | 15,86 mm |
| Wysokość (cale) | 0,624 inch |

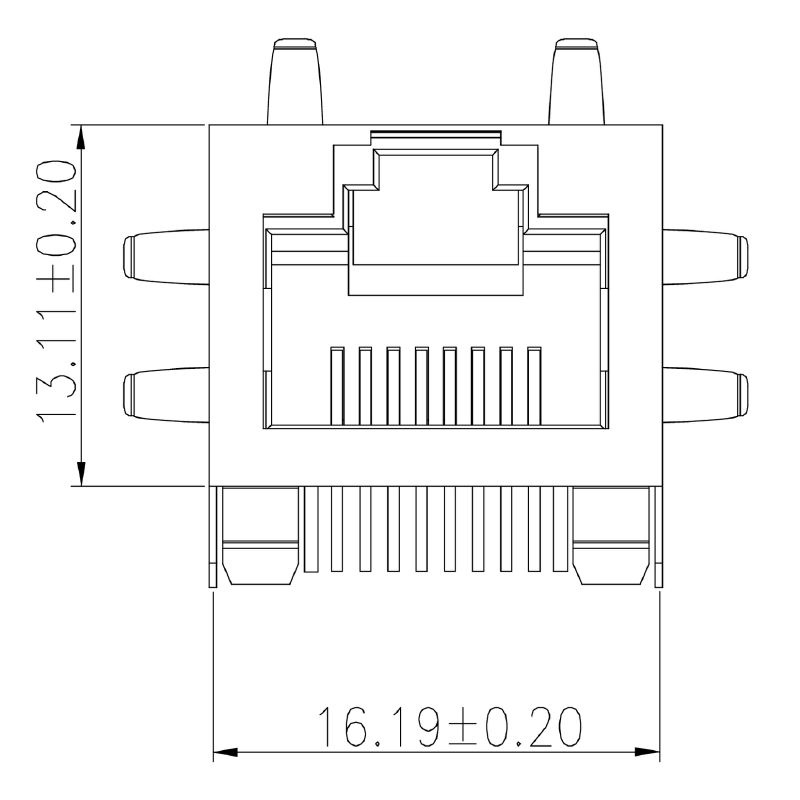

| Najmniejsza wysokość montażu | 13,11 mm |
| Szerokość | 16,41 mm |
| Szerokość (cale) | 0,646 inch |
| Masa netto | 2,379 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Cykle wpinania | 750 |

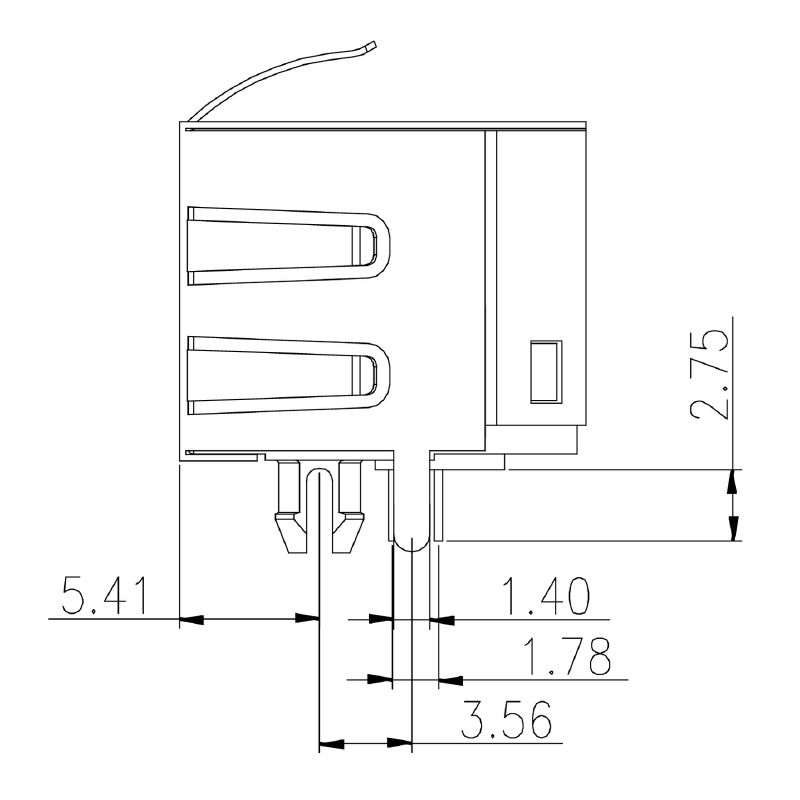

| Długość kołka lutowniczego (l) | 2,75 mm |
| Ekranowanie | Tak |
| Kategoria | Cat. 5 |
| Klasa mocy | Cat. 5 |
| kąt odejścia | 90° |
| LED | Nie |
| Liczba biegunów | 8 |
| liczba kołków lutowanych na biegun | 1 |
| Materiał ekranu | mosiądz |
| montaż na płytce drukowanej | Połączenie lutowane THR |
| Okablowanie | 8-żyłowy |
| Opcja zatrzaskiwania | góra |
| Powierzchnia ekranu | niklowany |
| Proces lutowania |
Lutowanie ręczny
Lutowanie falowe |
| Raster w calach (P) | 0,05 " |
| Raster w mm (P) | 1,27 mm |
| Rodzaj przyłącza | Połączenie lutowane |
| Rodzina produktów | OMNIMATE Data - gniazdo modułowe RJ45 |
| Stopień ochrony | IP20 |
| Tolerancja długości kołka lutowniczego |
|
| Tolerancja długości kołka lutowniczego | +0,2 / -0,2 mm |
| Tolerancja pozycjonowania kołka lutowniczego | ± 0,1 mm |
| Tolerancja średnicy otworu oczka lutowniczego (D) | ± 0,1 mm |
| Wymiary kołka lutowniczego | ośmiokątny |
| Zaciski ekranu | 6 tabs |
| Średnica otworu oczka lutowniczego (D) | 0,9 mm |
| napięcie znamionowe | 125 V |
| PoE / PoE+ | zgodnie z IEEE 802.3at |
| Prąd znamionowy | 1,5 A |
| Wytrzymałość izolacji | ≥ 500 MΩ |
| Wytrzymałość napięciowa styk / ekran | 1500 V DC |
| Wytrzymałość napięciowa styk / styk | 1000 V DC |
| Norma dot. łączników wtykowych | IEC 60603-7-51 |
| Materiał izolacyjny | PA 66 |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | II |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 500 |
| Wytrzymałość izolacji | ≥ 500 MΩ |
| Klasa palności wg UL 94 | V-0 |
| podstawowy materiał styku | Fosforo-brąz |
| Materiał styków | Stop Cu |
| Powierzchnia styku | Złoto na niklu |
| Struktura warstwowa wtyku | 30...80 µ" Ni / ≥ 30 µ" Au |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 85 °C |
| Temperatura pracy, min. | -40 °C |
| Temperatura pracy, max. | 85 °C |
| opakowanie | Taca (montaż ręczny) |
| Długość VPE | 316 mm |
| Szerokość VPE | 190 mm |
| Wysokość VPE | 67 mm |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212094) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2562920000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | Zgodny |
