Właściwości
| Wersja | Interfejs, RS, 2-drutowe, złącze śrubowe |
| Nr zam. | 9448020000 |

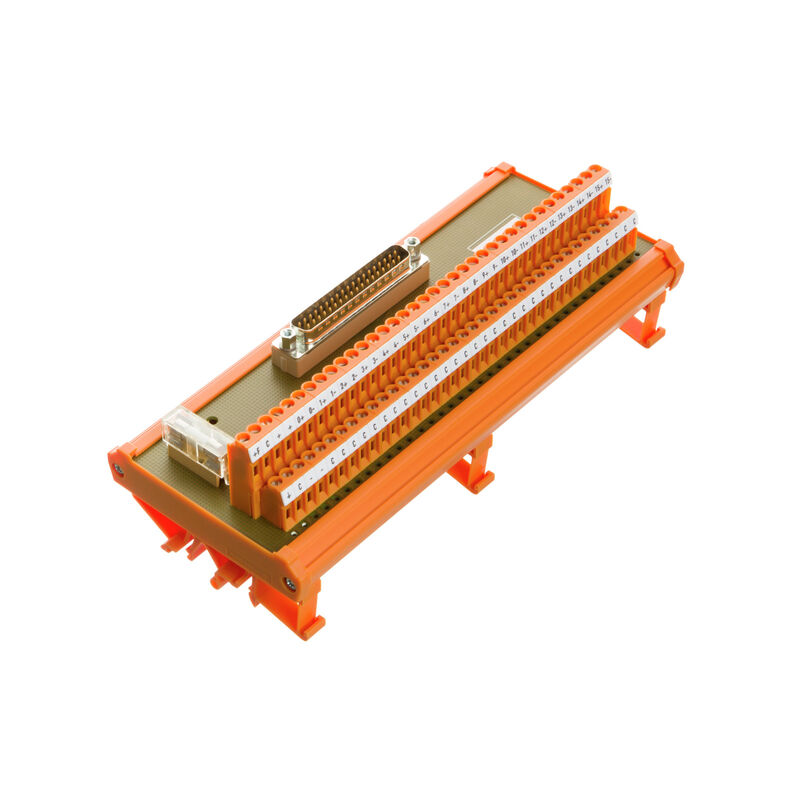

| Typ | RS 16AIO DP SD S |
| GTIN (EAN) | 4032248253319 |
| Ilość | 1 szt. |
| Głębokość | 81 mm |
| Głębokość (cale) | 3,189 inch |
| Wysokość | 87 mm |
| Wysokość (cale) | 3,425 inch |
| Szerokość | 205 mm |
| Szerokość (cale) | 8,071 inch |
| Masa netto | 394 g |
| Temperatura magazynowania | -40...60 °C |
| Temperatura eksploatacyjna | -20...50 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6aI, 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| Prąd znamionowy IN | 0,5 A |
| Temperatura pracy UL, maks. | 25 °C |
| Temperatura pracy UL, min. | 0 °C |
| Prąd znamionowy Imaks. | 0,5 A |
| Napięcie znamionowe UN | ≤ 25 V AC 50 V DC |
| Napięcie znamionowe DC UN (zasilanie) | 24 V |
| Prąd znamionowy (zasilanie) | 3 A |
| Napięcie znamionowe bezpiecznika UN (zasilanie) | 250 V |
| Prąd znamionowy bezpiecznika (zasilanie) | 3,15 A |
| wskaźnik stanu LED na kanał | Nie |
| separacja na kanał | Nie |
| punkt pomiaru napięcia | Nie |
| punkty kontrolne pomiaru prądu | Nie |
| rodzaj punktu kontrolnego | Nie |
| status LED napięcia zasilania | Nie |
| bezpiecznik zasilania | 3,15 A |
| biegunowość masy | dodatnie lub ujemne, wybór przez mostek wtykowy |
| liczba biegunów (strona sterownika) | Wtyczka 37-biegunowa |
| przyłącze (strona obiektu) | LP2N 5.08mm |
| Przyłącze (strona sterowania) | Złącza SUB-D wg IEC 60807 / DIN 41652 |
| system oprzewodowania | 2-drutowe |
| zasilanie złącza | LL2N 5,08 mm |
| złącze przewodu ochronnego | Wykładzina ekranowa w złączach wtykowych SUB-D |
| napięcie robocze | ≤ 25 V AC / 50 V DC |
| maks. prąd dla masy | 3,15 A |
| prąd maksymalny na kanał | 0,5 A |
| zgodnie z | DIN EN 50178 |
| napięcie znamionowe | <50 V AC |
| kategoria przepięcia | III |
| stopień zabrudzenia | 2 |
| test napięcia impulsu | 0,8 kV |
| Napięcie probiercze izolacji AC | 0,35 kV |
| długość zdejmowanej izolacji | 6 mm |
| elastyczny z tulejką, maks. | 2,5 mm² |
| elastyczny z tulejką, min. | 0,5 mm² |
| elastyczny, maks. H05(07) V-K | 4 mm² |
| elastyczny, min. H05(07) V-K | 0,5 mm² |
| Maks. przekrój poprzeczny przewodu, AWG | AWG 12 |
| Min. przekrój poprzeczny przewodu, AWG | AWG 26 |
| moment dokręcający, maks. | 0,6 Nm |
| moment dokręcający, min. | 0,5 Nm |
| obszar zacisku, maks. | 6 mm² |
| obszar zacisku, min. | 0,13 mm² |
| rodzaj połączenia | złącze śrubowe |
| stały, maks. H05(07) V-U | 6 mm² |
| stały, min. H05(07) V-U | 0,5 mm² |
| tulejka z kołnierzem z tworzywa sztucznego, maks. | 2,5 mm² |
| rodzaj połączenia | złącze śrubowe |
| obszar zaciskowy, min. | 0,13 mm² |
| obszar zaciskowy, maks. | 6 mm² |
| sztywny, min. H05(07) V-U | 0,5 mm² |
| sztywny, maks. H05(07) V-U | 6 mm² |
| elastyczny, min. H05(07) V-K | 0,5 mm² |
| elastyczny, maks. H05(07) V-K | 4 mm² |
| elastyczny z tulejką, maks. | 2,5 mm² |
| elastyczny z tulejką, min. | 0,5 mm² |
| tulejka z kołnierzem z tworzywa sztucznego, maks. | 2,5 mm² |
| Przekrój poprzeczny przewodu, min. AWG | AWG 26 |
| Przekrój poprzeczny przewodu, maks. AWG | AWG 12 |
| moment dokręcający, min. | 0,5 Nm |
| moment dokręcający, maks. | 0,6 Nm |
| długość zdejmowanej izolacji | 6 mm |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153606) |
| Powiadomienie o zmianie produktu |
[20210310 Technical change to RS and RSM modules](https://mdcop.weidmueller.com/mediadelivery/asset/900_199735)
[20220525 Technical change to RS and RSM](https://mdcop.weidmueller.com/mediadelivery/asset/900_257205) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E141197 |
