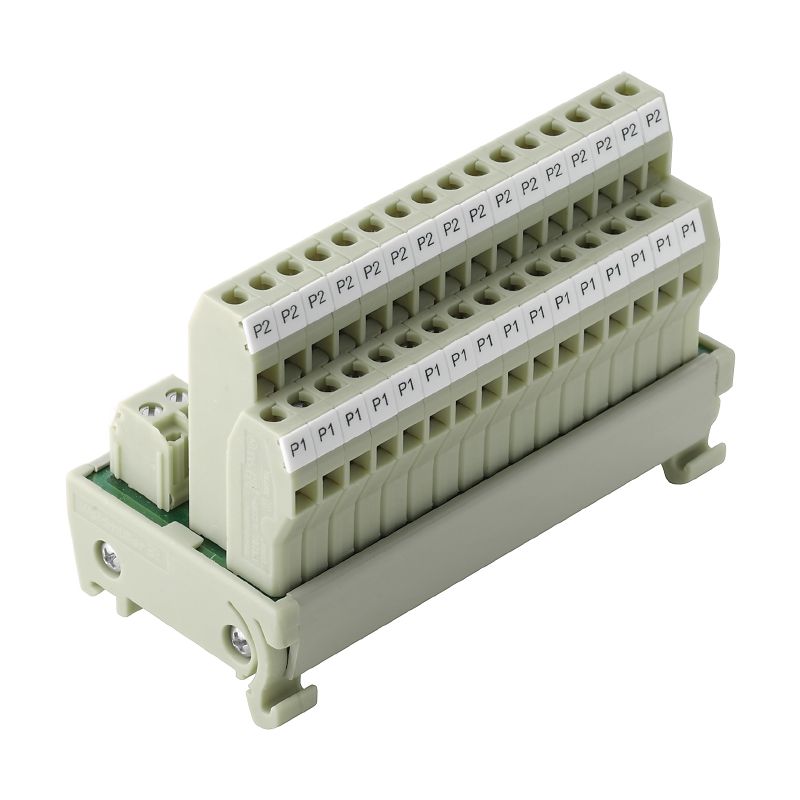

Gränssnitt, RS VERT, 2 P, Skruvanslutning

Produkt-ID 8234620000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 3 Använda produkter 2
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Anslutningsdata Märkdata Isolationskoordinater (EN50178) Anslutningsfält Anslutning försörjning Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse

Allmänna beställningsdata

Utförande
Gränssnitt, RS VERT, 2 P, Skruvanslutning
Art.nr.
8234620000
Typ
RS VERT16 LPK2
GTIN (EAN)
4008190190781
Förp.
1 items

Mått och vikter

Djup
64 mm
Byggdjup (tum)
2,52 inch
Höjd
45 mm
Bygghöjd (tum)
1,772 inch
Bredd
93 mm
Byggbredd (tum)
3,661 inch
Nettovikt
124,48 g

Temperaturer

Lagertemperatur
-40...60 °C
Drifttemperatur
0...55 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

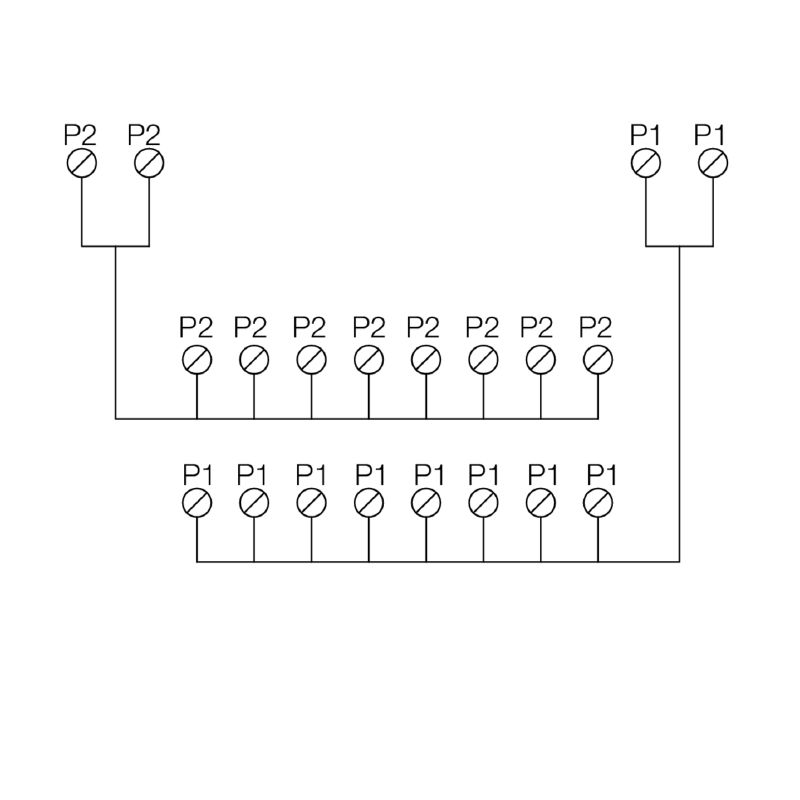

Anslutningsdata

Antal potentialer
2
Fördelning ledarplattor stickanslutningar
LPK 2N 5.08mm
Försörjningsstickanslutning
LPA 5.08mm

Märkdata

Märkspänning
max. 30 V
Driftsspänning
max. 30 V
Max. ström per potentialanslutning
5 A
Max. ström per fördelaranslutning
5 A
Total nominell ström
10 A

Isolationskoordinater (EN50178)

Motsvarande
DIN EN 50178
Märkspänning
< 50 V AC
Överspänningskategori
III
Nedsmutsningsgrad
2
Impulsspänningskontroll
0,8 kV

Anslutningsfält

Anslutningstyp
Skruvanslutning
Avisoleringslängd
6 mm
Fast, max. H05(07) V-K
6 mm²
Fast, min. H05(07) V-U
0,5 mm²
Flexibel med hylsa, max.
2,5 mm²
Flexibel med hylsa, min.
0,5 mm²
Flexibel, max. H05(07) V-K
4 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Hylsa med plastkrage max
2,5 mm²
Klämområde, max.
1,5 mm²
Klämområde, min.
0,15 mm²
Ledardiameter, AWG , max.
AWG 12
Ledardiameter, AWG , min.
AWG 26
Åtdragningsmoment max.
0,6 Nm
Åtdragningsmoment min.
0,5 Nm

Anslutning försörjning

Typ av anslutning
Skruvanslutning
Klämområde min.
0,15 mm²
Klämområde max.
1,5 mm²
Fast, min. H05(07) V-U
0,5 mm²
Fast, max. H05(07) V-K
6 mm²
Flexibel, min. H05(07) V-K
0,5 mm²
Flexibel, max. H05(07) V-K
4 mm²
Flexibel med hylsa, max.
4 mm²
Flexibel med hylsa, min.
0,5 mm²
Hylsa med plastkrage, max.
4 mm²
Ledardiameter, AWG , min.
AWG 26
Ledardiameter, AWG , max.
AWG 10
Åtdragningsmoment min.
0,5 Nm
Åtdragningsmoment max.
0,6 Nm
Avisoleringslängd
13 mm

Klassificeringar

ETIM 6.0
EC002780
ETIM 7.0
EC002780
ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 9.0
27-14-11-52
ECLASS 9.1
27-14-11-52
ECLASS 10.0
27-14-11-52
ECLASS 11.0
27-14-11-52
ECLASS 12.0
27-14-11-52
ECLASS 13.0
27-14-11-52
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52
