Właściwości
| Wersja | Interfejs, RSD, cyfrowy moduł wejściowy/wyjściowy PLC, złącze śrubowe |
| Nr zam. | 8022921001 |
| Typ | RSD 40 LP/LP |
| GTIN (EAN) | 4032248182718 |
| Ilość | 1 szt. |
| Głębokość | 42 mm |
| Głębokość (cale) | 1,654 inch |
| Wysokość | 70 mm |
| Wysokość (cale) | 2,756 inch |
| Szerokość | 220 mm |
| Szerokość (cale) | 8,661 inch |
| Masa netto | 358 g |
| Temperatura magazynowania | -40...60 °C |
| Temperatura eksploatacyjna | 0...55 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | c81824f0-4ab4-46d2-8ea1-d0fb421fd3a2 |
| Prąd znamionowy IN | 1 A |
| Temperatura pracy UL, maks. | 25 °C |
| Temperatura pracy UL, min. | 0 °C |
| Prąd znamionowy Imaks. | 1 A |
| Napięcie znamionowe UN | 230 V |
| Napięcie znamionowe | 230 V |
| prąd znamionowy na złącze | 1 A |
| Maks. powtarzające się napięcie szczytowe | 1 000 V |
| napięcie znamionowe | 230 V |
| kategoria przepięcia | II |
| stopień zabrudzenia | 2 |
| test napięcia impulsu | 2 kV |
| długość zdejmowanej izolacji | 6 mm |
| elastyczny z tulejką, maks. | 2,5 mm² |
| elastyczny z tulejką, min. | 0,5 mm² |
| elastyczny, maks. H05(07) V-K | 4 mm² |
| elastyczny, min. H05(07) V-K | 0,5 mm² |
| Maks. przekrój poprzeczny przewodu, AWG | AWG 12 |
| Min. przekrój poprzeczny przewodu, AWG | AWG 26 |
| moment dokręcający, maks. | 0,6 Nm |
| moment dokręcający, min. | 0,5 Nm |
| obszar zacisku, maks. | 6 mm² |
| obszar zacisku, min. | 0,5 mm² |
| rodzaj połączenia | złącze śrubowe |
| stały, maks. H05(07) V-U | 6 mm² |
| stały, min. H05(07) V-U | 0,5 mm² |
| tulejka z kołnierzem z tworzywa sztucznego, maks. | 2,5 mm² |

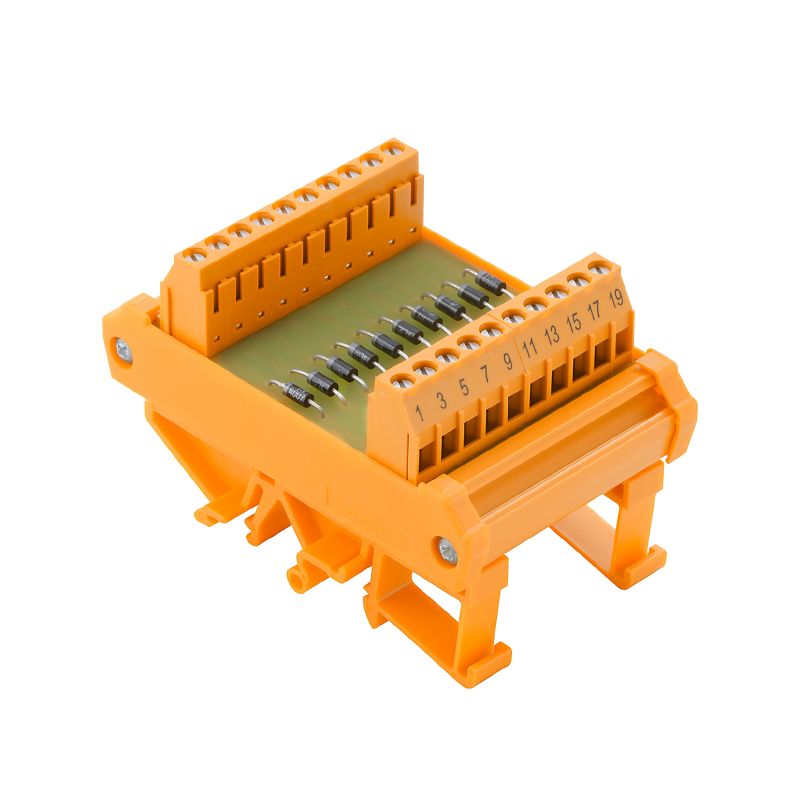

| Podpis obrazu-01 | Podobny do przedstawionego na ilustracji |
| Powiadomienie o zmianie produktu | [20200929 Technical change to RSX LOETST. LP, RSD and RSD AK families](https://mdcop.weidmueller.com/mediadelivery/asset/900_175802) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-14-11-52 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Dopuszczenia |   |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E141197 |
