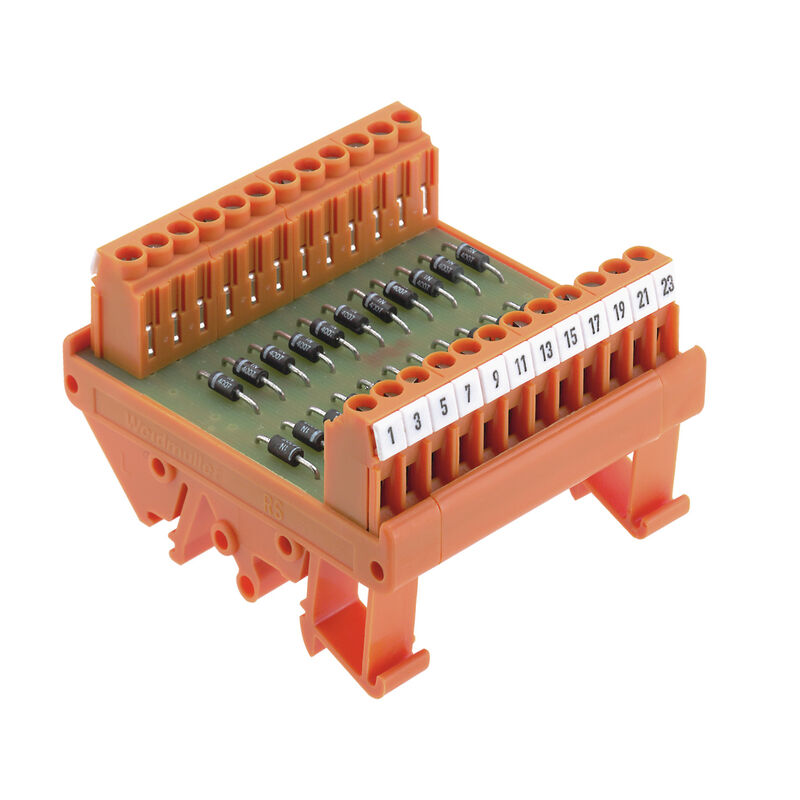

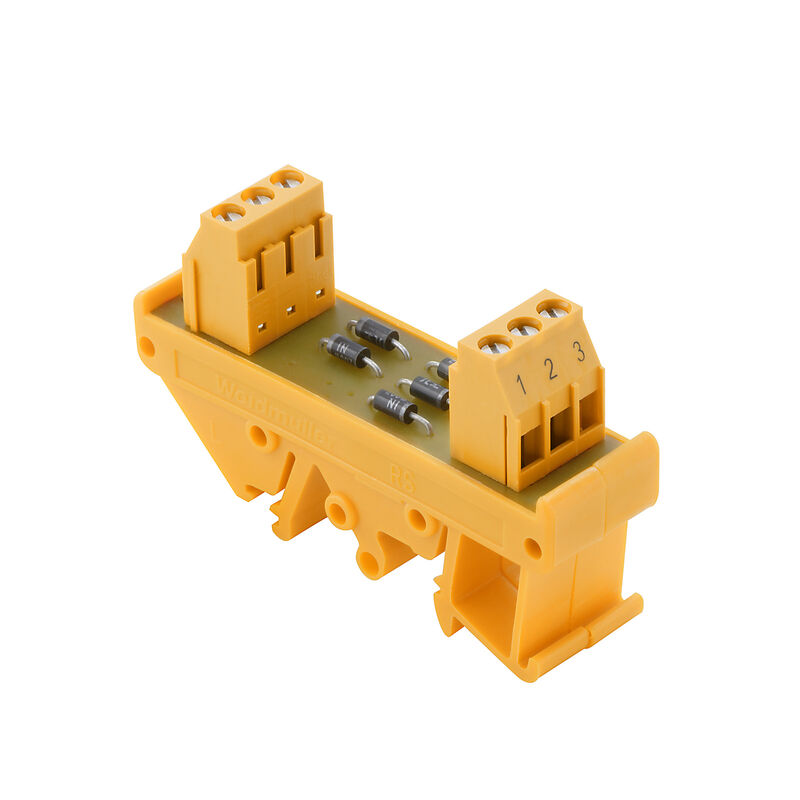

インターフェース, RSD, 共通陽極, ねじ接続

商品番号 0180961001
データシートのダウンロード 製品ダウンロード
付属品 5 関連製品 13
一般注文データ 寸法と重量 温度 環境製品コンプライアンス 公称データUL 接続データ 評価データ 絶縁協調（EN50178） 接続フィールド 分類 承認

一般注文データ

バージョン
インターフェース, RSD, 共通陽極, ねじ接続
注文番号
0180961001
種別
RSD A22 LP/LP
GTIN (EAN)
4032248047413
数量
1  items

寸法と重量

深さ
42  mm
奥行き（インチ）
1.654  inch
高さ
70  mm
高さ（インチ）
2.756  inch
幅
65  mm
幅（インチ）
2.559  inch
正味重量
73.48  g

温度

保管温度
-40...60 °C
動作温度
0...55 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除あり)
RoHS 適用除外（該当する場合/既知の場合）
7a
REACH SVHC
Lead 7439-92-1
SCIP
c81824f0-4ab4-46d2-8ea1-d0fb421fd3a2

公称データUL

動作温度 UL、最大.
50  °C
動作温度 UL、最小
-25  °C
定格電流 IN
1  A
定格電流 I最大
1  A
定格電圧 UN
142 V

接続データ

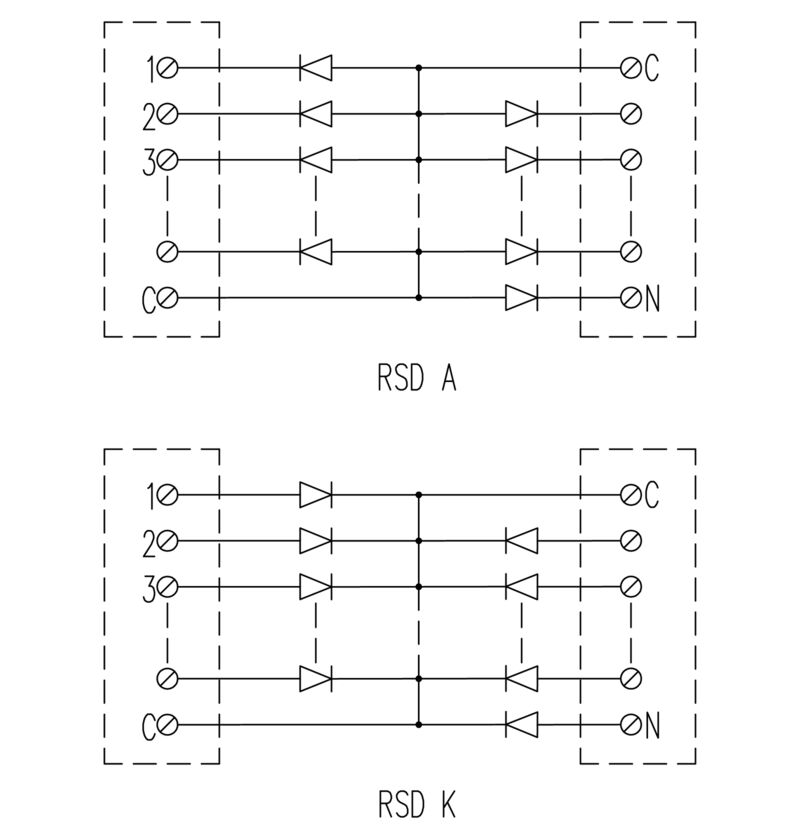

コンポーネント種別
ダイオード1N4007
設定
共有アノード

評価データ

定格電圧
230 V
接続ごとの定格電流
1  A
コンポーネント
ダイオード
値
1N4007
最大繰り返しピーク電圧
1,000  V

絶縁協調（EN50178）

準拠
DIN EN 50178
定格絶縁電圧
230 V
サージ電圧カテゴリー
II
汚染度レベル
2
パルス電圧テスト （1,2/50μs）
2  kV
絶縁テスト電圧 AC
0.35  kV

接続フィールド

クランプ範囲、最大
6  mm²
クランプ範囲、最小
0.5  mm²
スリーブ付フレキシブル、最大
2.5  mm²
スリーブ付フレキシブル、最小
0.5  mm²
フレキシブル、最大H05（07） V-K
4  mm²
フレキシブル、最小 H05（07） V-K
0.5  mm²
プラスチックカラー付属スリーブ、最大
2.5  mm²
固定式、最大 H05（07） V-U
6  mm²
固定式、最小 H05（07） V-U
0.5  mm²
接続方式
ねじ接続
最大配線断面、AWG
AWG 12
最小配線断面、AWG
AWG 26
締付けトルク、最大
0.6  Nm
締付けトルク、最小
0.5  Nm
被覆剥き長さ
6  mm

分類

ETIM 6.0
EC002780
ETIM 7.0
EC002780
ETIM 8.0
EC002780
ETIM 9.0
EC002780
ETIM 10.0
EC002780
ECLASS 9.0
27-14-11-52
ECLASS 9.1
27-14-11-52
ECLASS 10.0
27-14-11-52
ECLASS 11.0
27-14-11-52
ECLASS 12.0
27-14-11-52
ECLASS 13.0
27-14-11-52
ECLASS 14.0
27-14-11-52
ECLASS 15.0
27-14-11-52

承認

ROHS
適合
