SAI-4/6/8-MH BLF3.5 SV

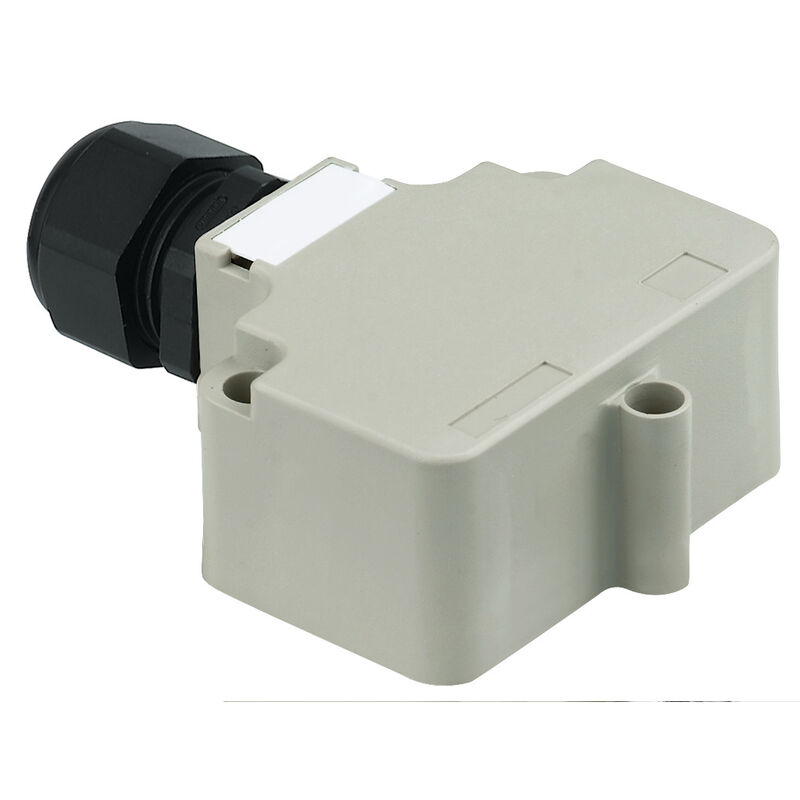

Zdjęcie produktu
SAI-4/6/8-MH BLF3.5 SV
Pozostałe

SAI-4/6/8-MH BLF3.5 SV

Hood, 30 V, , LED: No, LED initiator: No, Wiring type: None

Nr. produktu 1752080050
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 3 Produkty pokrewne 30
Approvals General ordering data Abmessungen und Gewichte Temperatures Environmental Product Compliance Dane przyłącza Electrical data Dane ogólne techniczne Material data Dane techniczne kabla Besorolások

Approvals

ROHS
Conform

General ordering data

Wersja
Hood, 30 V, , LED: No, LED initiator: No, Wiring type: None
Nr zam.
1752080050
Typ
SAI-4/6/8-MH BLF3.5 SV
GTIN (EAN)
4032248592364
Ilość
50 szt.

Abmessungen und Gewichte

Głębokość
57 mm
Depth (inches)
2,244 inch
Wysokość
32,5 mm
Height (inches)
1,28 inch
Szerokość
59,2 mm
Width (inches)
2,331 inch
Masa netto
69,362 g

Temperatures

Temperatura eksploatacyjna
-20 - 90°C

Environmental Product Compliance

Status zgodności z dyrektywą RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Dane przyłącza

Metoda wykonywania złącz
PUSH IN
Zewnętrzna średnica przewodu, min.
6 mm
Zewnętrzna średnica przewodu, maks.
12 mm
Długość usunięcia płaszcza izolacyjnego
100 mm
Dławnica kablowa
M 20
Zakres zaciskania, min.
0,14 mm²
Zakres zaciskania, maks.
1,5 mm²
przekrój przyłącza przewodu AWG, min.
AWG 26
przekrój przyłączeniowy przewodu AWG, maks.
AWG 16
jednodrutowe, min. H05(07) V-U
0,14 mm²
jednodrutowe, maks. H05(07) V-U
1,5 mm²
cienkodrutowe, min. H05(07) V-K
0,14 mm²
cienkodrutowe, maks. H05(07) V-K
1,5 mm²
z AEH z kołnierzem DIN 46 228/4, min.
0,28 mm²
z AEH z kołnierzem DIN 46 228/4, maks.
1 mm²
z tulejką zaciskową, DIN 46228 pt 1, min.
0,25 mm²
z końcówką kablową wg DIN 46 228/1, maks.
1 mm²
odejście rozdzielcze
Maska

Electrical data

Napięcie znamionowe, min.
10 V
Napięcie znamionowe, maks.
30 V
napięcie probiercze
1 kV
Maks. pojemność pojedynczego gniazda
4 A
prąd całkowity
10 A
prąd na sygnał
2 A
separacja potencjałów dostępna
Nie

Dane ogólne techniczne

Stopień ochrony
IP68
Stopień zanieczyszczenia
3
Metoda wypalania
V-0
Cykle wpinania
≤ 50
LED
Nie
czujnik bezdotykowy LED
Nie

Material data

Podstawowy materiał obudowy
Pocan
materiał rozdzielczy
Plastic
kolor obudowy
grey, RAL 7032
materiał uszczelniający pokrywę
Viton
Gniazdo śrubowe
CuZn, niklowany
Materiał styków
CuZn
Powierzchnia styku
cynowana
Materiał podstawy styków
PBT (UL 94 V0)

Dane techniczne kabla

Zewnętrzna średnica przewodu, maks.
12 mm
Zewnętrzna średnica przewodu, min.
6 mm
Przydatność do łańcucha ciągowego
No

Besorolások

ETIM 8.0
EC003558
ETIM 9.0
EC003558
ETIM 10.0
EC003558
ECLASS 14.0
27-44-01-11
ECLASS 15.0
27-44-01-11
