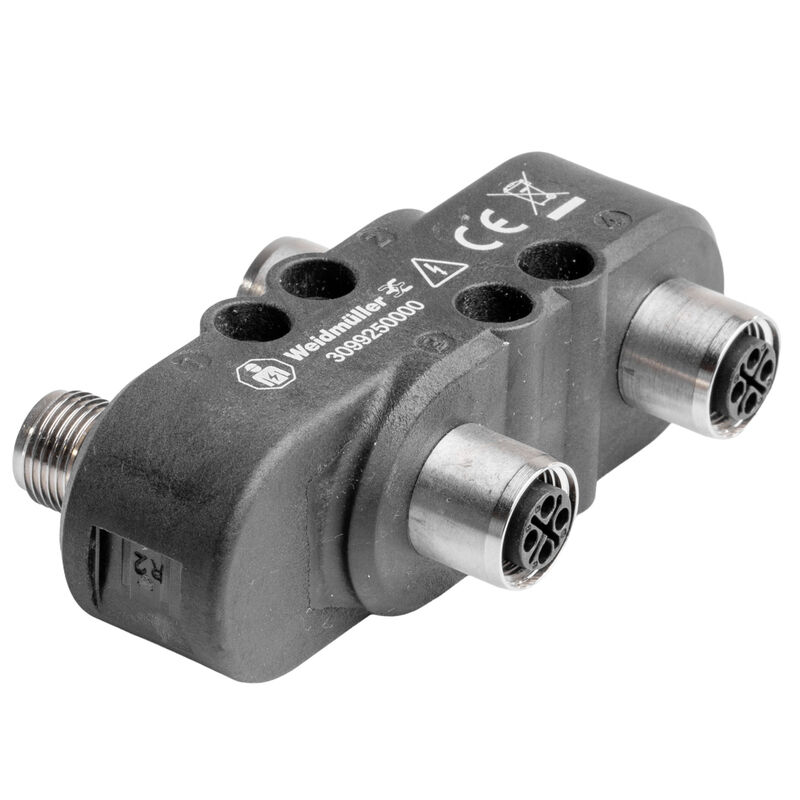

SAI-H4-M12-S-SI
SAI-H4-M12-S-SI

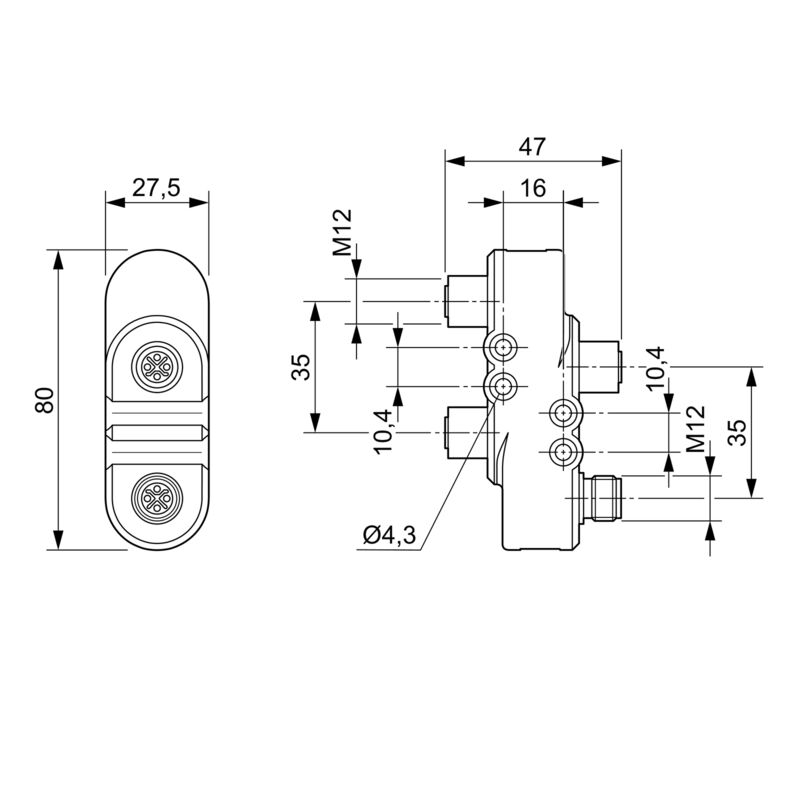

Disegno quotato
SAI-H4-M12-S-SI
Schema dei poli
Plug
SAI-H4-M12-S-SI
Schema dei poli
Socket
SAI-H4-M12-S-SI

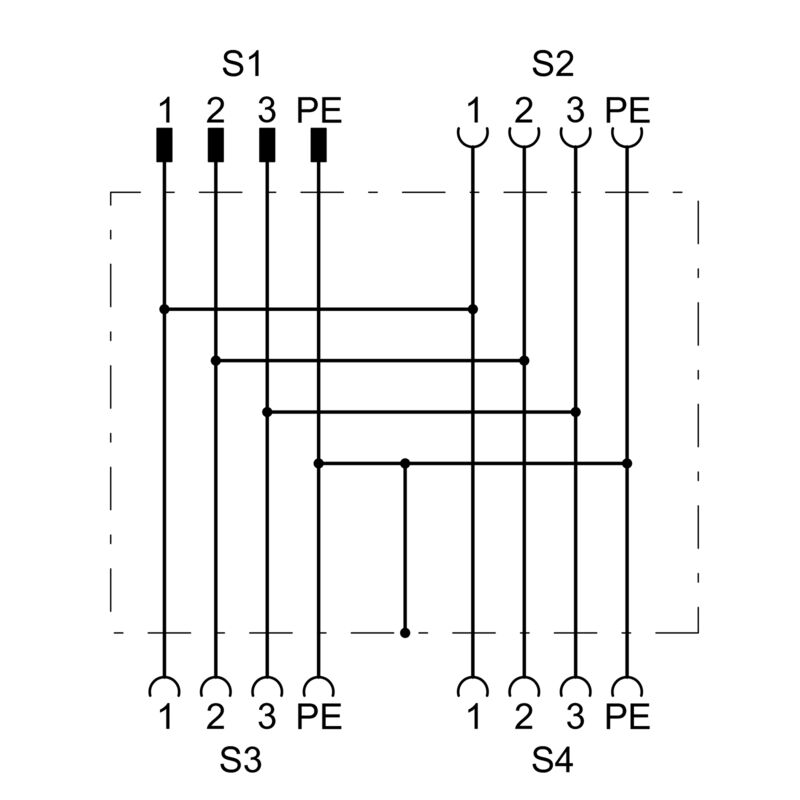

Schema elettrico
SAI-H4-M12-S-SI
Curva di carico

SAI-H4-M12-S-SI

Connettore Y

N. articolo 3099250000
Download foglio dati Download dei prodotti
Prodotti correlati 12
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Dati di collegamento Dati tecnici connettori ad innesto liberamente confezionabili Norme Dati generali Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme

Dati generali per l’ordinazione

Versione
Connettore Y
N. d’ordine
3099250000
Tipo
SAI-H4-M12-S-SI
GTIN (EAN)
4099987133906
CPZ
1 Pezzo

Dimensioni e pesi

Peso netto
50 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati di collegamento

Csoport kivezetés - dugaszoló csatlakozó
Maschio M12
Single outlet 2 - plug-in connector
Femmina M12
Single outlet 3 - plug-in connector
Femmina M12
단일 콘센트 1 - 플러그인 커넥터
Femmina M12

Dati tecnici connettori ad innesto liberamente confezionabili

Campo di temperatura custodia
-40 … +85 ° C
Cicli di inserimento
≥ 100
Codifica
S-coded
Collegamento schermato
Sì
Corrente nominale
16 A
Grado di lordura
3
Grado di protezione
IP65
Materiale anello filettato
ottone, nichelato
Materiale base della custodia
PBT
Materiale dei contatti
CuZn
Numero di poli
4
Pressacavo
M 12
Superficie dei contatti
dorata
Tensione nominale
630 V

Norme

Connettori a norma
IEC 61076-2-111

Dati generali

Campo di temperatura custodia
-40 … +85 ° C
Cicli di inserimento
≥ 100
Collegamento 1
M12/M12
Collegamento 2
M12
Collegamento schermato
Sì
Contact material, socket
CuZn
Corrente nominale
16 A
Diametro esterno conduttore
-
Grado di lordura
3
Grado di protezione
IP65
Materiale base della custodia
PBT
Materiale dei contatti
CuZn
Materiale dei contatti maschio
CuZn
Numero di poli
4
Pressacavo
M 12
Superficie dei contatti
dorata
Tensione nominale
630 V
Кодировка
S-coded

Classificazioni

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
