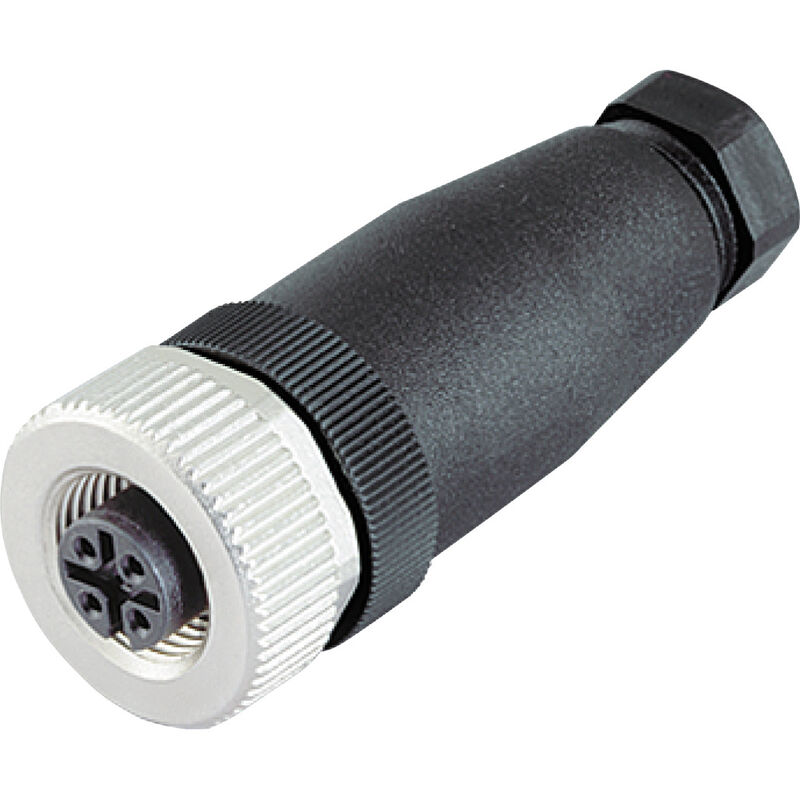

SAIBGZ-P-5A-6/8-M12
SAIBGZ-P-5A-6/8-M12
Esquema de polos
Socket

SAIBGZ-P-5A-6/8-M12

freikonfektionierbarer Steckverbinder, M12

Art.-Nr. 1044710000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 17
Zulassungen Allgemeine Bestelldaten Dimensions et poids Umweltanforderungen Technische Daten Freikonfektionierbare Steckverbinder Allgemeine Daten Klasifikace

Zulassungen

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad

Allgemeine Bestelldaten

Ausfuehrung
freikonfektionierbarer Steckverbinder, M12
Best.-Nr.
1044710000
Art
SAIBGZ-P-5A-6/8-M12
GTIN (EAN)
4032248777167
Qty.
1 items

Dimensions et poids

Poids net
20,157 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Imidazolidine-2-thione 96-45-7
SCIP
a2cb82cf-1eab-43cd-bafb-63d26622fe9e

Technische Daten Freikonfektionierbare Steckverbinder

Anschlussart
Zugfederanschluss
Codierung
A-codiert
Gehäusebasismaterial
PA
Isolationswiderstand
108 Ω
Kabeldurchmesser, max.
8 mm
Kabeldurchmesser, min.
6 mm
Kontaktausführung
Buchse
Kontaktoberfläche
vergoldet
Leiteranschlussquerschnitt, max.
0,5 mm²
Leiteranschlussquerschnitt, min.
0,14 mm²
Material Gewindering
Zinkdruckguss
Nennspannung
60 V
Nennstrom
4 A
Polzahl
5
Schirmanschluss
Nein
Schutzart
IP67
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-40 … +85 ° C
Verschmutzungsgrad
3

Allgemeine Daten

Polzahl
5
Anschluss 1
M12
Anschluss 2
Tension-clamp
Gehäusebasismaterial
PA
Csatlakozási menet
M12
접점 표면
Gold-plated
Stopień ochrony
IP67
Stickcykler
≥ 100

Klasifikace

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
