SAID-M8S-4S-THR
Similar to illustration
SAID-M8S-4S-THR

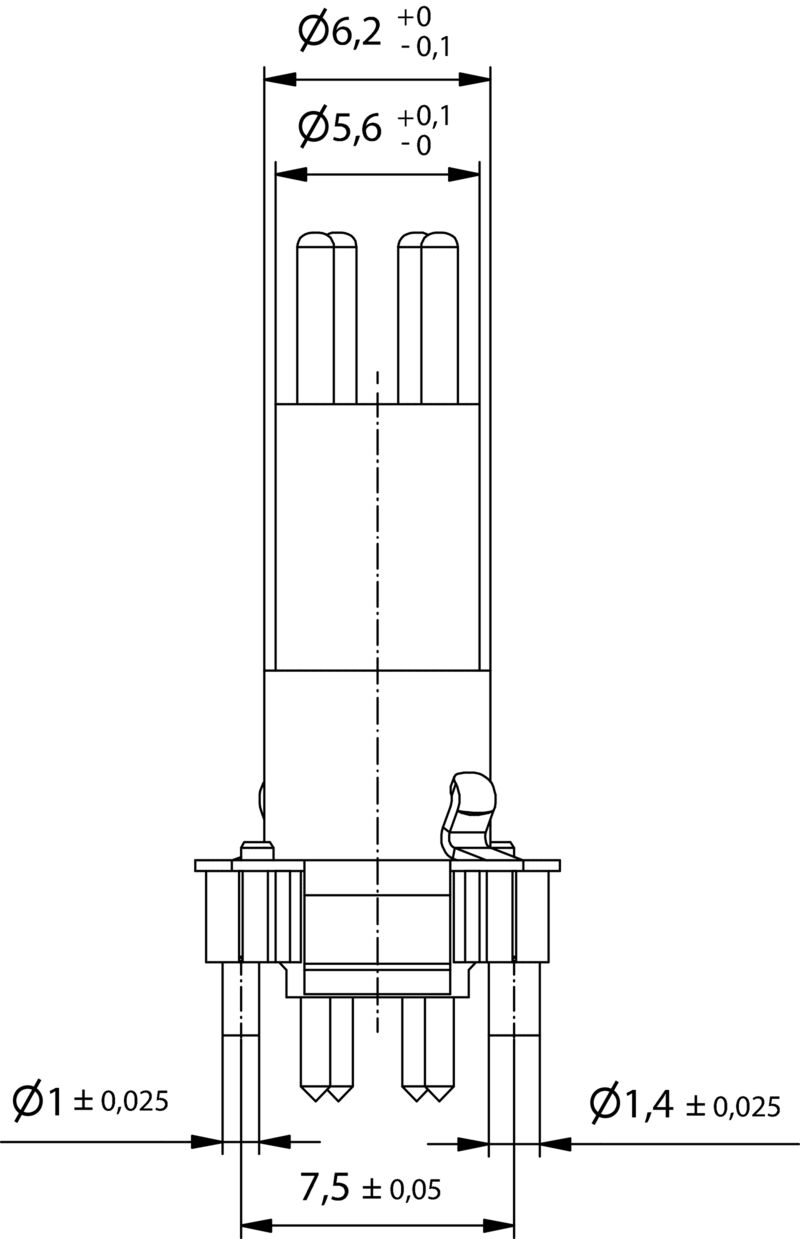

Dimensioned drawing
SAID-M8S-4S-THR
PCB design
SAID-M8S-4S-THR
Pole scheme
Pin

SAID-M8S-4S-THR

Wtyk montażowy, M8, Gwint montażowy: , Liczba biegunów: 4, Długość przewodu plecionego / kabla:

ID výrobku 2423970000
Stáhnout datový list Mühendislik desteği
İlgili ürünler 15
Сертификаты Ogólne dane zamówieniowe Dimensions and weights Zgodność produktu z wymogami środowiska naturalnego Dati tecnici del connettore per circuito stampato Dane ogólne Данные о материалах Systémové parametry Klasyfikacje

Сертификаты

ROHS
Соответствовать

Ogólne dane zamówieniowe

Versione
Wtyk montażowy, M8, Gwint montażowy: , Liczba biegunów: 4, Długość przewodu plecionego / kabla:
N. d’ordine
2423970000
Tipo
SAID-M8S-4S-THR
GTIN (EAN)
4050118430172
CPZ
25 adet

Dimensions and weights

Net weight
3,12 g

Zgodność produktu z wymogami środowiska naturalnego

Stato conformità RoHS
Zgodne, z wyłączeniem
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
0ea6d931-f9e9-40a6-89d9-8d67103189d3

Dati tecnici del connettore per circuito stampato

Codierung
M8 = none
Gehäuse
Kołek M8
Polzahl
4
Schirmanschluss
Nie
Nennspannung
30 V
Nennspannung
60 V (3-biegunowy) / 30 V (4-,5- oraz 8-biegunowy)
Corrente nominale
4 A
Nennstrom
4 A (3-, 4- and 5-pole) / 1.5 A (8-pole)
Temperaturbereich
-25…95 °C
Schutzart
IP67
Contact surface
Au (Gold)
Housing main material
LCP
Filettatura del collegamento
M8
Coppia di serraggio
M8: 0.5 Nm
Stopień zanieczyszczenia
3 (2 w uszczelnionym obszarze)
Stickcykler
≥ 100
Contact material
Cu-alloy
Lock nut material
Nickel-plated CuZn
Material of the flange-mounted housing
Nickel-plated CuZn

Dane ogólne

Liczba biegunów
4
Classe d'infiammabilità UL 94
V-0
Materiale base della custodia
LCP
Rosca de conexión
M8
Érintkező anyaga
Cu-ötvözet
접점 표면
Au(금)
Protection degree
IP67
Cykly zapojování
≥ 100

Данные о материалах

Brennbarkeitsklasse nach UL 94
V-0
Materiale dei contatti
Cu-alloy
Kontaktoberfläche
Au (Gold)

Systémové parametry

Polreihenzahl
1
Polzahl
4
Schutzart
IP67
Steckzyklen
≥ 100

Klasyfikacje

ETIM 8.0
EC003557
ETIM 9.0
EC003557
ETIM 10.0
EC003557
ECLASS 14.0
27-44-02-23
ECLASS 15.0
27-44-02-23
