Właściwości

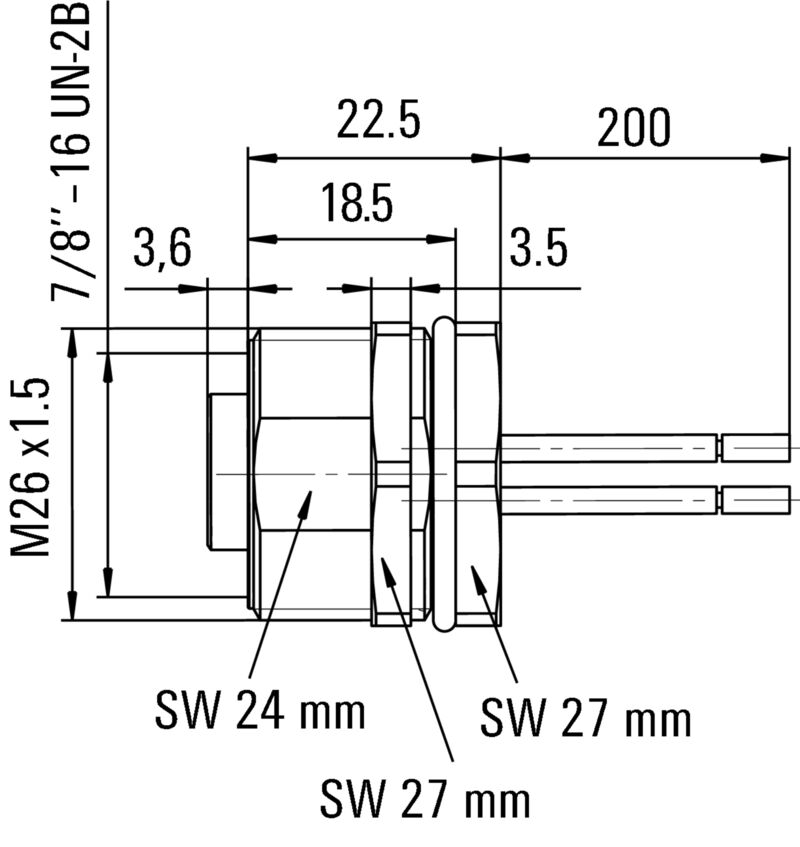

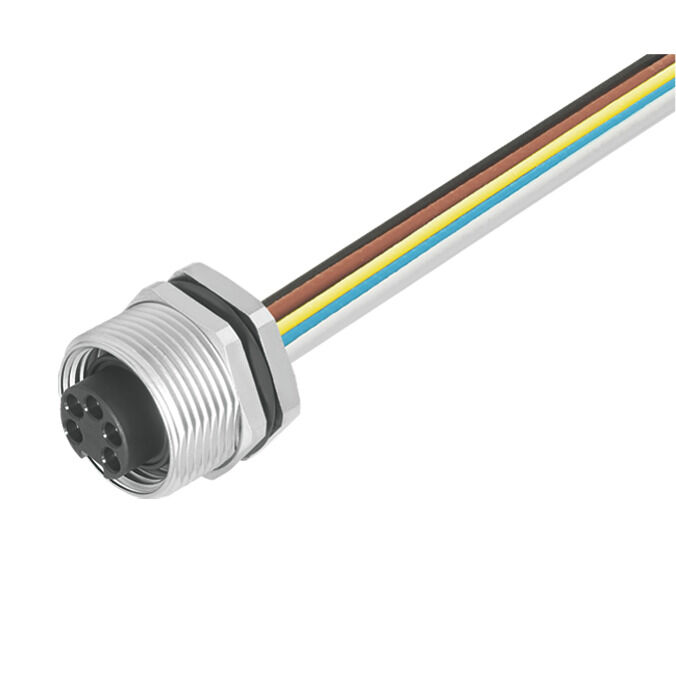

| Wersja | Wtyk montażowy, 7/8", Gwint montażowy: M26 x 1.5, Liczba biegunów: 5, Długość przewodu plecionego / kabla: 0.2 m |
| Nr zam. | 1292520000 |
| Typ | SAIE-7/8B-5-0.2U-H |
| GTIN (EAN) | 4050118088465 |
| Ilość | 1 szt. |
| Masa netto | 78 g |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7baf363e-d867-435e-844e-c01f32ebf146 |
| Cykle wpinania | ≥ 100 |
| Dławnice kablowe | 7/8" |
| kodowanie | brak |
| Liczba biegunów | 5 |
| Materiał styków | CuZn |
| napięcie znamionowe | 300 V |
| Podstawowy materiał obudowy |
odlew ciśnieniowy cynkowy
niklowany |
| Powierzchnia styku | pozłacany |
| Prąd znamionowy | 8 A |
| Prąd znamionowy | 8 A (4- i 5-biegunowy), 10 A (3-biegunowy) |
| Rodzaj przyłącza | złącze żeńskie |
| Stopień ochrony |
IP67
po wkręceniu |
| Zakres temperatury obudowy | -25…+85 °C |
| Cykle wpinania | ≥ 100 |
| Dławnice kablowe | 7/8" |
| Długość kabla | 0,2 m |
| Długość przewodu plecionego / kabla | 0,2 m |
| Gwint montażowy | M26 x 1.5 |
| kodowanie | brak |
| Liczba biegunów | 5 |
| Materiał styków | CuZn |
| moment dokręcający | 1,5 Nm |
| Moment dokręcania przy montażu |
|
| napięcie znamionowe | 300 V |
| Napięcie znamionowe | 300 V |
| napięcie znamionowe (UL) | 600 V |
| Podstawowy materiał obudowy |
odlew ciśnieniowy cynkowy
niklowany |
| Powierzchnia styku | pozłacany |
| Przekrój żyły | 0,75 mm² |
| Prąd znamionowy | 8 A |
| Prąd znamionowy | 8 A (4- i 5-biegunowy), 10 A (3-biegunowy) |
| Rodzaj przyłącza | złącze żeńskie |
| Stopień ochrony |
IP67
po wkręceniu |
| tworzywo | PUR/ PUR |
| Zakres momentu dokręcania przy montażu | 11.8 ... 12 Nm |
| Zakres temperatury obudowy | -25…+85 °C |
| Zewnętrzna średnica przewodu | - |
| Znamionowe napiecie udarowe | 4 000 V |
| Ścieżka połączenia | 7/8" |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_188534) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1292520000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC002635 |
| ETIM 7.0 | EC003570 |
| ETIM 8.0 | EC003570 |
| ETIM 9.0 | EC003570 |
| ECLASS 9.0 | 27-44-01-03 |
| ECLASS 9.1 | 27-44-01-03 |
| ECLASS 10.0 | 27-44-01-03 |
| ECLASS 11.0 | 27-44-01-03 |
| ECLASS 12.0 | 27-44-01-03 |
| ECLASS 13.0 | 27-44-01-03 |
| ECLASS 14.0 | 27-44-01-03 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | E307231 |
