SAIL-M12G-S-1.5P
SAIL-M12G-S-1.5P
Rysunek wymiarowy
SAIL-M12G-S-1.5P
Schemat biegunów
Plug
SAIL-M12G-S-1.5P

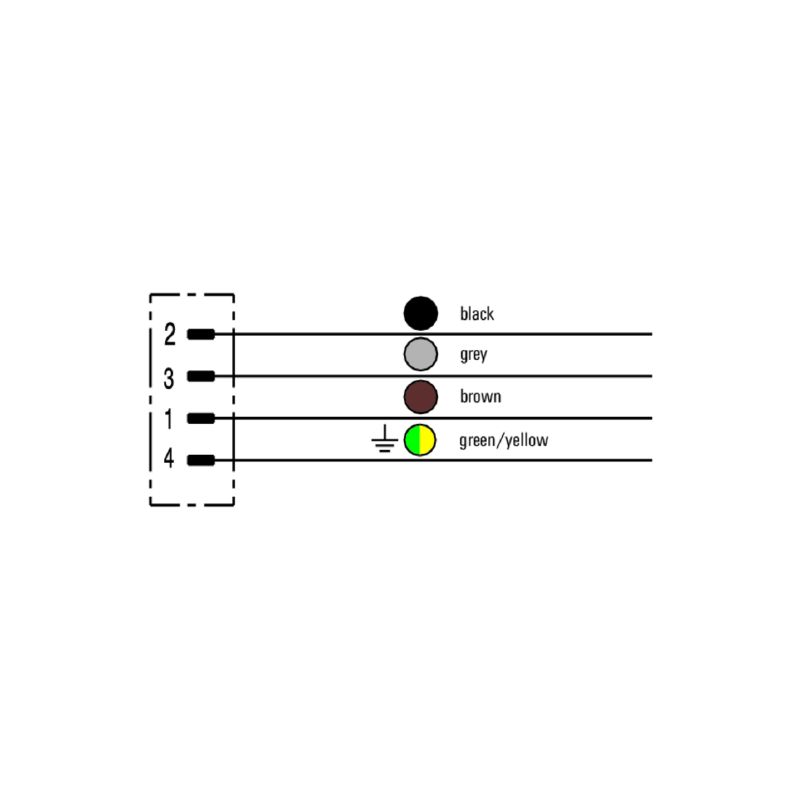

Schemat połączeń
SAIL-M12G-S-1.5P
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12G-S-1.5P

Napájecí kabel, jeden konec bez konektoru, M12, Počet pólů : 4 (3 + PE), 1.5 m, pin, rovný, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 2050230150
Stáhnout datový list Technická podpora
Příbuzné výrobky 5
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne Normy Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E310075

Všeobecné objednací údaje

Wersja
Napájecí kabel, jeden konec bez konektoru, M12, Počet pólů : 4 (3 + PE), 1.5 m, pin, rovný, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Nr zam.
2050230150
Typ
SAIL-M12G-S-1.5P
GTIN (EAN)
4050118441215
Množství
1 ks

Rozměry a hmotnosti

Čistá hmotnost
100 g

Shoda produktu s prostředím

Status zgodności z dyrektywą RoHS
Vyhovující
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

PP
Cykle gięcia
10 mln
Długość kabla
1,5 m
Ekranowane
Nie
Funkcja PE
Tak
Halogenki
Nie
Kodowanie kolorami
szary
czarny
brązowy
zielony / żółty
kolor płaszcza
czarny
Konfigurowalna długość kabla
Nie
Liczba biegunów
4 (3 + PE)
Materiał płaszcza
PUR
Odporne na ściegi spawalnicze
Nie
Odporność na iskry spawalnicze
Nie
promień zgięcia min., ruchomy
7,5 x średnica kabla
promień zgięcia, min., ułożony na stałe
4 x średnica kabla
Przekrój żyły
1,5 mm²
Przydatność do łańcucha ciągowego
Tak
Przyspieszenie
5 m/s²
Prędkość
5 m/s
Sieciowane radiacyjnie
Ne
Zakres temperatur, stały
-50...80 °C
Zakres temperatur, zmienny, min. / maks.
-40...80 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20234 (80 °C / 1000 V)
Średnica zewnętrzna
9.6 mm ± 0.3 mm

Dane ogólne techniczne

Cykle wpinania
≥ 100
kodowanie
S-coded
LED
Nie
Moment dokręcający
M12: 1.0 Nm
Napięcie znamionowe
600 V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
pozłacany
rozmiar klucza
13 mm
Stopień ochrony
IP67
přišroubované
Stopień zanieczyszczenia
3
Wykonanie
pin, rovný
Zakres temperatury obudowy
-40 … +85 ° C
Znamionowe natężenie prądu
12 A
Ścieżka połączenia
M12

Właściwości elektryczne

Napięcie znamionowe
600 V
Opór izolacji
108 Ω

Standardy ogólne

Norma dot. łączników wtykowych
IEC 61076-2-111
Nr certyfikatu (cULus)
E310075

Normy

Norma dot. łączników wtykowych
IEC 61076-2-111

Konektor, vlevo

Wtyk po lewej
M12, S-kódování, IP67, Kontakt samec, přímý, Plast, nestíněné

Konektor, pravý

Wtyk po prawej
volný konec vodiče

Klasifikace

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
