SAIL-M12GM12SG-CD-20A
SAIL-M12GM12SG-CD-20A
尺寸图
Male, straight
SAIL-M12GM12SG-CD-20A
插针分配方案
M12 = A-coded
SAIL-M12GM12SG-CD-20A
接线图
SAIL-M12GM12SG-CD-20A
理想的工具：Screwty ® 带扭矩功能
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12GM12SG-CD-20A

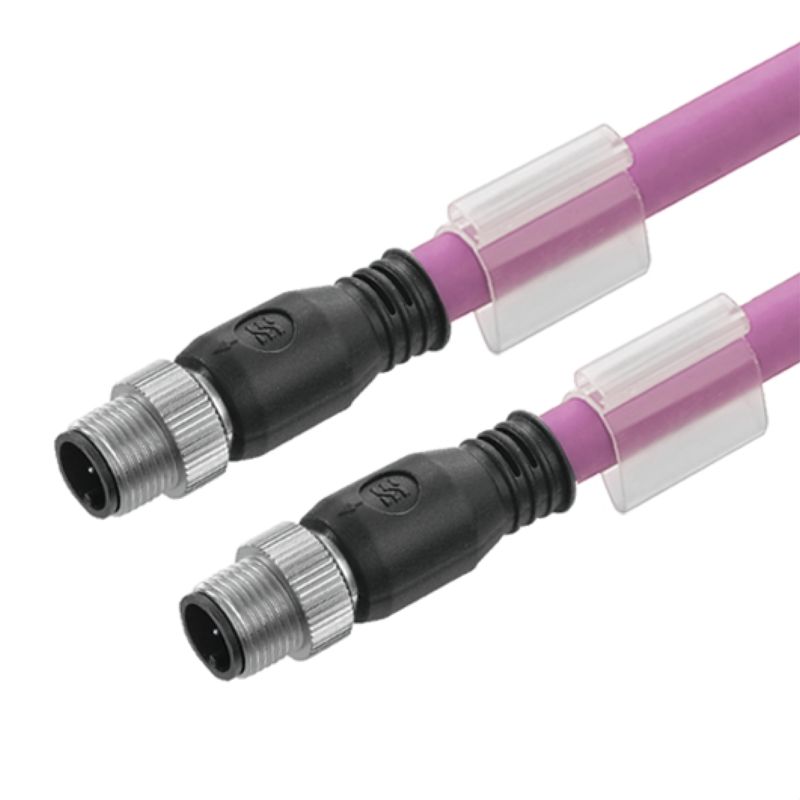

总线线路, 导线, M12 / M12, 回路数: 5, 20 m, 插头, 直式 - 插头, 直式, 带屏蔽: 是, LED: 不, 护套材料: PUR, 卤素: 不

商品编号 1217042000
Pobierz kartę katalogową 工程支持 产品下载
相关商品 5
审批 通用订货数据 尺寸和重量 环保产品合规 电缆技术参数 基本技术信息 电气特性 通用标准 左插头 右插头 分类

审批

认证
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
一致

通用订货数据

版本
总线线路, 导线, M12 / M12, 回路数: 5, 20 m, 插头, 直式 - 插头, 直式, 带屏蔽: 是, LED: 不, 护套材料: PUR, 卤素: 不
订货号
1217042000
类型
SAIL-M12GM12SG-CD-20A
GTIN (EAN)
4050118593921
数量
1 PC

尺寸和重量

长度
20 m
长度 (英寸)
787,402 inch
净重
1 000 g

环保产品合规

RoHS 合规状态
合规，有例外
RoHS 豁免（如适用/已知）
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

电缆技术参数

Kabellängd
20 m
Sheathing colour
红紫色
Suitable for cable carriers
是
Устойчивость к воздействию масла
EN 50363-10-2
传输速率
180 m/min
加速度
7 m/s²
卤素
不
回路数
5
外径
6.9 mm ± 0.3 mm
导线横截面（打印/在线）
2 x 0.34 mm² + 2 x 0.22 mm²
带屏蔽
是
弯曲循环
5 Mio
护套材料
PUR
接线数量
5
最小弯曲半径，可变
10 x 电缆直径
混合型电缆
是
电缆长度可配置
无
移动中的温度范围
-20...80 °C
绝缘
PE
耐焊珠高温
无
芯线横截面积
0,34 mm²
辐照交联
无
防焊接火花
无
阻燃性
符合IEC 60332-1-2
符合 UL1581 UL/ CUL FT1
颜色编码
红色
黑色
白色
蓝色

基本技术信息

LED
不
外壳基本材料
PUR
外壳温度范围
-25…+85 °C
拧紧力矩矩
M12: 0.8 - 1.2Nm
插拔次数
≥ 100
插针镀层
镀金的
污染等级
3
类型
插头, 直式 - 插头, 直式
编码
A 编码
联接螺纹
M12 / M12
螺纹环材料
黄铜材质, 镀镍的
触点材料
CuZn35PB2
跳线
不
防护等级
IP67
额定电压
125 V
额定电流
4 A

电气特性

额定电压
125 V

通用标准

커넥터 표준
IEC 61076-2-101

左插头

插头，左
M12, A 编码, 回路数: 5, 针式端头, 笔直, 插头, 带屏蔽

右插头

插头，右
M12, A 编码, 回路数: 5, 针式端头, 笔直, 插头, 带屏蔽

分类

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
