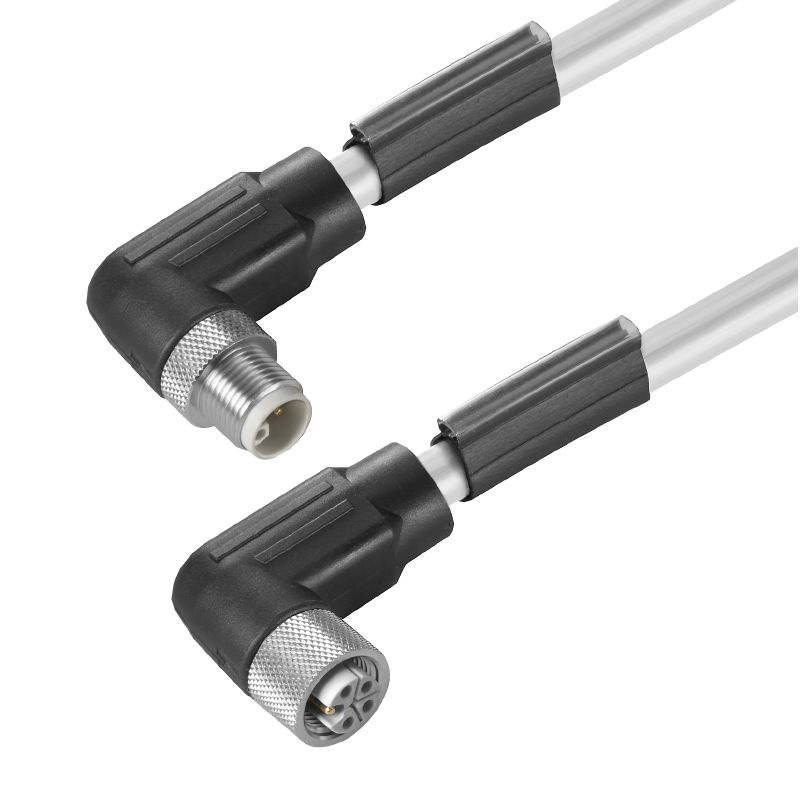

SAIL-M12WM12W-L-1.5PGR
Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 5, 1.5 m, złącze męskie, kątowe - złącze żeńskie, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr. produktu
2455300150
Właściwości
| Wersja | Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 5, 1.5 m, złącze męskie, kątowe - złącze żeńskie, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie |
| Nr zam. | 2455300150 |
| Typ | SAIL-M12WM12W-L-1.5PGR |
| GTIN (EAN) | 4050118470444 |
| Ilość | 1 szt. |
| Masa netto | 100 g |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| Cykle gięcia | 10 mln |
| Długość kabla | 1,5 m |
| Ekranowane | Nie |
| Halogenki | Nie |
| izolacja | PP |
| Kodowanie kolorami |
brązowy
biały niebieski czarny szary |
| kolor płaszcza | szary |
| Konfigurowalna długość kabla | Nie |
| Liczba biegunów | 5 |
| Materiał płaszcza | PUR |
| Odporne na ściegi spawalnicze | Nie |
| Odporność na iskry spawalnicze | Nie |
| promień zgięcia min., ruchomy | 7,5 x średnica kabla |
| promień zgięcia, min., ułożony na stałe | 4 x średnica kabla |
| Przekrój żyły | 1,5 mm² |
| Przydatność do łańcucha ciągowego | Tak |
| Przyspieszenie | 5 m/s² |
| Prędkość | 5 m/s |
| Sieciowane radiacyjnie | Nie |
| Zakres temperatur, stały | -40...80 °C |
| Zakres temperatur, zmienny, min. / maks. | -30...80 °C |
| Zewnętrzna okładzina zgodnie z UL AWM style | 20939 (80 °C / 600 V) |
| Średnica zewnętrzna | 8 mm ± 0.2 mm |
| Cykle wpinania | ≤ 100 |
| kodowanie | L-coded |
| LED | Nie |
| Moment dokręcający | M12: 0,8 - 1,2 Nm |
| napięcie znamionowe | 50 V |
| Podstawowy materiał obudowy | PUR |
| Powierzchnia styku | pozłacany |
| Prąd znamionowy | 16 A |
| Stopień ochrony |
IP65
IP67 po wkręceniu |
| Stopień zanieczyszczenia | 3 |
| Wykonanie | złącze męskie, kątowe - złącze żeńskie, kątowe |
| Wytrzymałość izolacji | 108 Ω |
| Zakres temperatury obudowy | -40 - +85 °C |
| zmostkowany | Nie |
| Ścieżka połączenia | M12 / M12 |
| napięcie znamionowe | 50 V |
| Wytrzymałość izolacji | 108 Ω |
| Norma dot. łączników wtykowych | IEC 61076-2-111 |
| Nr certyfikatu (cULus) | E257571 |
| Norma dot. łączników wtykowych | IEC 61076-2-111 |
| Wtyk po lewej | M12, Kodowanie L, IP67, styk męski, zakrzywiony 90°, Tworzywo sztuczne, nieekranowane |
| Wtyk po prawej | M12, L-coded, IP67, female contact, angled 90°, Plastic, unshielded |
| Ilustracja produktu-07 | [MAM_Cumulus:33890](null) |
| Nagłówek obrazu-07 | Schemat połączeń |
| Nagłówek obrazu-08 | Idealne narzędzie: Screwty ® z regulacją momentu obrotowego |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167021) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2455300150) |
| Powiadomienie o zmianie produktu |
[PCN-PB46-20200713-00-A de](https://mdcop.weidmueller.com/mediadelivery/asset/900_165093)
[PCN-PB46-20200713-00-A en](https://mdcop.weidmueller.com/mediadelivery/asset/900_165094) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E257571 |
