Właściwości

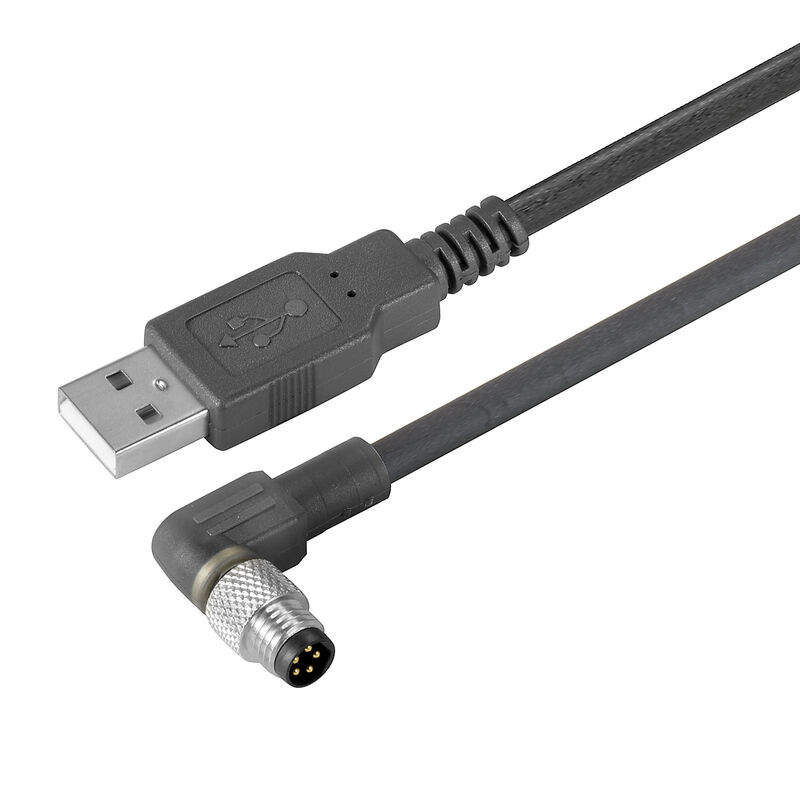

| Wersja | Przewód czujnik/element wykonawczy, M8, Liczba biegunów : 5, 10 m, złącze męskie, kątowe, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie |
| Nr zam. | 2466631000 |
| Typ | SAIL-M8W-5-10U |
| GTIN (EAN) | 4050118480870 |
| Ilość | 1 szt. |
| Masa netto | 300 g |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | e8d8af70-4c85-4483-bc8c-9bc5b598e2a9 |
| Cykle gięcia | 12 mln |
| Cykle zginania przy rozciąganiu | > 5 Mio. |
| Długość kabla | 10 m |
| Długość skręcania | 1 m |
| Ekranowane | Nie |
| Halogenki | Nie |
| izolacja | PP |
| kolor płaszcza | czarny |
| Konfigurowalna długość kabla | Nie |
| Liczba biegunów | 5 |
| Materiał płaszcza | PUR |
| Odporne na ściegi spawalnicze | Nie |
| Odporność na iskry spawalnicze | Nie |
| odporność na rozprzestrzenianie się płomienia |
In accordance with UL1581 UL / CUL FT2
zgodnie z wymaganiami IEC 60332-2-2 |
| promień zgięcia min., ruchomy | 10 x średnica kabla |
| promień zgięcia, min., ułożony na stałe | 5 x średnica kabla |
| Przekrój żyły | 0,25 mm² |
| Przydatność do łańcucha ciągowego | Tak |
| Przyspieszenie | 5 m/s² |
| Prędkość | 5 m/s |
| Sieciowane radiacyjnie | Nie |
| Wytrzymałość na skręcanie | 360 °/m |
| Zakres temperatur, stały | -40...80 °C |
| Zakres temperatur, zmienny, min. / maks. | -25...80 °C |
| Zewnętrzna okładzina zgodnie z UL AWM style | 20549 (80 °C / 300 V) |
| Cykle wpinania | ≥ 100 |
| kodowanie | Kodowanie B |
| LED | Nie |
| Materiał pierścienia gwintowanego | mosiądz, niklowany |
| Moment dokręcający | M8: 0,5 - 0,6 Nm |
| napięcie znamionowe | 60 V |
| Podstawowy materiał obudowy | PUR |
| Powierzchnia styku | pozłacany |
| Prąd znamionowy | 3 A |
| Stopień ochrony |
IP69K
IP65 IP66 |
| Stopień zanieczyszczenia | 3 |
| Wykonanie | złącze męskie, kątowe |
| Wytrzymałość izolacji | 108 Ω |
| Zakres temperatury obudowy | -25…+85 °C |
| Ścieżka połączenia | M8 |
| napięcie znamionowe | 60 V |
| Wytrzymałość izolacji | 108 Ω |
| Wtyk po lewej | M8, IP67, styk męski, zakrzywiony 90°, Tworzywo sztuczne, nieekranowane |
| Wtyk po prawej | Wolny koniec przewodu |
| Nagłówek obrazu-03 | Rysunek wymiarowy |
| Podpis obrazu-03 | Male, angled |
| Nagłówek obrazu-06 | Idealne narzędzie: Screwty ® z regulacją momentu obrotowego |
| Podpis obrazu-06 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_167000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2466631000) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Dopuszczenia |   |
| ROHS | Zgodny |
