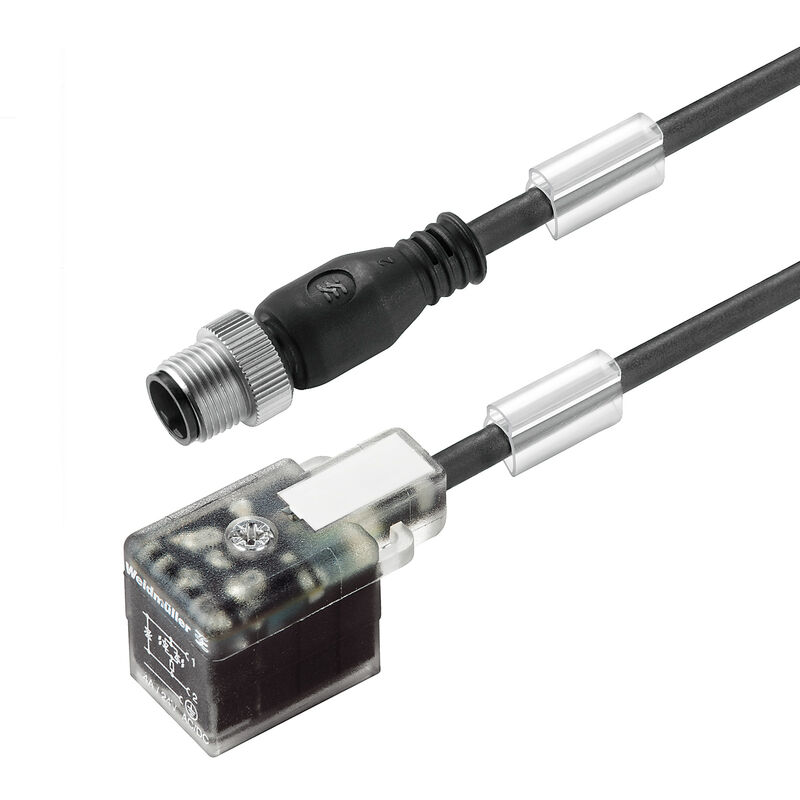

SAIL-VSB-M12G-2.0U
SAIL-VSB-M12G-2.0U
Rozměrový výkres
SAIL-VSB-M12G-2.0U
Schéma pólů
Male, straight
SAIL-VSB-M12G-2.0U
Schéma pólů
SAIL-VSB-M12G-2.0U
Schéma pólů
M12 = A-coded
SAIL-VSB-M12G-2.0U

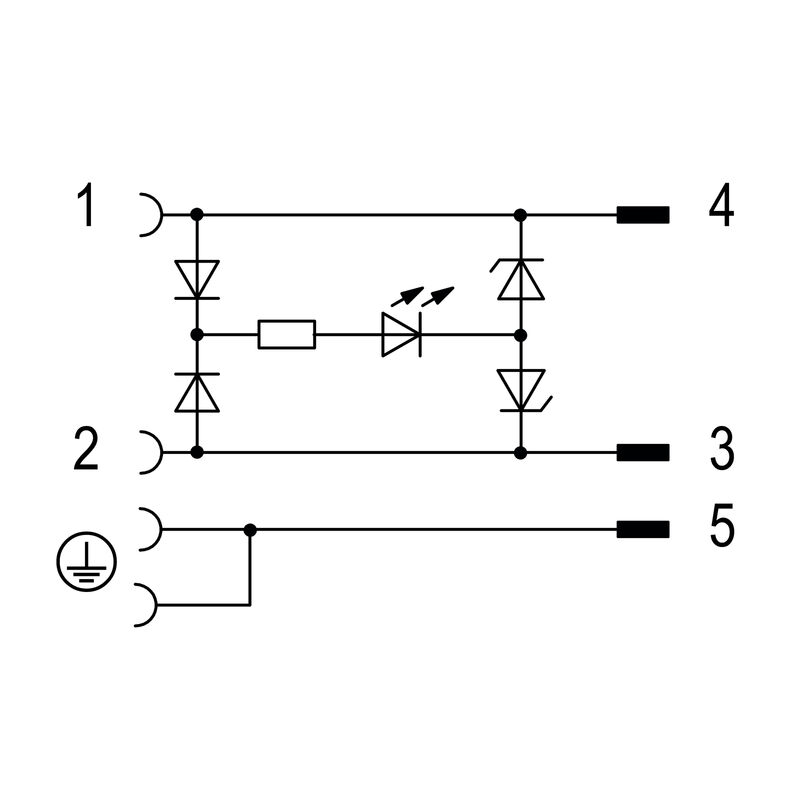

Schéma připojení

SAIL-VSB-M12G-2.0U

Tento výrobek již nebude k dispozici.

Poslední datum objednávky: /Date(1803769200000)/

Ventilledning (konfektionerad), Stickkontakt rak - ventilkontakt, Bryggform B industri (11 mm), M12 = A-kodad, Kabellängd: 2 m, PUR, svart

ID výrobku 9457680200
Stáhnout datový list
Příbuzné výrobky 12
Godkännanden Allmänna beställningsdata Dimensions and weights Miljööverenstämmelse för produkt Technické specifikace kabelu Všeobecné technické údaje Klassificeringar

Godkännanden

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform

Allmänna beställningsdata

Verze
Ventilledning (konfektionerad), Stickkontakt rak - ventilkontakt, Bryggform B industri (11 mm), M12 = A-kodad, Kabellängd: 2 m, PUR, svart
Číslo objednávky
9457680200
Typ
SAIL-VSB-M12G-2.0U
GTIN (EAN)
4032248229123
Qty.
1 adet
Delivery status
This article will no longer be available in the future.
Last order date
/Date(1803769200000)/

Dimensions and weights

Net weight
82,72 g

Miljööverenstämmelse för produkt

Stav souladu se směrnicí RoHS
Kompatibel med undantag
Výjimka ze směrnice RoHS (je-li použitelné/známo)
6c
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

Technické specifikace kabelu

Barevné kódování
hnědá
modrá
zelená / žlutá
Barva opláštění
černá
Cykly ohybu
2 mil.
Délka kabelu
2 m
Halogen
Ne
Izolace
PP
Materiál pláště
PUR
Odolnost proti zkrutu
0 °/m
Odolnost vůči jiskrám ze sváření
Ne
Odolné vůči perlám kovu ze svařování
Ne
Poloměr ohybu, min., pohyblivý
10 x průměr kabelu
Poloměr ohybu, min., stacionární
5 x cable diameter
Počet pólů
3
Průřez jádra
0,5 mm²
Rychlost
200 m/s
Stíněný
Non
Teplotní rozpětí, pohyblivé
-25...80 °C
Teplotní rozpětí, stacionární
-50...80 °C
Vhodné pro nosiče kabelů
Yes
Vnější průměr
4.6 mm ± 0.2 mm
Zrychlení
5 m/s²

Všeobecné technické údaje

Jmenovité napětí
24 V
Jmenovitý proud
4 A
Kódování
Průmyslový design B (11 mm)
M12 = A-kódování
LED
Ano
Materiál kontaktu
CuZn
Povrch kontaktu
verzinnt
Připojovací závit
Miscellaneous
Rozsah teplot krytu
-25…+80 °C
Stupeň krytí
IP67
Vissé
Utahovací moment
장착 스크류 M3: 0.4 Nm
M12: 0.8 - 1.2 Nm
Verze
Straight plug - valve plug
Všechny zástrčky ventilů jsou usazeny ochrannými obvody
Диод Зенера

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
