SAIL-VSCD-3.0U
SAIL-VSCD-3.0U
Rozměrový výkres
SAIL-VSCD-3.0U
Pole scheme
SAIL-VSCD-3.0U
Esquema de conexiones

SAIL-VSCD-3.0U

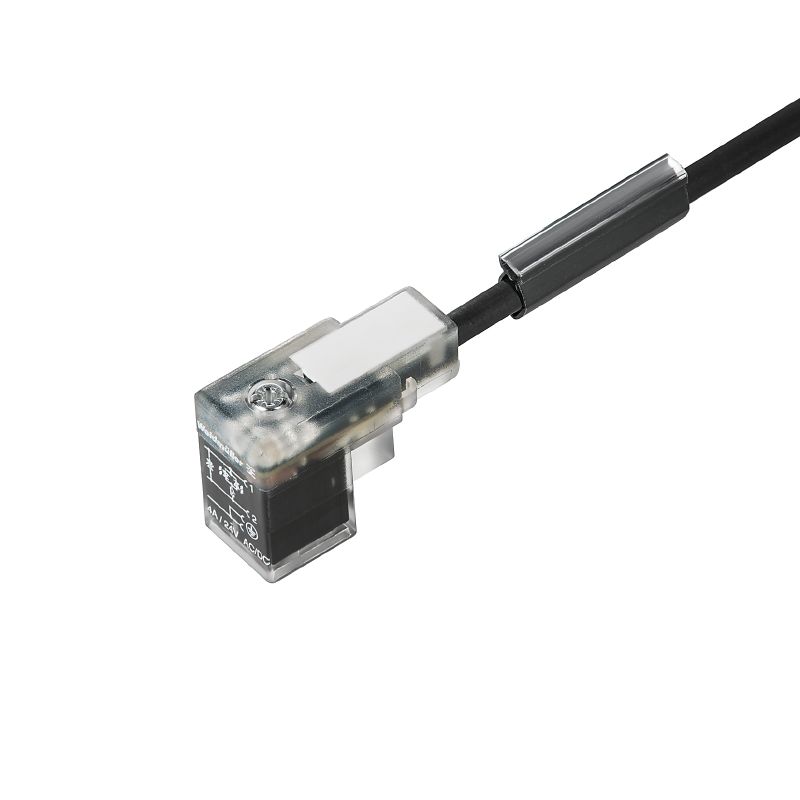

Szelepkábel (szerelt), Nyitott kábelvég - szelepcsatlakozó, C építési forma DIN (8 mm), Kábelhossz: 3 m, PUR, fekete

№ продукта 9456240300
Загрузить спецификации Инженерная поддержка Загрузка продуктов
Связанные продукты 4
Tanúsítványok Általános rendelési adatok Размеры и массы Termékek környezetvédelmi megfelelősége Технические характеристики кабеля PB46 Общие технические данные Classifications

Tanúsítványok

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать

Általános rendelési adatok

Версия
Szelepkábel (szerelt), Nyitott kábelvég - szelepcsatlakozó, C építési forma DIN (8 mm), Kábelhossz: 3 m, PUR, fekete
Заказ №
9456240300
Тип
SAIL-VSCD-3.0U
GTIN (EAN)
4032248404070
Кол.
1 Штука

Размеры и массы

Масса нетто
102 g

Termékek környezetvédelmi megfelelősége

Состояние соответствия RoHS
Megfelel, kivétel nélkül
REACH SVHC
Нет SVHC выше 0,1 wt%

Технические характеристики кабеля

Возможно использование с троссом для протяжки
Да
Галогены
Нет
Диапазон температур, движущ.
-25...80 °C
Диапазон температур, стацион.
-50...80 °C
Длина кабеля
3 m
Изоляция
PP
Количество контактов
3
Материал оболочки
Полиуретан
Наружный диаметр
4.6 mm ± 0.2 mm
Поперечное сечение жилы
0,5 mm²
Прочность при кручении
0 °/m
Радиус изгиба мин., изменяющийся
10 x диаметр кабеля
Радиус изгиба, мин., постоянный
5 x диаметр кабеля
Скорость
200 m/s
Стойкость к сварочным искрам
Нет
Ускорение
5 m/s²
Устойчивые к каплям сварочного металла
Nein
Цвет оболочки
negro
Цветовая кодировка
brown
blue
Green/yellow
Циклы сгиба
2 Mio
Экранированный
Non

PB46 Общие технические данные

LED
Да
Блок схемной защиты
Диод Зенера
Вид защиты
IP67
когда ввинчен
Диапазон температур корпуса
-25…+80 °C
Исполнение
Открытый конец кабеля - клапанный разъем
Кодировка
Конструкция C DIN (8 мм)
Материал контакта
CuZn
Момент затяжки
Крепежный винт М3: 0,4 Нм
Крепежный винт М2,5: 0,3 Нм
Номинальное напряжение
24 V
Номинальный ток
4 A
Поверхность контакта
луженые
Соединительная резьба
прочее

Classifications

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-12
ECLASS 15.0
27-06-03-12
