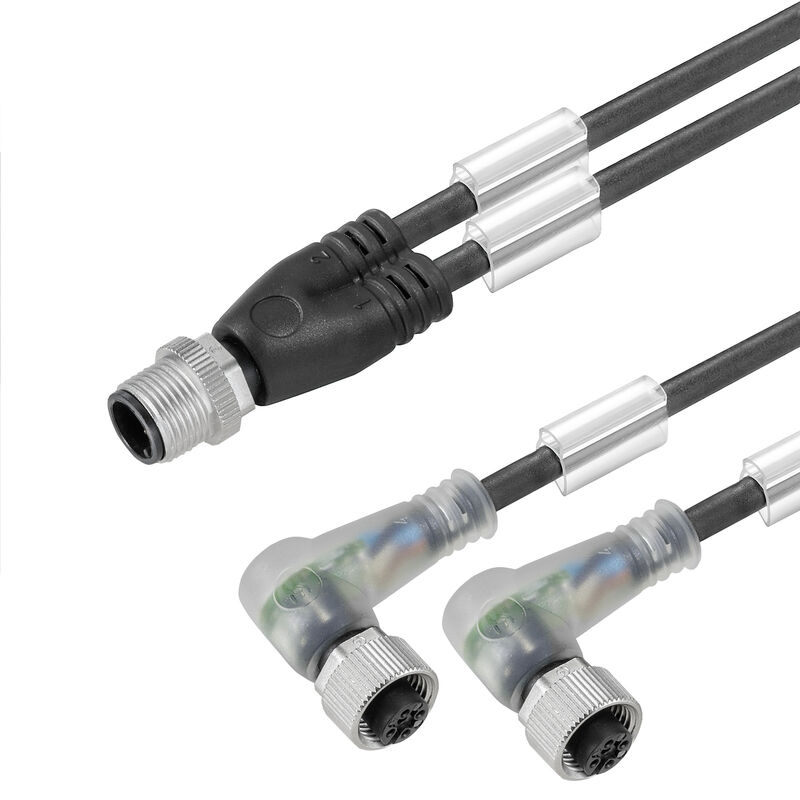

SAIL-ZW-M12BW-3L3.0V
Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 3, 3 m, przewód bliźniaczy, Ekranowane: Nie, LED: Tak, Materiał płaszcza: PVC, Halogenki: Tak
Nr. produktu
1466210300
Właściwości
| kolor płaszcza | czarny |
| Rodzaj produktu | Przewód czujnik/element wykonawczy |
| Wykonanie | Przewód czujnik/element wykonawczy, Kabel połączeniowy, M12 / M12, Liczba biegunów : 3, 3 m, przewód bliźniaczy, Ekranowane: Nie, LED: Tak, Materiał płaszcza: PVC, Halogenki: Tak |
| Nr zam. | 1466210300 |
| Typ | SAIL-ZW-M12BW-3L3.0V |
| GTIN (EAN) | 4050118275469 |
| Ilość | 1 szt. |
| Masa netto | 254 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Długość kabla | 3 m |
| Ekranowane | Nie |
| Halogenki | Tak |
| izolacja | PVC |
| Kodowanie kolorami |
brązowy
niebieski czarny |
| kolor płaszcza | czarny |
| Konfigurowalna długość kabla | Nie |
| Liczba biegunów | 3 |
| Materiał płaszcza | PVC |
| Odporne na ściegi spawalnicze | Nie |
| Odporność na iskry spawalnicze | Nie |
| Przekrój żyły | 0,34 mm² |
| Przydatność do łańcucha ciągowego | Nie |
| Wytrzymałość na skręcanie | 0 °/m |
| Zakres temperatur, stały | -30...80 °C |
| Zakres temperatur, zmienny, min. / maks. | -5...80 °C |
| Zewnętrzna okładzina zgodnie z UL AWM style | 2464 (80 °C / 300 V) |
| Średnica zewnętrzna | 4.9 mm ± 0.2 mm |
| Cykle wpinania | ≥ 100 |
| kodowanie | Kodowanie A |
| LED | Tak |
| Materiał pierścienia gwintowanego | odlew ciśnieniowy cynkowy |
| Moment dokręcający | M12: 0,8 - 1,2 Nm |
| napięcie znamionowe | 24 V |
| Podstawowy materiał obudowy | PUR |
| Powierzchnia styku | pozłacany |
| Prąd znamionowy | 4 A |
| rozmiar klucza | 12 mm |
| Stopień ochrony |
IP67
IP68 po wkręceniu IP65 IP66 |
| Stopień zanieczyszczenia | 3 |
| Wykonanie | przewód bliźniaczy |
| Wytrzymałość izolacji | 108 Ω |
| Zakres temperatury obudowy | -25…+85 °C |
| zmostkowany | Nie |
| Ścieżka połączenia | M12 / M12 |
| napięcie znamionowe | 24 V |
| Wytrzymałość izolacji | 108 Ω |
| Norma dot. łączników wtykowych | IEC 61076-2-101 |
| Nr certyfikatu (cULus) | E307231 |
| Norma dot. łączników wtykowych | IEC 61076-2-101 |
| Wtyk po lewej | M12, Kodowanie A, IP68, styk męski, prosty, Tworzywo sztuczne, nieekranowane |
| Wtyk po prawej | M12, Kodowanie A, IP68, styk żeński, zakrzywiony 90°, Tworzywo sztuczne, nieekranowane |
| Nagłówek obrazu-05 | Schemat biegunów |
| Podpis obrazu-05 | Twin male connector |
| Nagłówek obrazu-06 | Schemat biegunów |
| Podpis obrazu-06 | Socket |
| Nagłówek obrazu-08 | Idealne narzędzie: Screwty ® z regulacją momentu obrotowego |
| Podpis obrazu-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1466210300) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1466210300&norm=0) |
| Powiadomienie o zmianie produktu |
[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury | [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-13 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| Dopuszczenia |    |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cULus) | E307231 |
