SAIS-4/11-7/8
SAIS-4/11-7/8
SAIS-4/11-7/8
Póluskiosztás
Male

SAIS-4/11-7/8

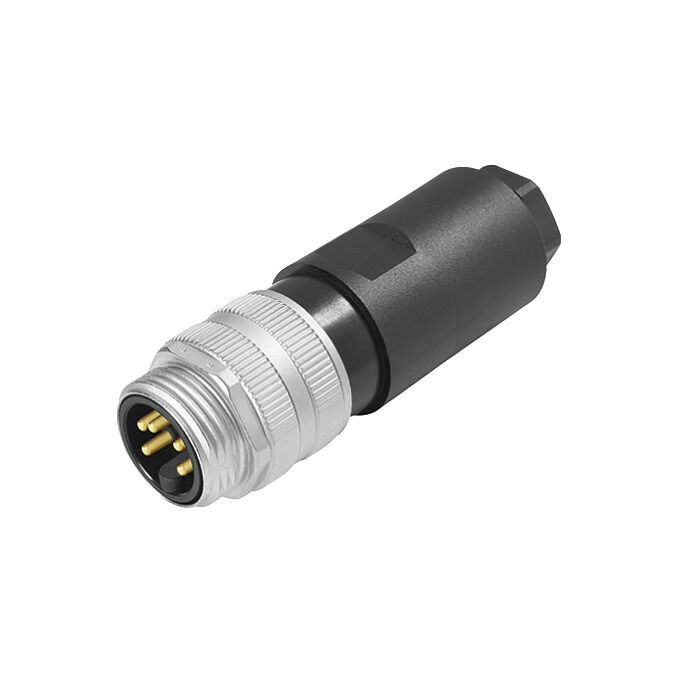

Terepen rögzíthető csatlakozó, 7/8"

Cikkszám 1291950000
Adatlap letöltése Mérnöki támogatás
Kapcsolódó termékek 12
Tanúsítványok Általános rendelési adatok Méretek és tömegek Termékek környezetvédelmi megfelelősége Egyedi igényekre szabható dugaszoló csatlakozók műszaki adatai Általános adatok Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E307231

Általános rendelési adatok

Változat
Terepen rögzíthető csatlakozó, 7/8"
Rendelési szám
1291950000
Típus
SAIS-4/11-7/8
GTIN (EAN)
4050118086904
Qty.
1 Darab

Méretek és tömegek

Nettó tömeg
60 g

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétellel
RoHS alóli kivétel (ha van/ismert ilyen)
6c
REACH SVHC
Lead 7439-92-1
SCIP
7baf363e-d867-435e-844e-c01f32ebf146

Egyedi igényekre szabható dugaszoló csatlakozók műszaki adatai

Az érintkező típusa
Érintkező
Csatlakozás típusa
Csavaros csatlakozás
Csatlakozási keresztmetszet, max.
1,5 mm²
Csatlakozási keresztmetszet, min.
0,14 mm²
Dugaszolási ciklusok
≥ 50
Ház fő anyaga
PBT
Ház hőmérsékleti tartománya
-40 … +85 ° C
Kábelcsavarzat
PG 11
Kábelátmérő, max.
10 mm
Kábelátmérő, min.
8 mm
Kódolás
nincs
Menetes gyűrű anyaga
Cink présöntvény
Névleges feszültség
300 V
Névleges áram
9 A
Névleges áram
9 A (4 és 5 pólusú), 12 A (3 pólusú)
Pólusszám
4
Szennyezés súlyossága
3
Szigetelési ellenállás
108 Ω
Vezeték-keresztmetszet, max.
1,5 mm²
Vezeték-keresztmetszet, min.
0,5 mm²
Védelmi osztály
IP67
Árnyékolás csatlakozás
Nem
Érintkező anyaga
CuZn
Érintkező felület
Aranyozott

Általános adatok

Anslutning 1
7/8"
Anslutning 2
Csavar
Cable diameter, max.
10 mm
Cable diameter, min.
8 mm
Coding
nincs
Conductor cross-section, max.
1,5 mm²
Connection thread
7/8"
Contact material
CuZn
Cykle wpinania
≥ 50
Dławnica kablowa
PG 11
Ház hőmérsékleti tartománya
-40 … +85 ° C
Märkspänning (UL)
600 V
Material capotas
PBT
Märkström
9 A (4 és 5 pólusú), 12 A (3 pólusú)
Märkstötspänning
4 000 V
Nominal current
9 A
Número de polos
4
Resistencia del aislamiento
108 Ω
Section de raccordement du conducteur, min.
0,5 mm²
Skärmanslutning
Nem
Stopień ochrony
IP67
Stopień zanieczyszczenia
3
Superficie de contacto
Aranyozott
Tensione nominale
300 V
Tipo de conexión
Csavaros csatlakozás
Vezeték külső átm.
-
Номинальное напряжение
300 V

Besorolások

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
