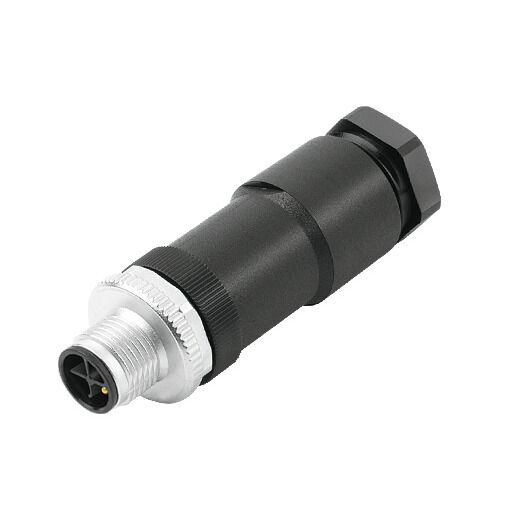

SAISGS-P-4S-8/10-M12
SAISGS-P-4S-8/10-M12
Esquema de polos
Plug

SAISGS-P-4S-8/10-M12

Connettore collegabile al campo, M12

N.º de artículo 1391990000
Descargar hoja de datos Soporte técnico Descargas de productos
es accesorio de 1 Productos relacionados 13
Tanúsítványok Dati generali per l’ordinazione Dimensiones y pesos Termékek környezetvédelmi megfelelősége Datos técnicos conectores de libre configuración General Info Normas Classifications

Tanúsítványok

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E307231

Dati generali per l’ordinazione

Versión
Connettore collegabile al campo, M12
Código
1391990000
Tipo
SAISGS-P-4S-8/10-M12
GTIN (EAN)
4050118192353
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
24,9 g

Termékek környezetvédelmi megfelelősége

Estado de cumplimiento de la directiva RoHS
Megfelel, kivétellel
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Datos técnicos conectores de libre configuración

Ciclos de enchufado
≥ 100
Codificación
S-coded
Conexión de apantallamiento
No
Corriente nominal
12 A
Corriente nominal
12 A
Diámetros de cable, max.
10 mm
Diámetros de cable, min.
8 mm
Grado de polución
3
Género del contacto
Macho
Material capotas
PA
Material de contacto
CuZn
Material del anillo roscado
Fundición inyectada de cinc
Número de polos
4
Prensaestopas
PG 11
Rango de temperatura caja
-40 … +85 ° C
Resistencia del aislamiento
108 Ω
Sección de conexión del conductor, max.
2,5 mm²
Sección de conexión del conductor, min.
0,14 mm²
Sección de conexión, máx.
2,5 mm²
Sección de conexión, mín.
0,14 mm²
Superficie de contacto
bañado en oro
Tensión nominal
630 V
Tipo de conexión
Screw connection
Tipo de protección
IP67

General Info

Number of poles
4
Conexión 1
M12
Conexión 2
스크류
Material capotas
PA
Rosca de conexión
M12
Material de contacto
CuZn
Superficie de contacto
bañado en oro
Tipo de protección
IP67
Ciclos de enchufado
≥ 100

Normas

Conector norma
IEC 61076-2-111

Classifications

ETIM 8.0
EC002635
ETIM 9.0
EC002635
ETIM 10.0
EC002635
ECLASS 14.0
27-44-01-16
ECLASS 15.0
27-44-01-16
