Właściwości

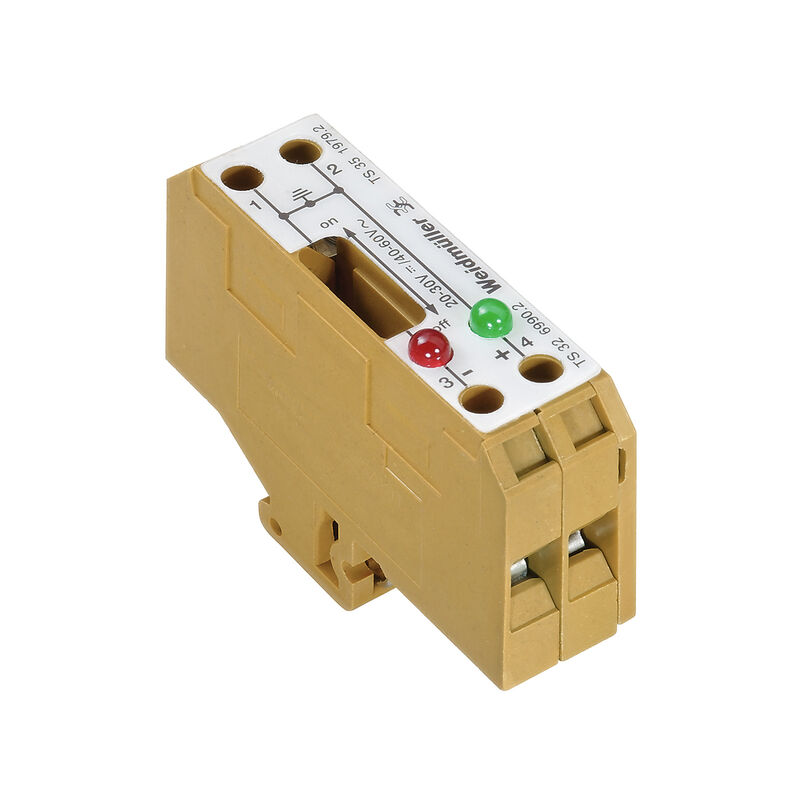

| Wersja | Bloki odczepów probierczych, złącze śrubowe, Jasnożółty, 4 mm², 27 A, 60 V, liczba przyłączeń: 2, liczba poziomów: 1 |
| Nr zam. | 0699020000 |
| Typ | SAKT E/32 2LD 60VAC |
| GTIN (EAN) | 4008190090012 |
| Ilość | 5 szt. |
| Głębokość | 53,5 mm |
| Głębokość (cale) | 2,106 inch |
| Wysokość | 65 mm |
| Wysokość (cale) | 2,559 inch |
| Szerokość | 19 mm |
| Szerokość (cale) | 0,748 inch |
| Masa netto | 68,8 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, z wyłączeniem |
| Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 999cd67e-471e-4085-8dba-1342fcea86de |
| tworzywo | KrG |
| Barwny | Jasnożółty |
| Klasa palności wg UL 94 |
V-0
5VA |
| Wykonanie |
Złącze śrubowe
przekładka z LED |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 4 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Tak |
| Przyłącze PE | Nie |
| Szyna | TS 32 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| Wskazówka montażowa | montaż bezpośredni |
| Rodzaj przyłącza, kolejne przyłącze | złącze śrubowe |
| kierunek podłączenia | z boku |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 6 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,5 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 22 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 6 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 10 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Rodzaj przyłącza | złącze śrubowe |
| Rodzaj przyłącza 2 | złącze śrubowe |
| sprawdzian trzpieniowy wg 60 947-1 | A5 |
| Wielkość ostrza | 4,0 x 0,8 mm |
| Zakres zaciskania, maks. | 10 mm² |
| Zakres zaciskania, min. | 0,5 mm² |
| śruba dociskowa | M 3,5 |
| Separacja poprzeczna | bez |
| Separacja wzdłużna | bez |
| zintegrowane gniazdo kontrolne | Nie |
| przekrój przyłącza przewodu AWG, min. | AWG 22 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Szyna | TS 32 |
| Wskazówka montażowa | montaż bezpośredni |
| Przekrój pomiarowy | 4 mm² |
| Napięcie znamionowe | 60 V |
| Znamionowe napięcie stałe | 0 V |
| Prąd znamionowy | 27 A |
| Prąd przy maksymalnym oprzewodowaniu | 27 A |
| Rezystancja objętościowa wg IEC 60947-7-x | 1 mΩ |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,02 W |
| Stopień zanieczyszczenia | 3 |
| Dokumentacja użytkownika |
[Funktionsbeschreibung - Erdleitertrennklemme](https://mdcop.weidmueller.com/mediadelivery/asset/900_165481)
[Functional description - Earth wire disconnect terminal block](https://mdcop.weidmueller.com/mediadelivery/asset/900_165482) |
| Katalogi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000902 |
| ETIM 7.0 | EC000902 |
| ETIM 8.0 | EC000902 |
| ETIM 9.0 | EC000902 |
| ECLASS 9.0 | 27-14-11-26 |
| ECLASS 9.1 | 27-14-11-26 |
| ECLASS 10.0 | 27-14-11-26 |
| ECLASS 11.0 | 27-14-11-26 |
| ECLASS 12.0 | 27-14-11-26 |
| ECLASS 13.0 | 27-25-01-09 |
| ECLASS 14.0 | 27-25-01-09 |
| Dopuszczenia |   |
| ROHS | Zgodny |
