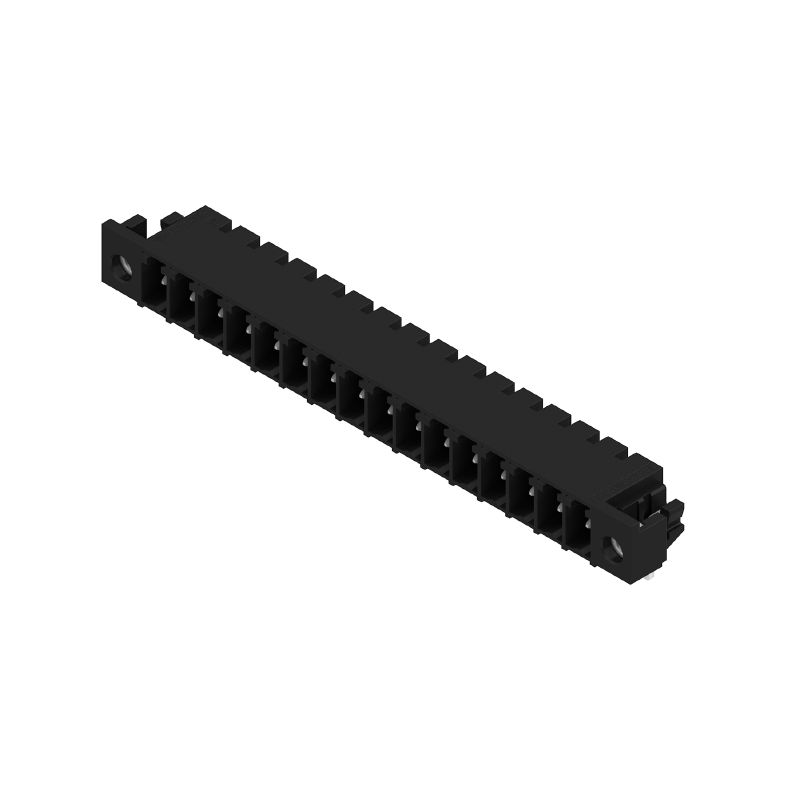

SC-SMT 3.81/16/90LF 3.2SN BK BX
Złącze wtykowe do druku, Listwa męska, kołnierz lutowany, Połączenie lutowane THT/THR, 3.81 mm, Liczba biegunów: 16, 90°, Długo&,347;&,263; pinu do lutowania (l): 3.2 mm, cynowana, czarny, skrzynia
Nr. produktu
1863870000
Właściwości
| Wykonanie | Złącze wtykowe do druku, Listwa męska, kołnierz lutowany, Połączenie lutowane THT/THR, 3.81 mm, Liczba biegunów: 16, 90°, Długo&,347;&,263; pinu do lutowania (l): 3.2 mm, cynowana, czarny, skrzynia |
| Nr zam. | 1863870000 |
| Typ | SC-SMT 3.81/16/90LF 3.2SN BK BX |
| GTIN (EAN) | 4032248429097 |
| Ilość | 50 szt. |
| parametry produktu |
IEC: 320 V / 17.5 A UL: 300 V / 11 A |
| opakowanie | skrzynia |
| Głębokość | 9,2 mm |
| Głębokość (cale) | 0,362 inch |
| Wysokość | 10,3 mm |
| Wysokość (cale) | 0,406 inch |
| Najmniejsza wysokość montażu | 7,1 mm |
| Szerokość | 71,25 mm |
| Szerokość (cale) | 2,805 inch |
| Masa netto | 4,6 g |
| REACH SVHC | / |
| Rodzina produktów | OMNIMATE Signal - seria BC/SC 3.81 |
| Rodzaj przyłącza | Przyłącze dla obwodu drukowanego |
| montaż na płytce drukowanej | Połączenie lutowane THT/THR |
| Raster w mm (P) | 3,81 mm |
| Raster w calach(P) | 0,15 " |
| kąt odejścia | 90° |
| Liczba biegunów | 16 |
| liczba kołków lutowanych na biegun | 1 |
| Długość pinu do lutowania (l) | 3,2 mm |
| Tolerancja długości kołka lutowniczego | 0 / -0,02 mm |
| Wymiary kołka lutowniczego |
d = 1,0 mm
ośmiokątny |
| Wymiary kołka lutowniczego = d tolerancja | 0 / -0,04 mm |
| ?rednica otworu monta?owego (D) | 1,3 mm |
| Tolerancja ?rednicy otworu monta?owego (D) | + 0,1 mm |
| Średnica zewnętrzna pola lutowniczego | 2,1 mm |
| Średnica otworu w szablonie | 1,9 mm |
| L1 in mm | 57,15 mm |
| L1 w calach | 2,25 " |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 1 |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym |
| Rezystancja skrośna | ≤5 mΩ |
| element kodowany | Tak |
| Materiał izolacyjny | LCP GF |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | IIIa |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 120 °C |
| Zakres temperatur montaż, min. | -25 °C |
| Zakres temperatur montaż, max. | 120 °C |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 17,5 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 13,9 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 17 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 12,4 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 320 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 160 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 160 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 2,5 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 2,5 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 2,5 kV |
| odporność na zwarcia | 3 x 1s z 76 A |
| Instytut (CSA) | CSA |
| Nr certyfikatu (CSA) | 200039-1121690 |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 300 V |
| Prąd znamionowy (grupa użytkowa B / CSA) | 11 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Instytut (cURus) | CURUS |
| Nr certyfikatu (cURus) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 300 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 11 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 11 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| opakowanie | skrzynia |
| Długość VPE | 102 mm |
| Szerokość VPE | 88 mm |
| Wysokość VPE | 83 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_100222) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1863870000) |
