SCDV-THR 3.81/22/90F 3.2SN BK BX

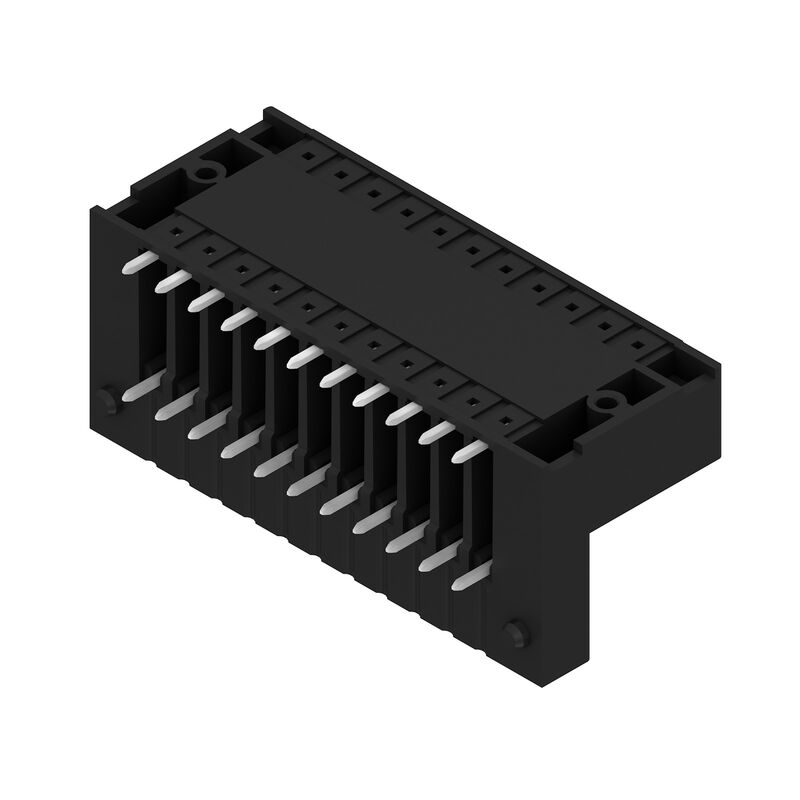

제품 이미지
SCDV-THR 3.81/22/90F 3.2SN BK BX

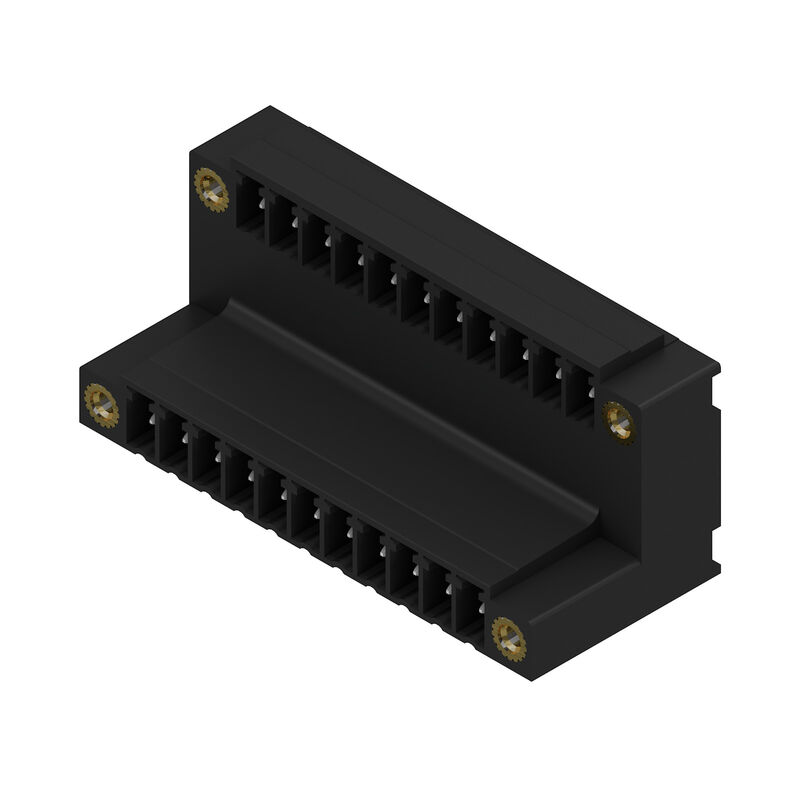

제품 이미지
SCDV-THR 3.81/22/90F 3.2SN BK BX
Dimensional drawing

SCDV-THR 3.81/22/90F 3.2SN BK BX

Zásuvný konektor PCB plug in, řada kolíků, Příruba, Připojení pájením přetavením průchozím otvorem, 3.81 mm, Počet pólů: 22, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box

항목 번호 1034070000
데이터 시트 다운로드 Teknisk support Nedladdningar av produkter
액세서리 2 관련 제품 12
Zulassungen Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Jmenovité údaje podle IEC Nenndaten nach CSA Rated data acc. to UL 1059 Balení Important note Classifications

Zulassungen

ROHS
Konform

Všeobecné objednací údaje

버전
Zásuvný konektor PCB plug in, řada kolíků, Příruba, Připojení pájením přetavením průchozím otvorem, 3.81 mm, Počet pólů: 22, 90°, Pájecí kolík, délka (l): 3.2 mm, pocínované, černá, Box
주문 번호
1034070000
유형
SCDV-THR 3.81/22/90F 3.2SN BK BX
GTIN(EAN)
4032248762958
수량
50 items
Product data
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Packaging
Box

Rozměry a hmotnosti

깊이
21.9 mm
깊이 (인치)
0.862 inch
높이
25.9 mm
Height (inches)
1.02 inch
Height of lowest version
22.7 mm
너비
52.3 mm
Breite (inch)
2.059 inch
순중량
15.435 g

Shoda produktu s prostředím

RoHS 준수 상태
V souladu s výjimkou
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b6bfeff-7c16-4508-86c1-7feb387c72ee

Parametry systému

제품군
OMNIMATE Signal - řada BC/SC 3,81
결선 유형
Board connection
PCB에 장착
THT/THR-Lötanschluss
피치(mm)(P)
3.81 mm
피치(인치)(P)
0.15 "
외향 엘보
90°
극 수
22
폴당 용접 핀 수
1
솔더 핀 길이(l)
3.2 mm
솔더핀 길이 공차
+0,02 / -0,02 mm
솔더핀 크기
d = 1,0 mm
octogonal
솔더핀 크기 = d 공차
0 / -0,03 mm
솔더 구멍 직경(D)
1.3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Diamètre extérieur du plot de soudure
2.1 mm
Sablon nyílás átmérő
1.9 mm
L1, mm
38.1 mm
L1, inch
1.5 "
Sorok száma
2
Érintkezősorok száma
2
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Térfogati ellenállás
≤5 mΩ
Kódolható
Igen
Tightening torque
  • Forgatónyomaték típusa:
    Mounting screw, PCB
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0.1 Nm
      • max.:
        0.15 Nm
    • Recommended screw:
      • Alkatrész szám:
        1610740000

Údaje o materiálu

절연재
LCP GF
컬러 코드
black
컬러 차트(유사)
RAL 9011
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 175
Moisture Level (MSL)
1
UL 94 flammability rating
V-0
접점 재질
aleación de cobre
접점 표면
tinned
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Jmenovité údaje podle IEC

표준에 따라 시험완료
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
17.5 A
정격 전류, 극 수(Tu=40°C)
17 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
160 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
2.5 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
2.5 kV
단시간 내전류 저항
3 x 1s mit 76 A

Nenndaten nach CSA

정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
11 A
정격 전류(사용 그룹 D / CSA)
10 A

Rated data acc. to UL 1059

정격 전압(사용 그룹 B / UL 1059)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
11 A
정격 전류(사용 그룹 D / UL 1059)
10 A

Balení

패키징
Box
VPE 길이
280 mm
VPE 폭
255 mm
VPE 높이
28 mm

Important note

IPC 준수
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
참고 사항
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Zeichnungsangabe P = Raster
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
