Właściwości
| Wersja | Zacisk bezpiecznika, SNAP IN, czarny, 4 mm², 6.3 A, 250 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35 |
| Nr zam. | 2941480000 |

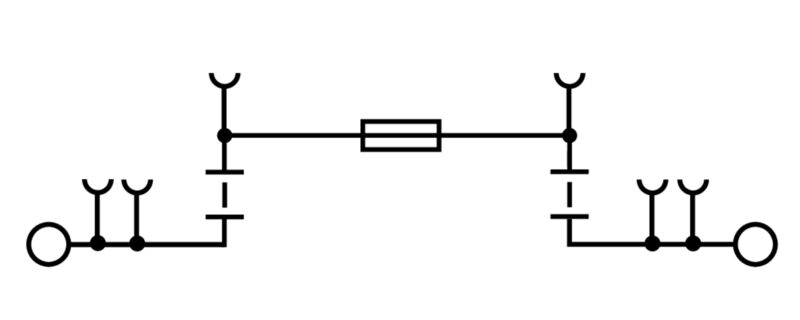

| Typ | SFS 4 2C BK |
| GTIN (EAN) | 4099986710948 |
| Ilość | 50 szt. |
| Głębokość | 79,1 mm |
| Głębokość (cale) | 3,114 inch |
| Wysokość | 67,7 mm |
| Wysokość (cale) | 2,665 inch |
| Szerokość | 6,1 mm |
| Szerokość (cale) | 0,24 inch |
| Masa netto | 20,113 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -60 °C |
| długotrwała temperatura użytkowa, maks. | 130 °C |
| tworzywo | Wemid |
| Materiał izolacyjny | Wemid |
| Barwny | czarny |
| kolor elementów uruchamiających | zielony |
| Klasa palności wg UL 94 | V-0 |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna | TS 35 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| otwarte strony | z prawej strony |
| rodzaj montażu | TS 35 |
| Rodzaj zamocowania | TS 35 |
| Wskazówka montażowa | TS 35 |
| z czopem zatrzaskowym | Nie |
| zatrzaskowe | Tak |
| Rodzaj przyłącza, kolejne przyłącze | SNAP IN |
| Długość odizolowania | 12 mm |
| kierunek podłączenia | u góry |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 4 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 0,75 mm² |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, maks. | 4 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/1, min. | 0,75 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, maks. | 4 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy z tulejkami kablowymi DIN 46228/4, min. | 0,75 mm² |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 0,75 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 4 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 0,75 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Rodzaj przyłącza | SNAP IN |
| Rodzaj przyłącza 2 | SNAP IN |
| sprawdzian trzpieniowy wg 60 947-1 | A4 |
| Wielkość ostrza | 0,6 x 3,5 mm |
| Zakres zaciskania, maks. | 4 mm² |
| Zakres zaciskania, min. | 0,75 mm² |
| Normy | IEC 60947-7-3 |
| przekrój przyłącza przewodu AWG, min. | AWG 20 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 12 |
| Szyna | TS 35 |
| Wskazówka montażowa | TS 35 |
| Przekrój pomiarowy | 4 mm² |
| Napięcie znamionowe | 250 V |
| napięcie znamionowe do złącza sąsiedniego | 500 V |
| Znamionowe napięcie stałe | 400 V |
| Prąd znamionowy | 6,3 A |
| Prąd przy maksymalnym oprzewodowaniu | 6,3 A |
| Normy | IEC 60947-7-3 |
| Rezystancja objętościowa wg IEC 60947-7-x | 1 mΩ |
| Znamionowe napięcie udarowe | 4 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,02 mW |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_322212) |
| Katalogi | [Catalogues in PDF-format](https://www.weidmueller.com/int/service/technical_product_catalogues.jsp) |
| ETIM 6.0 | EC000899 |
| ETIM 7.0 | EC000899 |
| ETIM 8.0 | EC000899 |
| ETIM 9.0 | EC000899 |
| ECLASS 9.0 | 27-14-11-16 |
| ECLASS 9.1 | 27-14-11-16 |
| ECLASS 10.0 | 27-14-11-16 |
| ECLASS 11.0 | 27-14-11-16 |
| ECLASS 12.0 | 27-14-11-16 |
| ECLASS 13.0 | 27-25-01-13 |
| ECLASS 14.0 | 27-25-01-13 |
| Dopuszczenia |  |
