Właściwości
| Wersja | Interfejs, Złącza wtykowe wg DIN 41612 listwa sprężynowa, 32F |
| Nr zam. | 0586861001 |

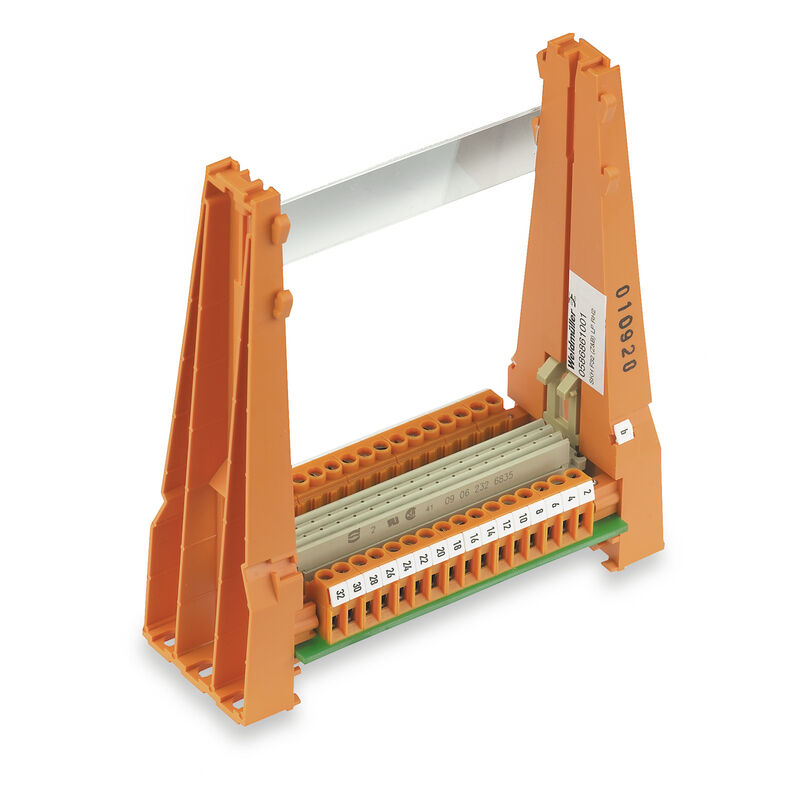

| Typ | SKH F32 (Z&B) LP RH2 |
| GTIN (EAN) | 4032248046263 |
| Ilość | 1 szt. |
| Głębokość | 144 mm |
| Głębokość (cale) | 5,669 inch |
| Wysokość | 51 mm |
| Wysokość (cale) | 2,008 inch |
| Szerokość | 131 mm |
| Szerokość (cale) | 5,157 inch |
| Masa netto | 176 g |
| Temperatura magazynowania | -40...60 °C |
| Temperatura eksploatacyjna | 0...55 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| budowa wtykanej płytki obwodu drukowanego | Format euro 100x160 mm do obudowy 19" |
| liczba biegunów (strona sterownika) | Gniazdo 32 bieg |

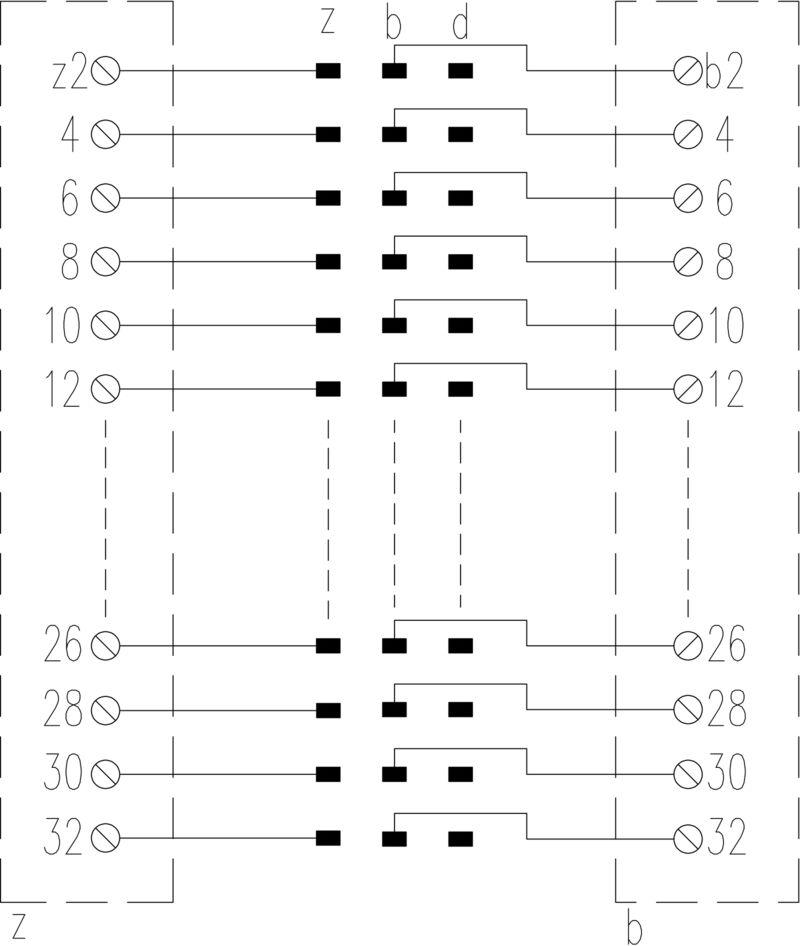

| Oprzewodowanie styków | z i b |
| przyłącze (strona obiektu) | LP 5.08mm |
| Przyłącze (strona sterowania) | Złącza wtykowe wg DIN 41612 listwa sprężynowa |
| typ (strona sterownika) | 32F |
| napięcie nominalne | 250 V UC |
| prąd znamionowy na złącze | 4 A |
| zgodnie z | DIN EN 50178 |
| napięcie znamionowe | 250 V |
| kategoria przepięcia | II |
| stopień zabrudzenia | 2 |
| test napięcia impulsu | 2,1 kV |
| Napięcie probiercze izolacji AC | 1,2 kV |
| długość zdejmowanej izolacji | 6 mm |
| elastyczny z tulejką, maks. | 2,5 mm² |
| elastyczny z tulejką, min. | 0,5 mm² |
| elastyczny, maks. H05(07) V-K | 4 mm² |
| elastyczny, min. H05(07) V-K | 0,5 mm² |
| Maks. przekrój poprzeczny przewodu, AWG | AWG 12 |
| Min. przekrój poprzeczny przewodu, AWG | AWG 26 |
| moment dokręcający, maks. | 0,6 Nm |
| moment dokręcający, min. | 0,5 Nm |
| obszar zacisku, maks. | 6 mm² |
| obszar zacisku, min. | 0,5 mm² |
| rodzaj połączenia | złącze śrubowe |
| stały, maks. H05(07) V-U | 6 mm² |
| stały, min. H05(07) V-U | 0,5 mm² |
| tulejka z kołnierzem z tworzywa sztucznego, maks. | 2,5 mm² |
| Dopuszczenie/Certyfikat/Deklaracja zgodności | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153599) |
| Powiadomienie o zmianie produktu | [20211110 Technical change to SKH interfacesl](https://mdcop.weidmueller.com/mediadelivery/asset/900_245875) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-92 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Dopuszczenia |  |
| ROHS | Zgodny |
