SL 5.08HC/07/90 3.2SN OR BX

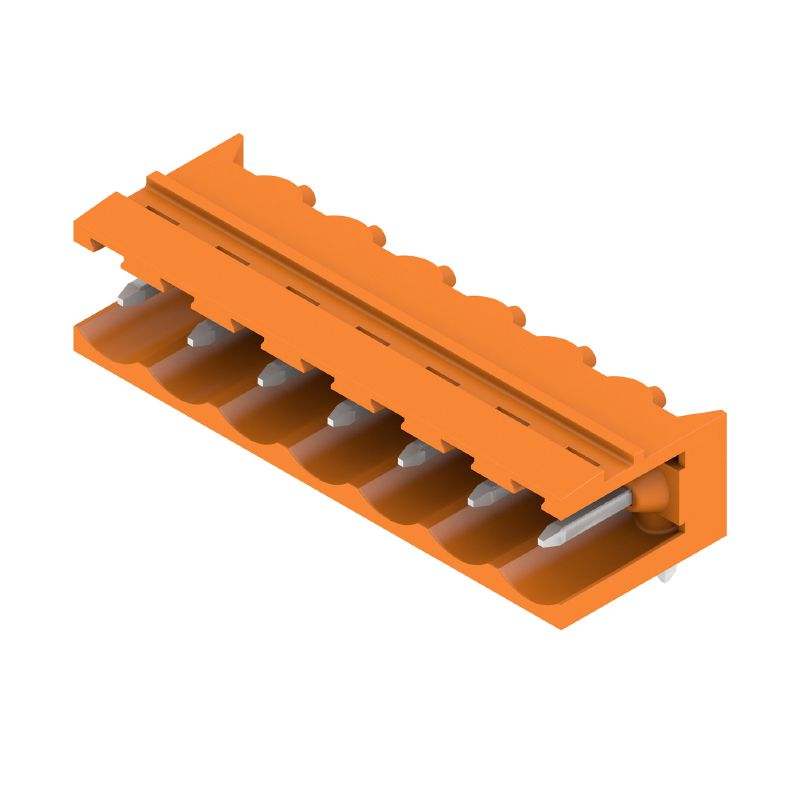

PCB plug-in connector, male header, open side, THT solder connection, 5.08 mm, Number of poles: 7, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box

Art.-Nr. 1146830000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 7 Ist Gegenstück von 18 Verwandte Artikel 46
Approvals General ordering data Dimensions and weights Environmental Product Compliance System specifications Material data Rated data acc. to IEC Rated data acc. to CSA Nenndaten nach UL 1059 Packing Important note Classifications

Approvals

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E60693

General ordering data

Ausfuehrung
PCB plug-in connector, male header, open side, THT solder connection, 5.08 mm, Number of poles: 7, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Box
Best.-Nr.
1146830000
Art
SL 5.08HC/07/90 3.2SN OR BX
GTIN (EAN)
4050118051452
Množství
50 Stück
Produkt-Kennzahlen
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
Verpackung
Box

Dimensions and weights

Tiefe
12 mm
Hloubka (v palcích)
0,472 inch
Höhe
11,63 mm
Height (inches)
0,458 inch
Height of lowest version
8,43 mm
Breite
35,36 mm
Breite (inch)
1,392 inch
Nettogewicht
2,542 g

Environmental Product Compliance

RoHS-Konformitätsstatus
Compliant without exemption
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Produktspezifischer CO2-Fußabdruck
  • Von der Wiege bis zum Werkstor:
    0,029 kg CO2 eq.

System specifications

Produktfamilie
OMNIMATE Signal - series BL/SL 5.08
Anschlussart
Conexión de tarjetas
Montage auf der Leiterplatte
THT solder connection
Raster in mm (P)
5,08 mm
Raster in Zoll (P)
0,2 "
90°
Polzahl
7
Anzahl Lötstifte pro Pol
1
Lötstiftlänge (l)
3,2 mm
Lötstiftlänge-Toleranz
+0,1 / -0,3 mm
Lötstift-Abmessungen
d = 1,2 mm
oktogonal
Lötstift-Abmessungen=d Toleranz
0 / -0,03 mm
Bestückungsloch-Durchmesser (D)
1,4 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 in mm
30,48 mm
L1 in Zoll
1,2 "
Anzahl Reihen
1
Polreihenzahl
1
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Schutzart
IP20
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Steckzyklen
25
Steckkraft/Pol, max.
10 N
Ziehkraft/Pol, max.
7,5 N

Material data

Isolierstoff
PA GF
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≤ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Schichtaufbau - Lötanschluss
1...3 µm Ni / 2...4 µm Sn matt
Schichtaufbau - Steckkontakt
1...3 µm Ni / 2...4 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
24 A
Bemessungsstrom, max. Polzahl (Tu=20°C)
19 A
Bemessungsstrom, min. Polzahl (Tu=40°C)
21 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
16,5 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
400 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
250 V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
4 kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
4 kV

Rated data acc. to CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
200039-1121690
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
18,5 A
Nennstrom (Use group D / CSA)
10 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
18,5 A
Nennstrom (Use group D / UL 1059)
10 A
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Packing

Verpackung
Box
VPE Länge
168 mm
VPE Breite
117 mm
VPE Höhe
38 mm

Important note

IPC-Konformität
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Hinweise
  • Additional variants on request
  • Gold-plated contact surfaces on request
  • Rated current related to rated cross-section & min. No. of poles.
  • Diameter of solder eyelet D = 1.4+0.1mm
  • Solder eyelet diameter D = 1.5 + 0.1 mm, from 9 poles
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • In accordance with IEC 61984, OMNIMATE-connectors are connectors without breaking capacity (COC). During designated use, connectors are not allowed to be engaged or disengaged when live or under load
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
