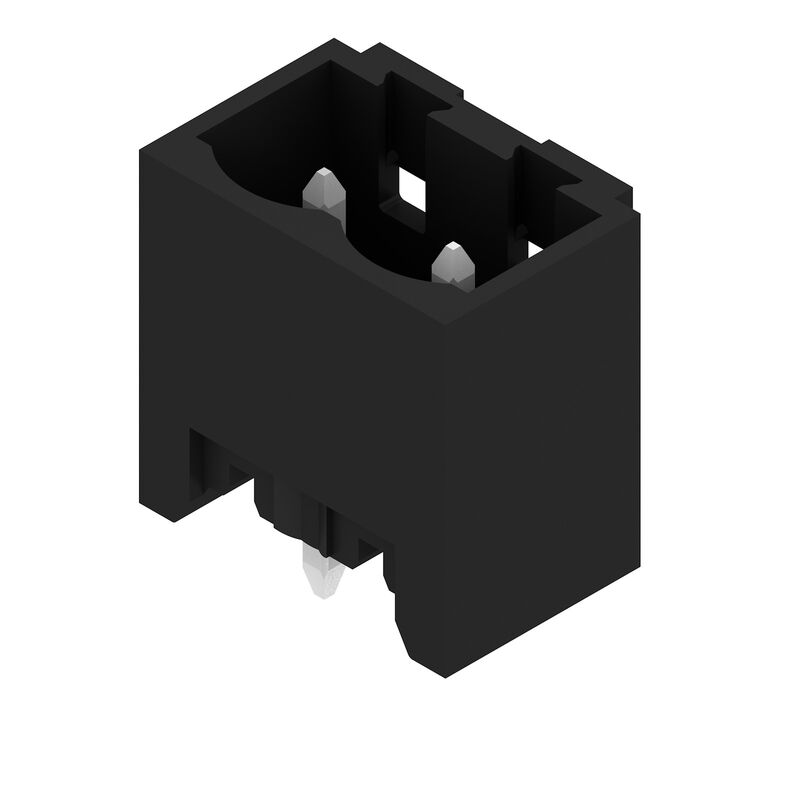

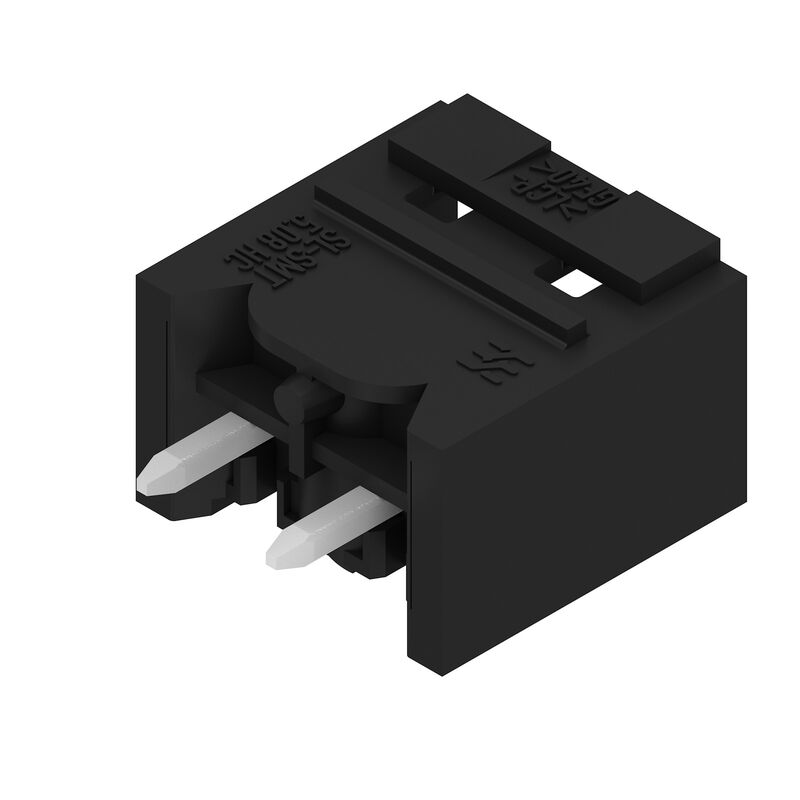

SL-SMT 5.08HC/02/180G 3.2SN BK RL
Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THT/THR, 5.08 mm, Liczba biegunów: 2, 180°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, czarny, Tape
Nr. produktu
1115680000
Właściwości
| Wersja | Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THT/THR, 5.08 mm, Liczba biegunów: 2, 180°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, czarny, Tape |
| Nr zam. | 1115680000 |
| Typ | SL-SMT 5.08HC/02/180G 3.2SN BK RL |
| GTIN (EAN) | 4032248895922 |
| Ilość | 250 szt. |
| parametry produktu |
IEC: 400 V / 27.5 A UL: 300 V / 18.5 A |
| opakowanie | Tape |
| Głębokość | 8,5 mm |
| Głębokość (cale) | 0,335 inch |
| Wysokość | 15,2 mm |
| Wysokość (cale) | 0,598 inch |
| Najmniejsza wysokość montażu | 12 mm |
| Szerokość | 12,06 mm |
| Szerokość (cale) | 0,475 inch |
| Masa netto | 2,896 g |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| Rodzina produktów | OMNIMATE Signal - seria BL/SL 5.08 |
| Rodzaj przyłącza | Przyłącze dla obwodu drukowanego |
| montaż na płytce drukowanej | Połączenie lutowane THT/THR |
| Raster w mm (P) | 5,08 mm |
| Raster w calach (P) | 0,2 " |
| kąt odejścia | 180° |
| Liczba biegunów | 2 |
| liczba kołków lutowanych na biegun | 1 |
| Długość kołka lutowniczego (l) | 3,2 mm |
| Tolerancja długości kołka lutowniczego | 0 / -0,3 mm |
| Wymiary kołka lutowniczego |
d = 1,2 mm
ośmiokątny |
| Średnica otworu oczka lutowniczego (D) | 1,4 mm |
| Tolerancja średnicy otworu oczka lutowniczego (D) | + 0,1 mm |
| L1 in mm | 5,08 mm |
| L1 w calach | 0,2 " |
| Liczba rzędów | 1 |
| liczba rzędów z biegunami | 1 |
| zabezpieczenie przed dotykiem wg DIN VDE 57 106 | zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym |
| zabezpieczenie przed dotykiem wg DIN VDE 0470 | IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym |
| Stopień ochrony | IP20 |
| Rezystancja skrośna | ≤5 mΩ |
| element kodowany | Tak |
| Siła wtykania/biegun, maks. | 9 N |
| Siła ciągnięcia / biegun, maks. | 7 N |
| Materiał izolacyjny | LCP GF |
| Barwny | czarny |
| Tabela kolorów (podobny) | RAL 9011 |
| grupa materiałów izolacyjnych | IIIa |
| Porównywalny wskaźnik śledzenia (CTI) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| Klasa palności wg UL 94 | V-0 |
| Materiał styków | Stop Cu |
| Powierzchnia styku | cynowana |
| Struktura warstwowa przyłącza lutowanego | 1...3 µm Ni / 2...4 µm Sn matowe |
| Struktura warstwowa wtyku | 1...3 µm Ni / 2...4 µm Sn matowe |
| Temperatura magazynowania, min. | -40 °C |
| Temperatura magazynowania, max. | 70 °C |
| Temperatura pracy, min. | -50 °C |
| Temperatura pracy, max. | 100 °C |
| Zakres temperatur montaż, min. | -30 °C |
| Zakres temperatur montaż, max. | 100 °C |
| przetestowane zgodnie z normą |
IEC 60664-1
IEC 61984 |
| Prąd znamionowy, min. liczba biegunów (Tu=20°C) | 27,5 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=20°C) | 19 A |
| Prąd znamionowy, min. liczba biegunów (Tu=40°C) | 24 A |
| Prąd znamionowy, maks. liczba biegunów (Tu=40°C) | 16,5 A |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 400 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 320 V |
| napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 250 V |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2 | 4 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2 | 4 kV |
| znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3 | 4 kV |
| Napięcie znamionowe (grupa użytkowa B / CSA) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / CSA) | 300 V |
| Prąd znamionowy (grupa użytkowa D / CSA) | 18,5 A |
| Instytut (UR) | UR |
| Nr certyfikatu (UR) | E60693 |
| Napięcie znamionowe (grupa użytkowa B / UL 1059) | 300 V |
| Napięcie znamionowe (grupa użytkowa D / UL 1059) | 300 V |
| Prąd znamionowy (grupa użytkowa B / UL 1059) | 18,5 A |
| Prąd znamionowy (grupa użytkowa D / UL 1059) | 10 A |
| Odniesienie do wartości znamionowych | W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat. |
| Opakowanie zabezpieczające przed rozładowaniem elektrostatycznym | rozpraszający ładunki elektrostatyczne |
| opakowanie | Tape |
| Długość VPE | 330 mm |
| Szerokość VPE | 330 mm |
| Wysokość VPE | 35 mm |
| Głębokość taśmy (T2) | 17,45 mm |
| Szerokość taśmy (W) | 32 mm |
| Głębokość kieszeni taśmy (K0) | 16,95 mm |
| Wysokość kieszeni taśmy (A0) | 8 mm |
| Szerokość kieszeni taśmy (B0) | 13,66 mm |
| Separacja kieszeni taśmy (P1) | 16 mm |
| Separacja otworu taśmy (E) | 1,75 mm |
| Separacja kieszeni taśmy (F) | 14,2 mm |
| Średnica rolki taśmy ∅ (A) | 330 mm |
| Odporność powierzchni | Rs = 109 - 1012 Ω |
| Szerokość pola dla systemu Pick & Place (WPPP) | 9,6 mm |
| Długość pola dla systemu Pick & Place Pad (LPPP) | 12,36 mm |
| Średnica powierzchni pobierania (ø Dmaks.) | 8,5 mm |
| Wysunięcie 1 pola Pick & Place (L01 (PPP)) | 2 mm |
| Wysunięcie 2 pola Pick & Place (P02 (PPP)) | 2,3 mm |
| Zgodność IPC | Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów. |
| Uwagi |
|
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CB Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_68369)
[CB Testreport](https://mdcop.weidmueller.com/mediadelivery/asset/900_68372) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_290023) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1115680000) |
| Powiadomienie o zmianie produktu |
[Changeover to ESD bags for “Tape on Reel” products](https://mdcop.weidmueller.com/mediadelivery/asset/900_293692)
[Umstellung auf ESD-Beutel bei „Tape on Reel“ Produkten](https://mdcop.weidmueller.com/mediadelivery/asset/900_293693) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| Broszury |
[FL DRIVES EN](http://download.weidmueller.com/asset/download/file/40061)
[FL DRIVES DE](http://download.weidmueller.com/asset/download/file/40062) |
| Biała księga, technika montażu powierzchniowego | [Download Whitepaper](LINK/wp_smt_EN.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| Dopuszczenia |  |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (UR) | E60693 |
