SLD 5.00/10/90G 3.2 SN OR BX

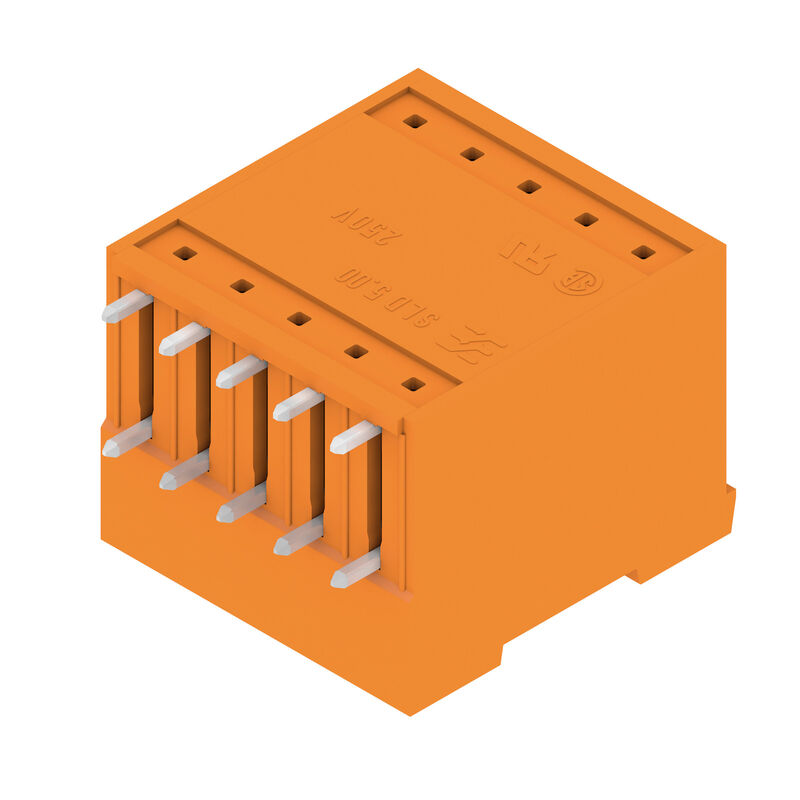

Zdjęcie produktu
SLD 5.00/10/90G 3.2 SN OR BX

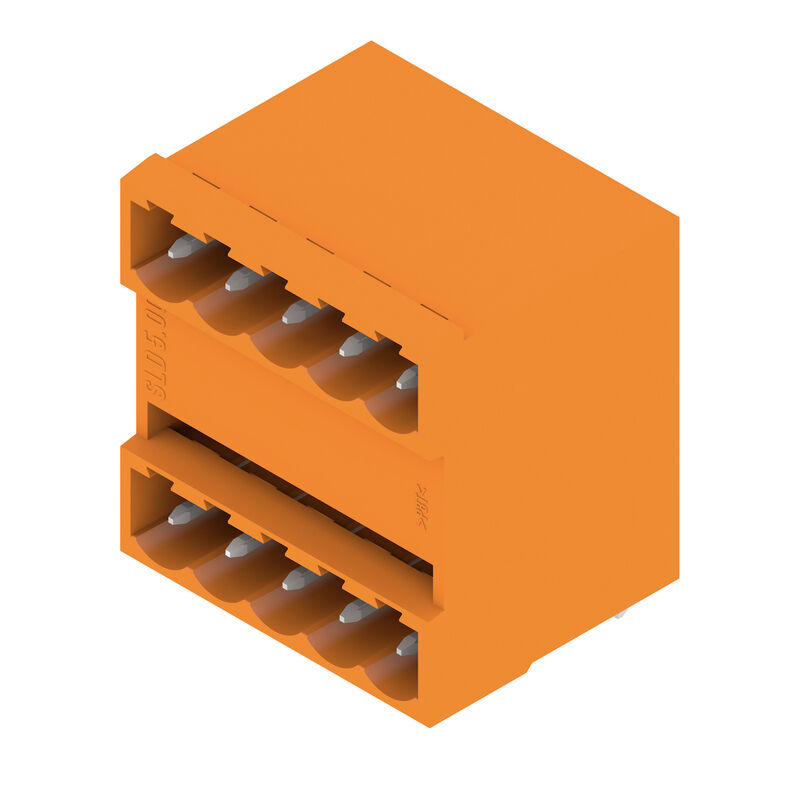

Zdjęcie produktu
SLD 5.00/10/90G 3.2 SN OR BX
Rysunek wymiarowany

SLD 5.00/10/90G 3.2 SN OR BX

Ten produkt będzie wkrótce niedostępny.

Ostatnia data zamówienia: /Date(1793401200000)/

Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 5.00 mm, Liczba biegunów: 10, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia

Nr. produktu 1614380000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 4 Jest odpowiednikiem 9 Produkty pokrewne 18
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Dane materiałowe Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, Listwa męska, zamknięte z boku, Połączenie lutowane THR, 5.00 mm, Liczba biegunów: 10, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia
Order No.
1614380000
Type
SLD 5.00/10/90G 3.2 SN OR BX
GTIN (EAN)
4008190029593
Qty.
50 szt.
parametry produktu
IEC: 400 V / 11 A
UL: 300 V / 10 A
opakowanie
skrzynia
Status dostawy
W przyszłości ten artykuł nie będzie już dostępny.
Ostatnia data zamówienia
/Date(1793401200000)/

Wymiary i masa

Depth
22 mm
Głębokość (cale)
0,866 inch
Height
31,25 mm
Wysokość (cale)
1,23 inch
Najmniejsza wysokość montażu
28,05 mm
Width
26,96 mm
Szerokość (cale)
1,061 inch
Net weight
11 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Specyfikacje systemu

Product family
OMNIMATE Signal - seria BL/SL 5.00
Type of connection
Przyłącze dla obwodu drukowanego
Mounting onto the PCB
Połączenie lutowane THR
Pitch in mm (P)
5 mm
Pitch in inches (P)
0,197 "
Outgoing elbow
90°
Liczba biegunów
10
Number of solder pins per pole
1
Lötstiftlänge (l)
3,2 mm
Solder pin length tolerance
+0,1 / -0,2 mm
Solder pin dimensions
d = 1,2 mm
ośmiokątny
Solder pin dimensions = d tolerance
0 / -0,03 mm
Solder eyelet hole diameter (D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
20 mm
L1 w calach
0,787 "
Liczba rzędów
2
liczba rzędów z biegunami
2
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Siła wtykania/biegun, maks.
3 N
Siła ciągnięcia / biegun, maks.
3 N

Dane materiałowe

Insulating material
PBT
Color
pomarańczowy
Tableau des couleurs (similaire)
RAL 2000
Insulating material group
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
Klasa palności wg UL 94
V-0
접점 재질
Stop Cu
Superficie dei contatti
cynowana
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 2...4 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
11 A
Номинальный ток, макс. кол-во контактов (Tu = 20 °C)
8,5 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
9,5 A
정격 전류, 최대 극 수(Tu=40°C)
7 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
4 kV
Rövid idejű határáram ellenállás
1 x 1s z 120 A

Dane znamionowe wg CSA

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
Rated current (Use group D / UL 1059)
10 A
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Packaging
skrzynia
VPE length
157 mm
VPE width
132 mm
VPE height
72 mm

Ważna informacja

Conformidad con IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notas
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Odstęp między rzędami: patrz układ otworów
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
