SLD 5.00/20/90G 3.2 SN OR BX

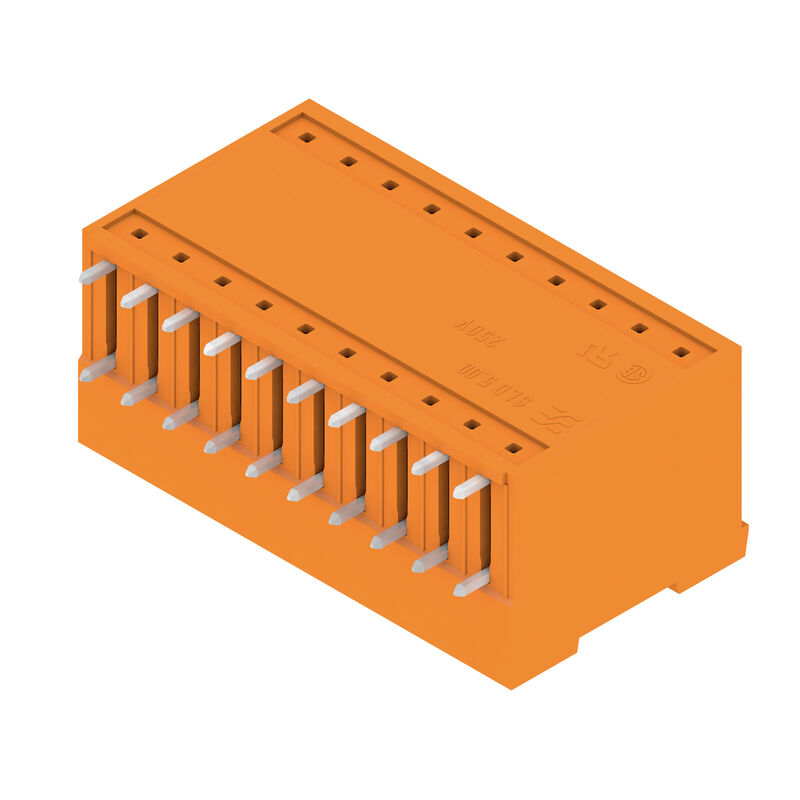

Zdjęcie produktu
SLD 5.00/20/90G 3.2 SN OR BX

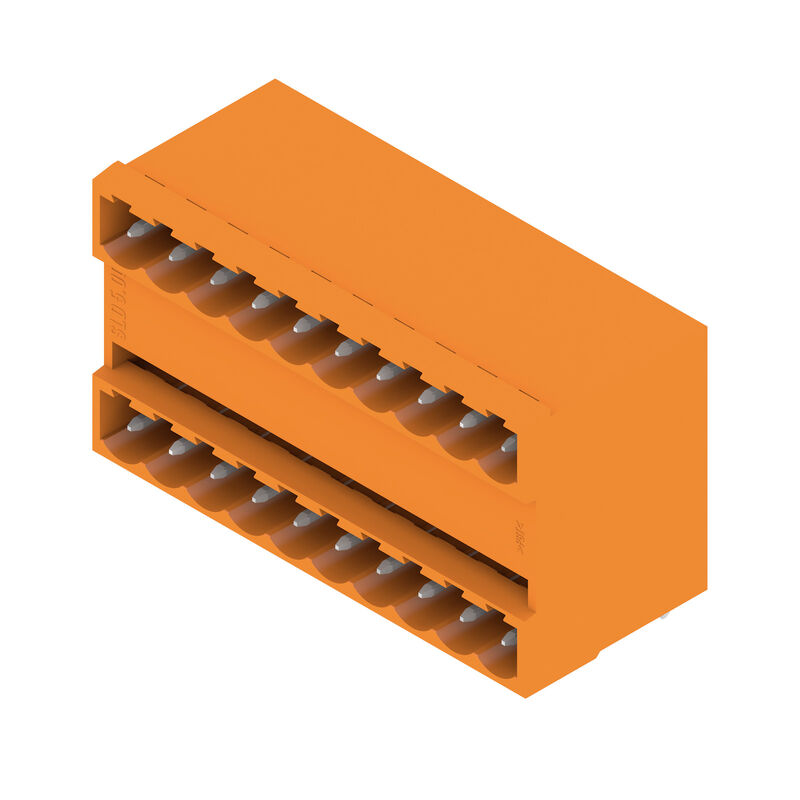

Zdjęcie produktu
SLD 5.00/20/90G 3.2 SN OR BX
Rysunek wymiarowany

SLD 5.00/20/90G 3.2 SN OR BX

Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 5.00 mm, Количество полюсов: 20, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик

Nr. produktu 1614430000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 4 Jest odpowiednikiem 9 Produkty pokrewne 18
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Системные характеристики Данные о материалах Номинальные характеристики по IEC Номинальные характеристики по CSA Rated data acc. to UL 1059 Упаковка Viktig hänvisningstext Klassificeringar

Сертификаты

인증
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

Основные данные для заказа

버전
Штекерный соединитель печатной платы, Штырьковый соединитель, с боковой стороны закрыто, Соединение THT под пайку, 5.00 mm, Количество полюсов: 20, 90°, Длина штифта для припайки (l): 3.2 mm, луженые, оранжевый, Ящик
주문 번호
1614430000
유형
SLD 5.00/20/90G 3.2 SN OR BX
GTIN(EAN)
4008190030476
수량
20 szt.
parametry produktu
IEC: 400 V / 11 A
UL: 300 V / 10 A
opakowanie
skrzynia

Размеры и массы

깊이
22 mm
깊이 (인치)
0,866 inch
높이
31,25 mm
Bygghöjd (tum)
1,23 inch
Höjd lägstbyggande
28,05 mm
너비
51,96 mm
Szerokość (cale)
2,046 inch
순중량
20,05 g

Экологическое соответствие изделия

RoHS 준수 상태
Соответствует без исключения
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Системные характеристики

제품군
OMNIMATE Signal — серия BL/SL 5.00
결선 유형
Kretskortanslutning
PCB の取り付け
THT lödanslutning
피치(mm)(P)
5 mm
피치(인치)(P)
0,197 "
외향 엘보
90°
Liczba biegunów
20
폴당 용접 핀 수
1
Lunghezza spina a saldare (l)
3,2 mm
솔더핀 길이 공차
+0,1 / -0,2 mm
솔더핀 크기
d = 1,2 mm
ośmiokątny
솔더핀 크기 = d 공차
0 / -0,03 mm
솔더 구멍 직경(D)
1,3 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
45 mm
L1 w calach
1,772 "
Liczba rzędów
2
liczba rzędów z biegunami
2
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie niewetkniętym/ dłonią w stanie wetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Stopień ochrony
IP20
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Siła wtykania/biegun, maks.
3 N
Siła ciągnięcia / biegun, maks.
3 N

Данные о материалах

절연재
PBT
컬러 코드
orange
컬러 차트(유사)
RAL 2000
절연재 그룹
IIIa
CTI(Comparative Tracking Index, 비교 추적 지수)
≥ 200
Klasa palności wg UL 94
V-0
접점 재질
Stop Cu
접점 표면
cynowana
Struktura warstwowa przyłącza lutowanego
1...3 µm Ni / 2...4 µm Sn matowe
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-25 °C
Zakres temperatur montaż, max.
100 °C

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
정격 전류, 극 수(Tu=20°C)
11 A
정격 전류, 최대 극 수(Tu=20°C)
8,5 A
정격 전류, 극 수(Tu=40°C)
9,5 A
정격 전류, 최대 극 수(Tu=40°C)
7 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2
400 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2
320 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
1 x 1s z 120 A

Номинальные характеристики по CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1121690
정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
10 A
정격 전류(사용 그룹 D / CSA)
10 A
승인값 참조
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Rated data acc. to UL 1059

試験制度（UR）
UR
인증 번호(UR)
E60693
定格電圧 (グループ B / UL 1059 使用)
300 V
정격 전압(사용 그룹 D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
10 A
정격 전류(사용 그룹 D / UL 1059)
10 A
승인값 참조
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Упаковка

패키징
Ящик
VPE 길이
180 mm
VPE 폭
120 mm
VPE 높이
50 mm

Viktig hänvisningstext

IPC 준수
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
참고 사항
  • Dodatkowe warianty na specjalne zamówienie
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Odstęp między rzędami: patrz układ otworów
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klassificeringar

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
