Właściwości
| Wersja | Złączka kołkowa, Przyłącze sworzniowe, szary, 6 mm², 41 A, 1000 V, liczba przyłączeń: 2, liczba poziomów: 1, TS 35, TS 32, V-0, Poliamid |
| Nr zam. | 2614930000 |

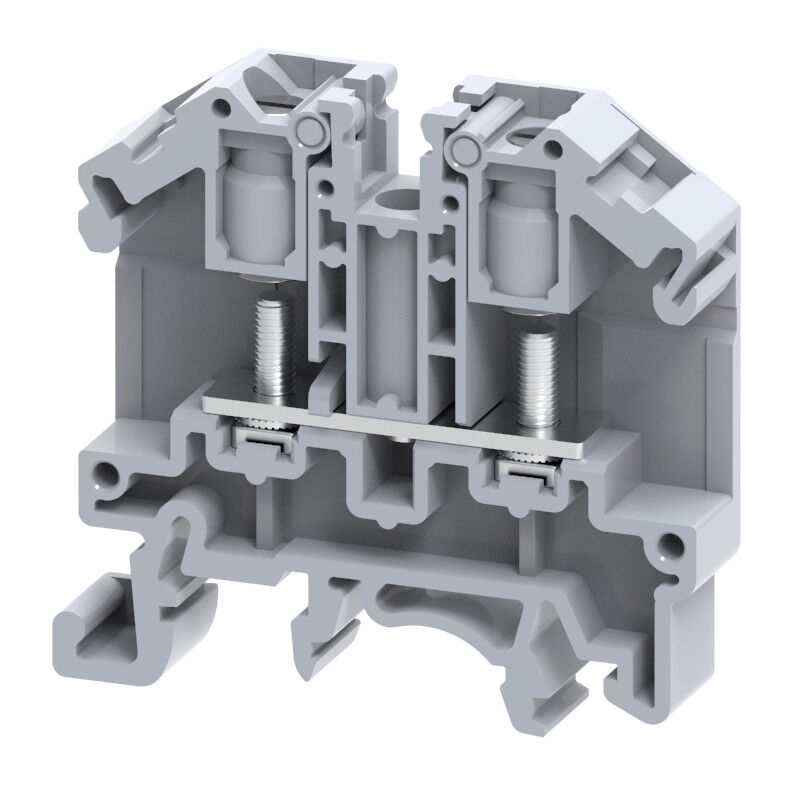

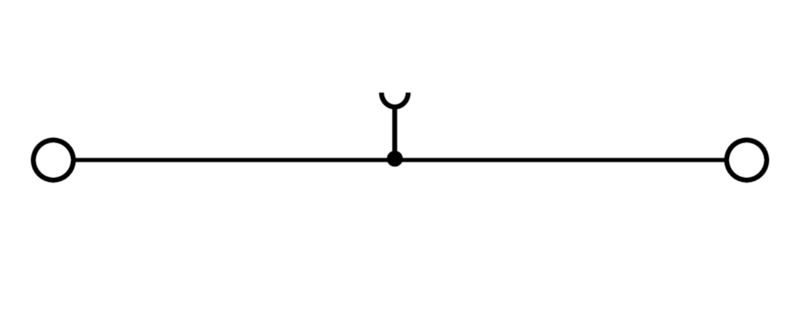

| Typ | SRL 3 |
| GTIN (EAN) | 4050118654042 |
| Ilość | 100 szt. |
| Głębokość | 47,3 mm |
| Głębokość (cale) | 1,862 inch |
| Głębokość wraz z szyną DIN | 47,25 mm |
| Wysokość | 49 mm |
| Wysokość (cale) | 1,929 inch |
| Szerokość | 9 mm |
| Szerokość (cale) | 0,354 inch |
| Masa netto | 15 g |
| Temperatura magazynowania | -25 °C...55 °C |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 120 °C |
| Status zgodności z dyrektywą RoHS | Zgodne, bez wyłączenia |
| REACH SVHC | No SVHC above 0.1 wt% |
| tworzywo | Poliamid |
| Barwny | szary |
| Klasa palności wg UL 94 | V-0 |
| niezbędna płyta zamykająca | Tak |
| Liczba potencjałów | 1 |
| liczba poziomów | 1 |
| liczba zacisków na poziom | 2 |
| Liczba potencjałów w rzędzie | 1 |
| poziomy wewnętrznie zmostkowane | Nie |
| Przyłącze PE | Nie |
| Szyna |
TS 35
TS 32 |
| Funkcja N | Nie |
| Funkcja PE | Nie |
| Funkcja PEN | Nie |
| otwarte strony | z prawej strony |
| rodzaj montażu | wciskany |
| Rodzaj zamocowania | z możliwością zatrzaśnięcia |
| wersja przetestowana pod kątem eksplozji | Nie |
| zatrzaskowe | Tak |
| 2 x końcówka przewodu DIN 46 234 | 1.5…6 mm² |
| 2 x końcówka przewodu DIN 46 235 | 1.5…6 mm² |
| kierunek podłączenia | z boku |
| Końcówka przewodu DIN 46 234 | 1.5…6 mm² |
| Końcówka przewodu DIN 46 235 | 1.5…6 mm² |
| liczba przyłączeń | 2 |
| Maks. przekrój przyłącza, przewód wielodrutowy, maks. | 6 mm² |
| Maks. przekrój przyłącza, przewód wielodrutowy, min. | 1,5 mm² |
| Moment obrotowy dociągający, maks. | 0,5 Nm |
| Moment obrotowy dociągający, min. | 0,5 Nm |
| przekrój przyłącza przewodu AWG, min. | AWG 22 |
| Przekrój przyłącza przewodu, cienki przewód wielodrutowy, min. | 1,5 mm² |
| Przekrój przyłącza przewodu, z cienkiego drutu, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, maks. | 6 mm² |
| Przekrój przyłącza przewodów, przewód jednodrutowy, min. | 1,5 mm² |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Rodzaj przyłącza | Przyłącze sworzniowe |
| Strefa zacisku, przyłącze kołkowe, max. | 6 mm² |
| Strefa zacisku, przyłącze kołkowe, min. | 1,5 mm² |
| Wielkość kołka dla przyłącza płaskiego | M 3 |
| Maks. przekrój poprzeczny przewodu (cCSAusX) | 8 AWG |
| Min. przekrój poprzeczny przewodu (cCSAusX) | 22 AWG |
| Nr certyfikatu (cCSAus) | 70198655 |
| Normy | IEC 60947-7-1 |
| przekrój przyłącza przewodu AWG, min. | AWG 22 |
| przekrój przyłączeniowy przewodu AWG, maks. | AWG 8 |
| Szyna |
TS 35
TS 32 |
| Przekrój pomiarowy | 6 mm² |
| Napięcie znamionowe | 1 000 V |
| Znamionowe napięcie stałe | 1 000 V |
| Prąd znamionowy | 41 A |
| Normy | IEC 60947-7-1 |
| Rezystancja objętościowa wg IEC 60947-7-x | 0,78 mΩ |
| Znamionowe napięcie udarowe | 8 kV |
| Moc stratna zgodnie z wymaganiami IEC 60947-7-x | 1,31 W |
| Kategoria przepięciowa | III |
| Stopień zanieczyszczenia | 3 |
| Napięcie rozm. B (cURus) | 600 V |
| Napięcie rozm. C (cURus) | 600 V |
| Nr certyfikatu (cURus) | . |
| Prąd rozm. B (cURus) | 50 A |
| Prąd rozm. C (cURus) | 50 A |
| Wielkość przewodu Factory wiring max (cURus) | 8 AWG |
| Wielkość przewodu Factory wiring min (cURus) | 22 AWG |
| Wielkość przewodu Field wiring max (cURus) | 8 AWG |
| Wielkość przewodu Field wiring min (cURus) | 22 AWG |
| Dopuszczenie/Certyfikat/Deklaracja zgodności |
[CE Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_165079)
[UKCA declaration of conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_284527) |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_102433) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2614930000) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000897 |
| ETIM 7.0 | EC000897 |
| ETIM 8.0 | EC000897 |
| ETIM 9.0 | EC000897 |
| ECLASS 9.0 | 27-14-11-20 |
| ECLASS 9.1 | 27-14-11-20 |
| ECLASS 10.0 | 27-14-11-20 |
| ECLASS 11.0 | 27-14-11-20 |
| ECLASS 12.0 | 27-14-11-20 |
| ECLASS 13.0 | 27-25-01-01 |
| ECLASS 14.0 | 27-25-01-01 |
| Dopuszczenia |     |
| ROHS | Zgodny |
| UL File Number Search | [Witryna UL](LINK/UL_search.html) |
| Nr certyfikatu (cURus) | . |
