Właściwości
| Wersja | Gniazdo (terminal), Głębokość wtykania: 11.1 mm, Głębokość: 26.6 mm |
| Nr zam. | 1778990000 |

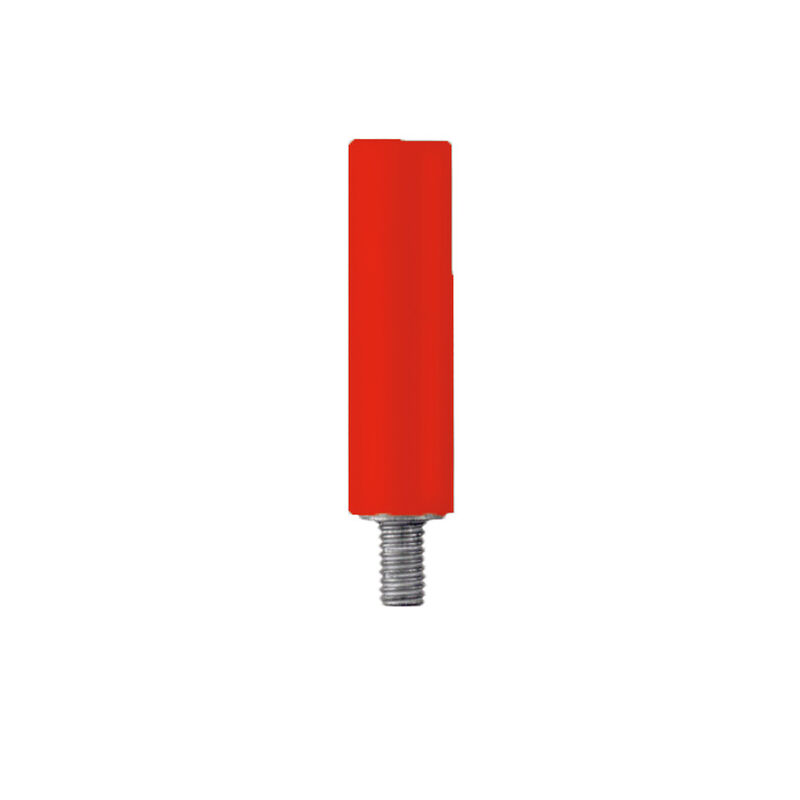

| Typ | STB 21.6/IH/RT WTL6/3 |
| GTIN (EAN) | 4032248169665 |
| Ilość | 50 szt. |
| 26,6 mm | |
| Głębokość (cale) | 1,047 inch |
| Wysokość | 6,1 mm |
| Wysokość (cale) | 0,24 inch |
| Szerokość | 6,1 mm |
| Szerokość (cale) | 0,24 inch |
| Masa netto | 2,34 g |
| długotrwała temperatura użytkowa, min. | -50 °C |
| długotrwała temperatura użytkowa, maks. | 100 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | dce63e23-eea1-4eaa-9071-1c98fc8fa2ea |
| tworzywo | poliamid 66 |
| Barwny | czerwony |
| Klasa palności wg UL 94 | V-2 |
| Wykonanie | do zacisków |
| rodzaj montażu | przykręcany |
| Rodzaj zamocowania | przykręcany |
| wersja przetestowana pod kątem eksplozji | Nie |
| Wskazówka montażowa | montaż bezpośredni |
| Głębokość wtykania | 11,1 mm |
| Wskazówka montażowa | montaż bezpośredni |
| zakres temperatur roboczych, maks. | 100 °C |
| Nagłówek obrazu-02 | Zdjęcie produktu |
| Podpis obrazu-02 | Podobny do przedstawionego na ilustracji |
| Dane projektowe | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_224861) |
| Dane projektowe | [Zuken E3.S](LINK/CAE_EN.html) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1778990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1778990000) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1778990000&norm=0) |
| Dokumentacja użytkownika | [StorageConditionsTerminalBlocks](https://mdcop.weidmueller.com/mediadelivery/asset/900_87149) |
| Katalogi | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002848 |
| ETIM 7.0 | EC002848 |
| ETIM 8.0 | EC002848 |
| ETIM 9.0 | EC002848 |
| ECLASS 9.0 | 27-14-11-92 |
| ECLASS 9.1 | 27-14-11-92 |
| ECLASS 10.0 | 27-14-11-92 |
| ECLASS 11.0 | 27-14-11-92 |
| ECLASS 12.0 | 27-14-11-92 |
| ECLASS 13.0 | 27-25-03-90 |
| ROHS | Zgodny |
