SV 7.62HP/03/270MF2 SC/04R SN BK BX
Product image

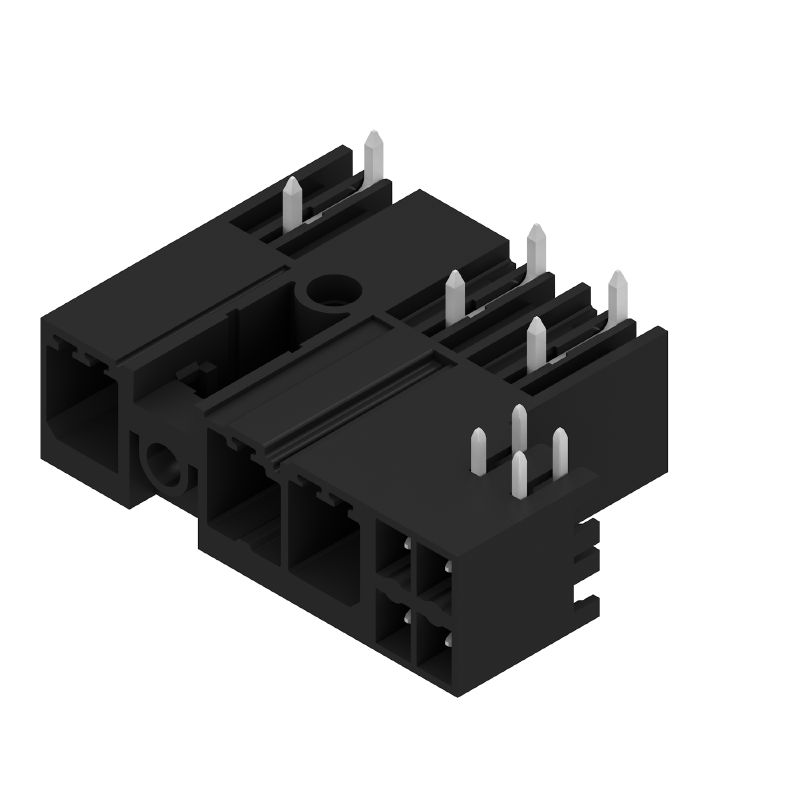

SV 7.62HP/03/270MF2 SC/04R SN BK BX
Product image
SV 7.62HP/03/270MF2 SC/04R SN BK BX
Dimensional drawing

SV 7.62HP/03/270MF2 SC/04R SN BK BX

Złącze wtykowe do druku, Listwa męska, zamknięte z boku, kołnierz środkowy, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 3, 270°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, czarny, skrzynia

항목 번호 1156140000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 1 대상 상대품: 2 관련 제품 17
Agréments Ogólne dane zamówieniowe Méretek és tömegek Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Material data Rated data acc. to IEC CSA에 따른 정격 데이터 UL 1059에 따른 정격 데이터 Packing Dane techniczne 중요 참고 사항 제품 이미지 분류

Agréments

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
준수
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E60693

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, Listwa męska, zamknięte z boku, kołnierz środkowy, Połączenie lutowane THR, 7.62 mm, Liczba biegunów: 3, 270°, Długość kołka lutowniczego (l): 3.5 mm, cynowana, czarny, skrzynia
Order No.
1156140000
Type
SV 7.62HP/03/270MF2 SC/04R SN BK BX
GTIN (EAN)
4032248942732
Qty.
48 items
제품 데이터
IEC: 1000 V / 41 A
UL: 300 V / 35 A
패키징
박스

Méretek és tömegek

Depth
28,3 mm
Depth (inches)
1,114 inch
Height
14,9 mm
Höhe (inch)
0,587 inch
가장 낮은 버전의 높이
11,4 mm
Width
39,07 mm
폭 (인치)
1,538 inch
Net weight
2 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Specyfikacje systemu

Product family
OMNIMATE Power - seria BV/SV 7.62HP
Type of connection
보드 결선
Mounting onto the PCB
THT 용접 결선
Pitch in mm (P)
7,62 mm
Pitch in inches (P)
0,3 "
Outgoing elbow
270°
Number of poles
3
Number of solder pins per pole
2
Solder pin length (l)
3,5 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Solder pin dimensions
0.8 x 1.0 mm
Solder eyelet hole diameter (D)
1,4 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
L1 in mm
22,86 mm
L1 in inches
0,9 "
L2(mm)
3,81 mm
L2 in inch
0,15 "
Number of rows
1
Pin series quantity
1
Touch-safe protection acc. to DIN VDE 57 106
safe to back of hand above the printed circuit board
DIN VDE 0470에 따른 터치 안전 보호
IP 20
볼륨 저항
2.00 mΩ
코딩 가능
예
Plugging cycles
25
Plugging force/pole, max.
12 N
Pulling force/pole, max.
7 N

Material data

Insulating material
PA GF
Colour
검정
Colour chart (similar)
RAL 9011과 유사
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 가연성 등급
V-0
Contact material
구리 합금
Contact surface
주석 도금
Structure en couches du raccordement soudé
1...3 µm Ni / 4...6 µm Sn 매트
Structure en couches du contact mâle
1...3 µm Ni / 4...6 µm Sn 매트
Skladovací teplota, min.
-40 °C
보관 온도, 최대
70 °C
작동 온도, 최소
-50 °C
작동 온도, 최대
130 °C
온도 범위, 설치, 최소
-25 °C
온도 범위, 설치, 최대
130 °C

Rated data acc. to IEC

tested acc. to standard
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
41 A
Rated current, max. number of poles (Tu=20°C)
41 A
Rated current, min. number of poles (Tu=40°C)
41 A
Rated current, max. number of poles (Tu=40°C)
41 A
Rated voltage for surge voltage class / pollution degree II/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/2
630 V
Rated voltage for surge voltage class / pollution degree III/3
630 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
6 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
6 kV
Short-time withstand current resistance
3 x 1s, 420 A

CSA에 따른 정격 데이터

Institute (CSA)
CSA
Certificate No. (CSA)
200039-1121690
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group C / CSA)
300 V
Rated voltage (Use group D / CSA)
600 V
Rated current (Use group B / CSA)
33 A
Rated current (Use group C / CSA)
33 A
정격 전류(사용 그룹 D / CSA)
5 A
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

UL 1059에 따른 정격 데이터

Institute (cURus)
CURUS
Certificate No. (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group C / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
600 V
Rated current (Use group B / UL 1059)
35 A
Rated current (Use group C / UL 1059)
33 A
Rated current (Use group D / UL 1059)
5 A
Clearance distance, min.
6,9 mm
Creepage distance, min.
9,6 mm
Reference to approval values
사양은 최대값, 상세정보 - 승인서 참조

Packing

Packaging
skrzynia
VPE length
349 mm
VPE width
135 mm
VPE height
40 mm

Dane techniczne

Pitch in mm (hybrid)
  • znamionowy:
    3,81 mm
  • Element hybrydowy:
    Signal
Delning i mm (Signal)
3.81 mm
Pitch in inch (hybrid)
  • 공칭:
    0,15 "
  • 하이브리드 콤포넌트:
    Signal
Raster in Zoll (Signal)
0.15 "
Pole count (hybrid)
  • 공칭:
    4
  • 하이브리드 콤포넌트:
    Signal
폴 수 (신호)
4
Number of solder pins per pole (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    1
폴당 용접 핀 수 (신호)
1
Solder pin dimensions (hybrid)
  • 솔더핀 크기:
    0.8 x 0.8 mm
  • 하이브리드 콤포넌트:
    Signal
솔더핀 크기 (신호)
0.8 x 0.8 mm
Solder pin dimensions = d tolerance (hybrid)
  • 솔더핀 크기 = d 공차:
    • 프리픽스를 포함한 하한 공차 (최소치 표시):
      -0,03
    • 프리픽스를 포함한 상한 공차 (최대치 표시):
      +0,01
    • 공차, 단위:
      mm
  • 하이브리드 콤포넌트:
    Signal
솔더핀 크기 = d 공차 (신호)
-0,03 / +0,01 mm
Diameter of solder eyelet (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    1,3 mm
PCB 홀 직경 (신호)
1.3 mm
Tolerance of the diameter of the solder eyelet (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 솔더 구멍 직경 공차(D):
    ± 0.1 mm
  • 솔더 구멍 직경 공차(D):
    + 0,1 mm
PCB 홀 직경 공차 (신호)
± 0.1 mm
L2 in mm
3,81 mm
L2 in inch
0,15 "
Number of rows (hybrid)
  • 하이브리드 콤포넌트:
    Signal
열 수 (신호)
2
Contact material (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 접점 재질:
    CuMg
접촉 재질 (신호)
CuMg
Contact surface (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 접점 표면:
    주석 도금
접촉면 (신호)
주석 도금
Layer structure of the solder connection (hybrid)
  • 용접 결선의 레이어 구조:
    • 재질:
      Ni
    • 레이어 강도:
      • 최소:
        1 µm
      • 최대:
        3 µm
    • 재질:
      Sn
    • 레이어 강도:
      • 최소:
        4 µm
      • 최대:
        8 µm
  • 하이브리드 콤포넌트:
    Signal
용접 결선의 레이어 구조 (신호)
1-3 µm Ni / 4-8 µm Sn
Layer structure of the plug contact (hybrid)
  • 플러그 접점의 레이어 구조:
    • 재질:
      Ni
    • 레이어 강도:
      • 최소:
        1 µm
      • 최대:
        3 µm
    • 재질:
      Sn
    • 레이어 강도:
      • 최소:
        4 µm
      • 최대:
        8 µm
  • 하이브리드 콤포넌트:
    Signal
플러그 접점의 레이어 구조 (신호)
1-3 µm Ni / 4-8 µm Sn
Rated voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    320 V
과전압 등급/오염 심각도 II/2에 대한 정격 전압 (신호)
320 V
과전압 Class 정격 전압 / 오염 심각도 수준 III/2(하이브리드)
  • Hybrid component:
    Signal
  • 공칭:
    160 V
과전압 등급/오염 심각도 III/2에 대한 정격 전압 (신호)
160 V
Névleges feszültség túlfeszültségű osztály/III/3. szennyezés súlyossága (hibrid)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    160 V
과전압 등급/오염 심각도 III/3에 대한 정격 전압 (신호)
160 V
Rated impulse voltage for overvoltage class / pollution severity level II/2 (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    2,5 kV
과전압 등급/오염 심각도 II/2에 대한 정격 충격 전압 (신호)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/2 (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    2,5 kV
Sobretensión de choque nominal para clase de sobretensión / grado de polución III/2 (Señal)
2.5 kV
Rated impulse voltage for overvoltage class / pollution severity level III/3 (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    2,5 kV
과전압 등급/오염 심각도 III/3에 대한 정격 충격 전압 (신호)
2.5 kV
Rated current, number of poles (Tu=40°C) (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 최소:
    12,7 A
Rated current, number of poles (Tu=20°C) (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 최소:
    14,2 A
단시간 내전류 용량 (하이브리드)
  • 단시간 내전류 저항:
    3 x 1s, 80 A
  • 하이브리드 콤포넌트:
    Signal
단시간 내전류 저항 (신호)
3 x 1s, 80 A
연면 거리 (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 최소:
    4,38 mm
Clearance distance (hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 최소:
    3,6 mm
Rated voltage (Use group B / CSA) (Hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    300 V
정격 전압(사용 그룹 B / CSA) (신호)
300 V
Rated voltage (Use group C / CSA) (Hybrid)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    50 V
정격 전압(사용 그룹 C / CSA) (신호)
50 V
정격 전류(사용 그룹 B / CSA) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    9 A
정격 전류 (사용 그룹 B / CSA) (신호)
9 A
정격 전류(사용 그룹 C / CSA) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    9 A
정격 전류 (사용 그룹 C / CSA) (신호)
9 A
정격 전류(사용 그룹 D / CSA) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    9 A
정격 전류 (사용 그룹 D / CSA) (신호)
9 A
정격 전압 (사용 그룹 B / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    300 V
정격 전압(사용 그룹 B / UL 1059] (신호)
300 V
정격 전압 (사용 그룹 C / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    50 V
정격 전압(사용 그룹 C / UL 1059] (신호)
50 V
정격 전압 (사용 그룹 D / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
정격 전류 (사용 그룹 B / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    5 A
정격 전류 (사용 그룹 B / UL 1059) (신호)
5 A
정격 전류 (사용 그룹 C / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal
  • 공칭:
    5 A
정격 전류 (사용 그룹 C / UL 1059) (신호)
5 A
정격 전류 (사용 그룹 D / UL 1059) (하이브리드)
  • 하이브리드 콤포넌트:
    Signal

중요 참고 사항

IPC conformity
적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.
Notes
  • 기술 사양은 전원 접점 참조
  • 신호 접점의 기술 데이터: 50V / 5A, 탈피 길이: 8mm
  • 정격 단면적 기준 정격 전류 및 최소 폴 수.
  • 직경 사양: P1=7.62 mm; P2=3.81 mm
  • 정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.
  • MFX 및 MSFX: X= 중간 플랜지의 위치(예: MF2, MSF3)
  • IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.
  • 평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관


제품 이미지

그림 제목 06
Connection diagram

분류

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-03-01
ECLASS 15.0
27-46-03-01
